 Français |

31

Bosch Power Tools

1 609 92A 3A2 | (1.9.16)

Symboles

Les symboles suivants peuvent être importants pour l’utilisa-
tion de votre outil électroportatif. Veuillez mémoriser les sym-
boles et leur signification. L’interprétation correcte des sym-
boles vous permettra de mieux utiliser votre outil
électroportatif et en toute sécurité.

Description et performances du pro-
duit

Il est impératif de lire toutes les consignes
de sécurité et toutes les instructions.

Le

non-respect des avertissements et instruc-
tions indiqués ci-après peut conduire à une
électrocution, un incendie et/ou de graves
blessures.

Utilisation conforme

L’outil électroportatif, un appareil sur pieds, est conçu pour
effectuer des coupes droites longitudinales et transversales.
L’outil électroportatif permet d’effectuer des angles d’onglet
horizontaux  de  – 47 °  à  + 52 °  ainsi que des angles d’onglet
verticaux de 0 ° à 45 °.
La puissance de l’outil électroportatif est conçue pour le
sciage des bois tendre et durs, les panneaux d’agglomérés et
les panneaux fibres ainsi que l’aluminium et les matières plas-
tiques.

Eléments de l’appareil

La numérotation des éléments de l’appareil se réfère à la re-
présentation de l’outil électroportatif sur les pages gra-
phiques.

1

Capot de protection

2

Levier pour desserrer le bras d’outil

3

Poignée

4

Interrupteur Marche/Arrêt

5

Capot de protection à mouvement pendulaire

6

Butée

7

Table de sciage

8

Alésages pour serre-joint à serrage par vis

9

Plaque

10

Bouton de blocage pour angle d’onglet quelconque
(dans le plan horizontal)

11

Levier pour préréglage de l’angle d’onglet (horizontal)

12

Indicateur d’angle (horizontal)

13

Graduation pour angle d’onglet (horizontal)

14

Alésages pour le montage

15

Poignées encastrées

16

Alésages pour étrier de rallonge

17

Butée réglable

18

Serre-joint à serrage par vis

19

Sac à poussières

20

Plaque de dégagement de copeaux

21

Vis à oreilles pour bloquer la butée réglable

22

Clé mâle pour vis à six pans creux (6 mm)/
tournevis en croix

23

Vis de butée pour un angle d’onglet de 45 ° (vertical)

24

Etrier de protection anti-basculement

25

Ejection des copeaux

26

Bouton de serrage pour angle d’onglet quelconque
(vertical)

27

Dispositif de protection pour le transport

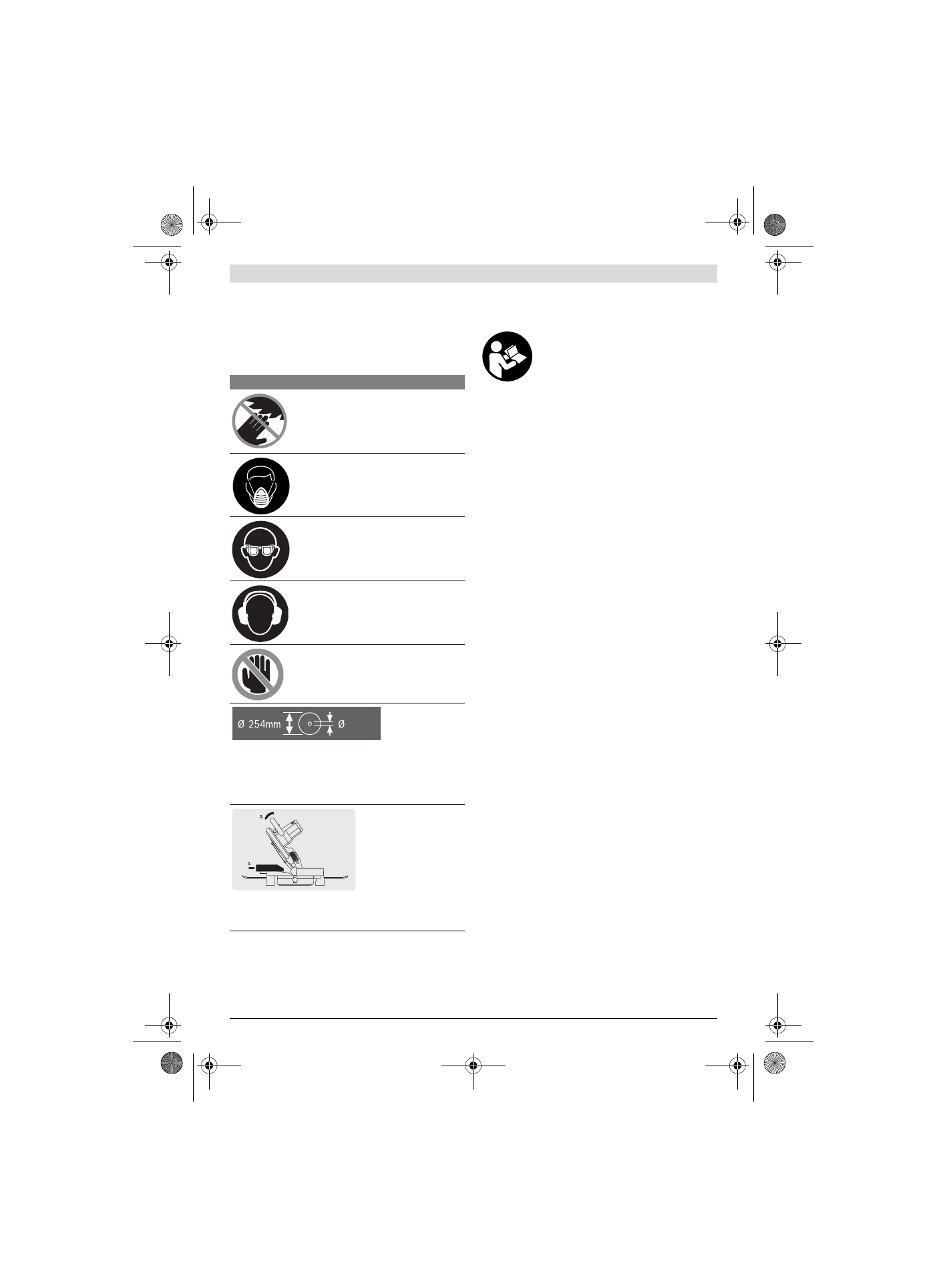

Symboles et leur signification



Maintenez les mains hors de la zone
de sciage pendant le fonctionne-
ment de l’outil électroportatif.

Lors

d’un contact avec la lame de scie, il y a
risque de blessures.



Portez un masque anti-poussières.



Portez toujours des lunettes de pro-
tection.



Portez des protections auditives.

L’exposition aux bruits peut provoquer
une perte de l’audition.



Zone dangereuse ! Si possible, main-
tenez les mains, doigts ou bras éloi-
gnés de cette zone.

Faites attention aux dimensions de la lame
de scie. Le diamètre du trou central doit
correspondre très exactement à celui de
la broche porte-outil (pas de jeu). N’utili-
sez ni raccords réducteurs ni adaptateurs.

Pour le sciage de coupes biaises dans le
plan vertical, la butée réglable doit être
déplacée vers l’extérieur.

30mm
