Põhiseadistuste kontrollimine ja reguleerimine



Enne mistahes tööde teostamist elektrilise tööriista
kallal tõmmake pistik pistikupesast välja.

Täpsete lõigete tagamiseks tuleb seadme põhiseadistusi pä-
rast intensiivset kasutust kontrollida ja vajaduse korral regu-
leerida.
Selleks on vaja kogemusi ja asjaomaseid spetsiaaltööriistu.

Boschi volitatud parandustöökojas tehakse need tööd kiiresti
ja usaldusväärselt.

Juhtrööpa reguleerimine

– Viige seade transpordiasendisse.
– Keerake saepinki

7

 kuni sälguni

45

 0 °. Hoob

11

 peab säl-

gus tuntavalt kohale fikseeruma.

– Tõmmake reguleeritav juhtrööbas

17

 täiesti välja.

(vt joonist G)

Kontrollimine:

 (vt joonis O1)

– Seadke nurgakaliiber 90 ° peale ja asetage see saekettaga

ühetasa

41

 juhtrööpa

6

 ja saeketta vahele töötasapinnale

7

.

Nurgamõõdiku haar peab olema juhtrööpaga kogu pikkuses
ühetasa.

Reguleerimine:

 (vt joonis O2)

– Keerake komplekti kuuluva sisekuuskantvõtmega

22

 lahti

kõik sisekuuskantkruvid

47

.

– Keerake juhtrööbast

6

 nii palju, et nurgamõõdik oleks kogu

pikkuses ühetasa.

– Keerake kruvi uuesti kinni.

Standard-kaldenurga 0 ° (vertikaalne) reguleerimine

– Viige seade transpordiasendisse.
– Keerake saepinki

7

 kuni sälguni

45

 0 °. Hoob

11

 peab säl-

gus tuntavalt kohale fikseeruma.

Kontrollimine:

 (vt joonist P1)

– Seadke nurgakaliiber 90 °-le ja asetage see töötasapinnale

7

.

Nurgamõõdiku haar peab olema saekettaga

41

 kogu pikkuses

ühetasa.

Reguleerimine:

  (vt joonist P2)

– Keerake lahti kinnituspide

26

.

– Keerake piirdekruvi

33

 kontramutter tavalise silmus- või

lehtvõtmega (13 mm) lahti.

– Keerake piirdekruvi nii palju sisse või välja, et nurgakaliibri

haar on saekettaga kogu pikkuses ühetasa.

– Pingutage kinnituspide

26

 uuesti kinni.

– Seejärel pingutage piirdekruvi

33

 kontramutter uuesti kin-

ni.

Kui nurganäidik

31

 ei ole pärast seadistamist 0 °-märgisega

skaalal

32

 ühel joonel, keerake kruvi

48

 tavalise ristpeakruvi-

keerajaga lahti ja rihtige nurganäidik 0 °-märgise järgi välja.
(vt joonist R)

Standard-kaldenurga 45 ° (vertikaalne) reguleerimine

– Viige seade tööasendisse.
– Keerake saepinki

7

 kuni sälguni

45

 0 °. Hoob

11

 peab säl-

gus tuntavalt kohale fikseeruma.

– Keerake lahti kinnituspide

26

 ja keerake seadme haara

käepidemest

3

 lõpuni vasakule (45 °).

Kontrollimine:

 (vt joonist Q1)

– Seadke nurgakaliiber 45 °-le ja asetage see töötasapinnale

7

.

Nurgamõõdiku haar peab olema saekettaga

41

 kogu pikkuses

ühetasa.

Reguleerimine:

 (vt joonist Q2)

– Keerake piirdekruvi

23

 kontramutter tavalise silmus- või

lehtvõtmega (13 mm) lahti.

– Keerake piirdekruvi nii palju sisse või välja, et nurgakaliibri

haar on saekettaga kogu pikkuses ühetasa.

– Pingutage kinnituspide

26

 uuesti kinni.

– Seejärel pingutage piirdekruvi

23

 kontramutter uuesti kin-

ni.

Kui nurganäidik

31

 ei ole pärast seadistamist 45 °-märgiga

skaalal

32

 ühel joonel, kontrollige kõigepealt veelkord 0 °-sea-

distust kaldenurga ja nurganäidiku osas. Seejärel korrake
45 °-kaldenurga seadistust.

Teisaldamine (vt joonist S)

Enne seadme transportimist peate tegema järgmist:
– Viige seade transpordiasendisse.
– Eemaldage kõik lisatarvikud, mis ei ole tugevasti seadme

külge kinnitatud.
Enne transportimist asetage saekettad võimaluse korral
suletud mahutisse.

– Kandke seadet transpordipidemest

28

 või võtke kinni sae-

pingi kõrvale jäävatest süvenditest

15

.

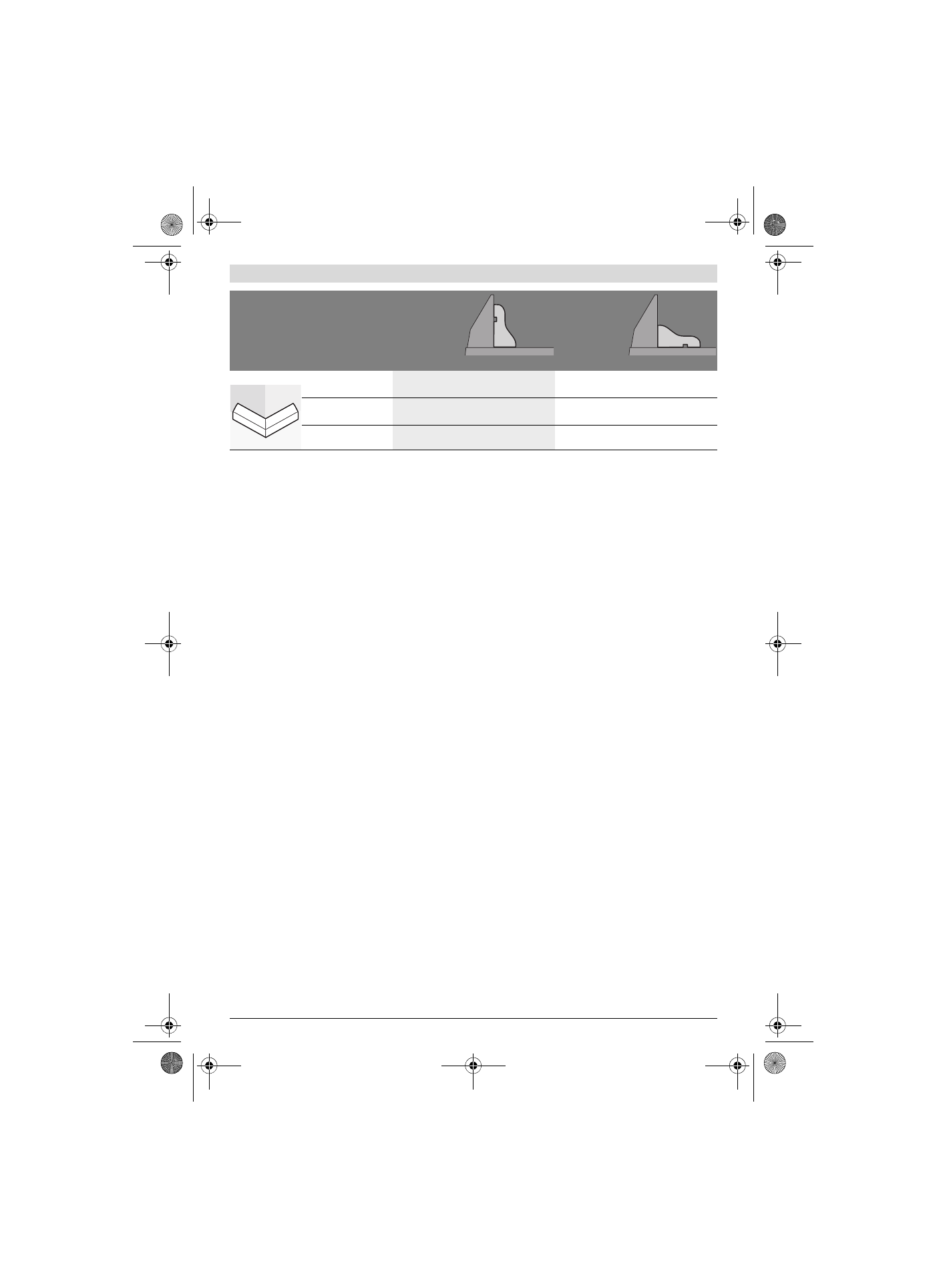

Välisserv

horisontaalne kalde-
nurk

45 ° paremale

45 °  vasakule

0 °

0 °

Tooriku positsioneeri-
mine

Alumine serv sae-

pingil

Alumine serv sae-

pingil

Alumine serv vastu

juhtrööbast

Ülemine serv vastu

juhtrööbast

Valmistoorik asub ...

... lõikest vasakul

... lõikest paremal

... lõikest paremal

... lõikest paremal

Seadistused

asetatuna
juhtrööpa
vastu

asetatuna
saepingile

Vertikaalne kaldenurk

0 °

45 °
