– Включите электроинструмент.
– Нажмите на рычаг

2

 и, взявшись за ручку

3

, медленно

переместите кронштейн вниз.

– Выполните рез с равномерной подачей.
– Выключите электроинструмент и подождите, пока

пильный диск полностью не остановится.

– Осторожно поднимите кронштейн рабочего инстру-

мента.

Настройка ограничителя глубины (выпиливание па-
зов) (см. рис. N)

Юстировочный винт

30

 ограничителя глубины следует по-

вернуть по часовой стрелке, если необходимо выпилить
паз.

– Поверните кронштейн рабочего инструмента за ручку

3

 в положение, в котором достигается нужная глубина

паза.

– Закручивайте юстировочный винт

30

 по часовой стрел-

ке, пока конец винта не коснется упора на корпусе.

– Осторожно поднимите кронштейн рабочего инстру-

мента.

Специальные заготовки

Для обработки изогнутых или круглых заготовок Вы долж-
ны зафиксировать их с целью предотвращения скольже-
ния. На линии реза не допускается возникновение зазора
между заготовкой, упорной рейкой и столом.

При необходимости следует изготовить специальный кре-
пеж.

Обработка профильных реек

Профильные рейки Вы можете обрабатывать двумя раз-
личными способами.

– приставив  их к упорной планке,
– плоско  положив на стол пилы.

Настроенный угол распила нужно всегда сначала прове-
рить на отходах.

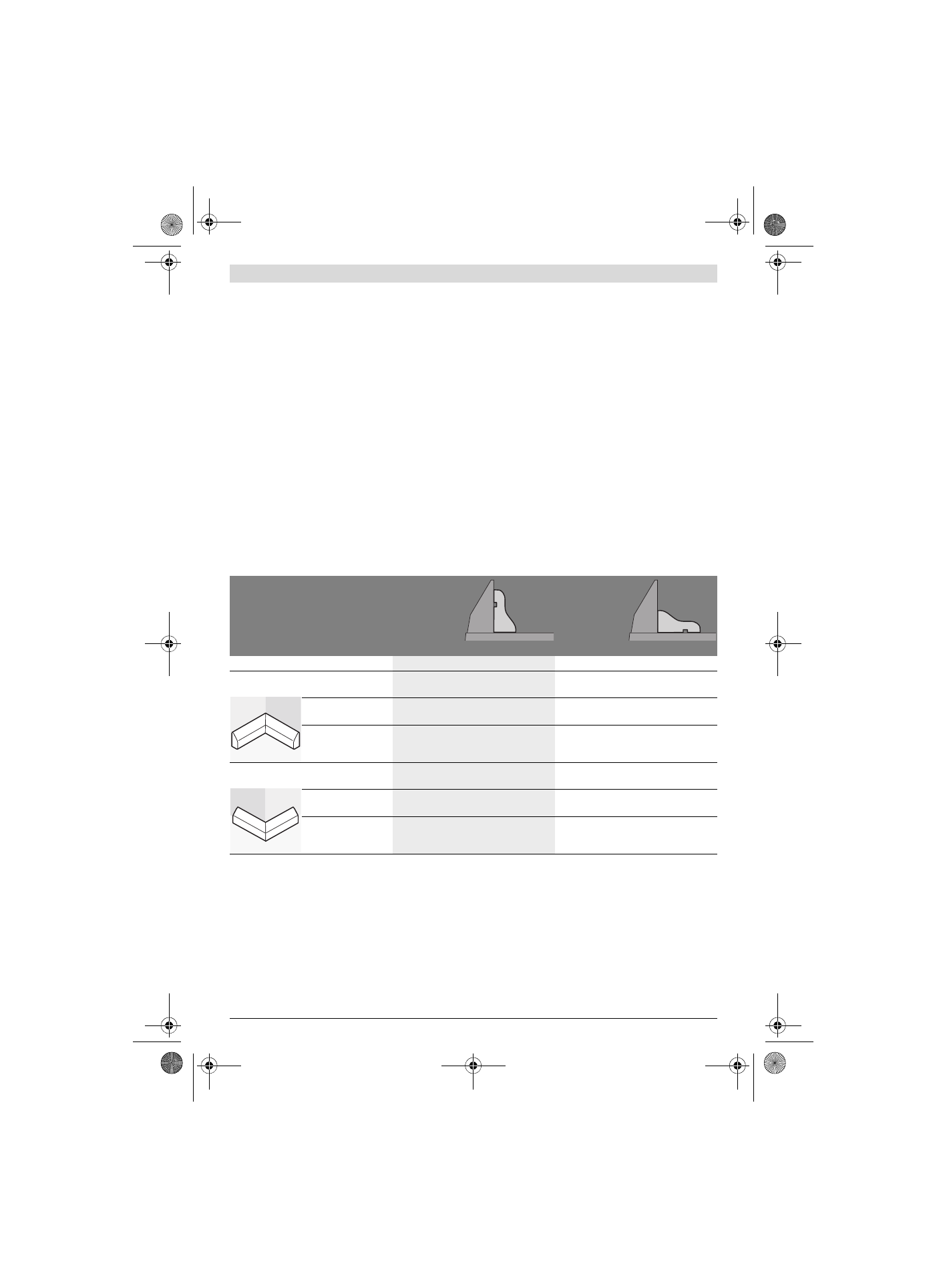

Следующая таблица содержит указания для обработки
плинтусов.

Основные настройки – контроль и коррекция



Перед любыми манипуляциями с электроинстру-
ментом вытаскивайте штепсель из розетки.

Для обеспечения точного распила после интенсивной ра-
боты нужно проверить исходные настройки электроин-
струмента и при необходимости подправить.
Для этого у Вас должен быть опыт и специальный инстру-
мент.

Сервисная мастерская Bosch выполняет такую работу бы-
стро и надежно.

Настройка упорной планки

– Приведите электроинструмент в рабочее положение.
– Поверните стол

7

 на насечку

45

 для угла 0 °. Рычаг

11

должен войти в зацепление на насечке.

– Полностью вытяните регулируемую упорную планку

17

. (см. рис. G)

Контроль:

 (см. рис. O1)

– Установите угловой калибр на 90 ° и положите его за-

подлицо с пильным диском

41

 между упорной планкой

6

 и пильным диском на стол

7

.

Настройки

приставив в
высоту к
упорной
планке

плоско поло-
жив на стол
пилы

Вертикальный угол распила

0 °

45 °

Плинтус

левая сторона

правая сторона

левая сторона

правая сторона

Внутренняя
кромка

Горизонтальный угол
распила

45 ° слева

45 °  справа

0 °

0 °

Позиционирование
заготовки

Нижняя кромка на

столе пилы

Нижняя кромка на

столе пилы

Верхняя кромка на

упорной планке

Нижняя кромка на

упорной планке

Готовая заготовка
лежит ...

... слева от

пропила

... справа от

пропила

... слева от

пропила

... слева от

пропила

Наружная
кромка

Горизонтальный угол
распила

45 ° справа

45 ° слева

0 °

0 °

Позиционирование
заготовки

Нижняя кромка на

столе пилы

Нижняя кромка на

столе пилы

Нижняя кромка на

упорной планке

Верхняя кромка на

упорной планке

Готовая заготовка
лежит ...

... слева от

пропила

... справа от

пропила

... справа от

пропила

... справа от

пропила
