nym uruchomieniem elektronarzędzia należy skontrolo-
wać usunąć przyczynę zakleszczenia się tarczy.



Nie należy pozostawiać bez nadzoru narzędzia, zanim
się ono całkowicie nie zatrzyma.

Poruszające się siłą in-

ercji narzędzia robocze mogą spowodować obrażenia.



Przed przyłożeniem elektronarzędzia do przedmiotu
obrabianego należy je uruchomić.

W przeciwnym wy-

padku tarcza pilarska może zakleszczyć się w przedmiocie
obrabianym i spowodować odrzut.



Nie wolno w żadnym wypadku stawać na elektronarzę-
dzie.

 W przypadku przewrócenia się elektronarzędzia lub

niezamierzonego kontaktu z tarczą pilarską może dojść do
poważnych obrażeń.

Symbole

Następujące symbole mogą być ważne podczas użytkowania
elektronarzędzia. Proszę zapamiętać te symbole i ich znacze-
nia. Właściwa interpretacja symboli ułatwi użytkownikowi
lepsze i bezpieczniejsze użytkowanie urządzenia.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki i
przepisy.

Błędy w przestrzeganiu poniższych

wskazówek mogą spowodować porażenie prą-
dem, pożar i/lub ciężkie obrażenia ciała.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem stacjonarnym, przezna-
czonym wykonywania wzdłużnych i poprzecznych cięć po linii
prostej. Możliwe są przy tym poziome kąty uciosu od – 47 ° do
+52 °, jak również pionowe od 0 ° do 45 °.
Moc elektronarzędzia dostosowana jest do cięcia zarówno
miękkiego jak i twardego drewna, płyt wiórowych i płyt pil-
śniowych, jak również aluminium i tworzyw sztucznych.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odnosi
się do rysunku elektronarzędzia na stronie graficznej.

1

Osłona

2

Dźwignia do odblokowania głowicy narzędzia

3

Uchwyt

4

Włącznik/wyłącznik

5

Osłona wahliwa (dolna)

6

Ogranicznik cięcia

7

Stół pilarski

8

Otwory ścisku stolarskiego

9

Podkładka

10

Gałka nastawcza dla dowolnych kątów uciosu (poziom)

11

Dźwignia wstępnego ustawiania kątów uciosu (poziom)

12

Wskaźnik kąta cięcia (poziom)

13

Skala dla kątów uciosu (poziom)

14

Otwory montażu

15

Zagłębienia

16

Otwory dla pałąka przedłużającego

17

Przestawna szyna oporowa

18

Ścisk stolarski

19

Worek na pył

20

Osłona przeciwwiórowa

21

Śruba motylkowa do mocowania przestawnej szyny
oporowej

22

Klucz imbusowy (6 mm)/Wkrętak krzyżowy

23

Wkręt zderzakowy dla kąta uciosu 45 ° (pionowo)

24

Pałąk zabezpieczenia przed wywróceniem się

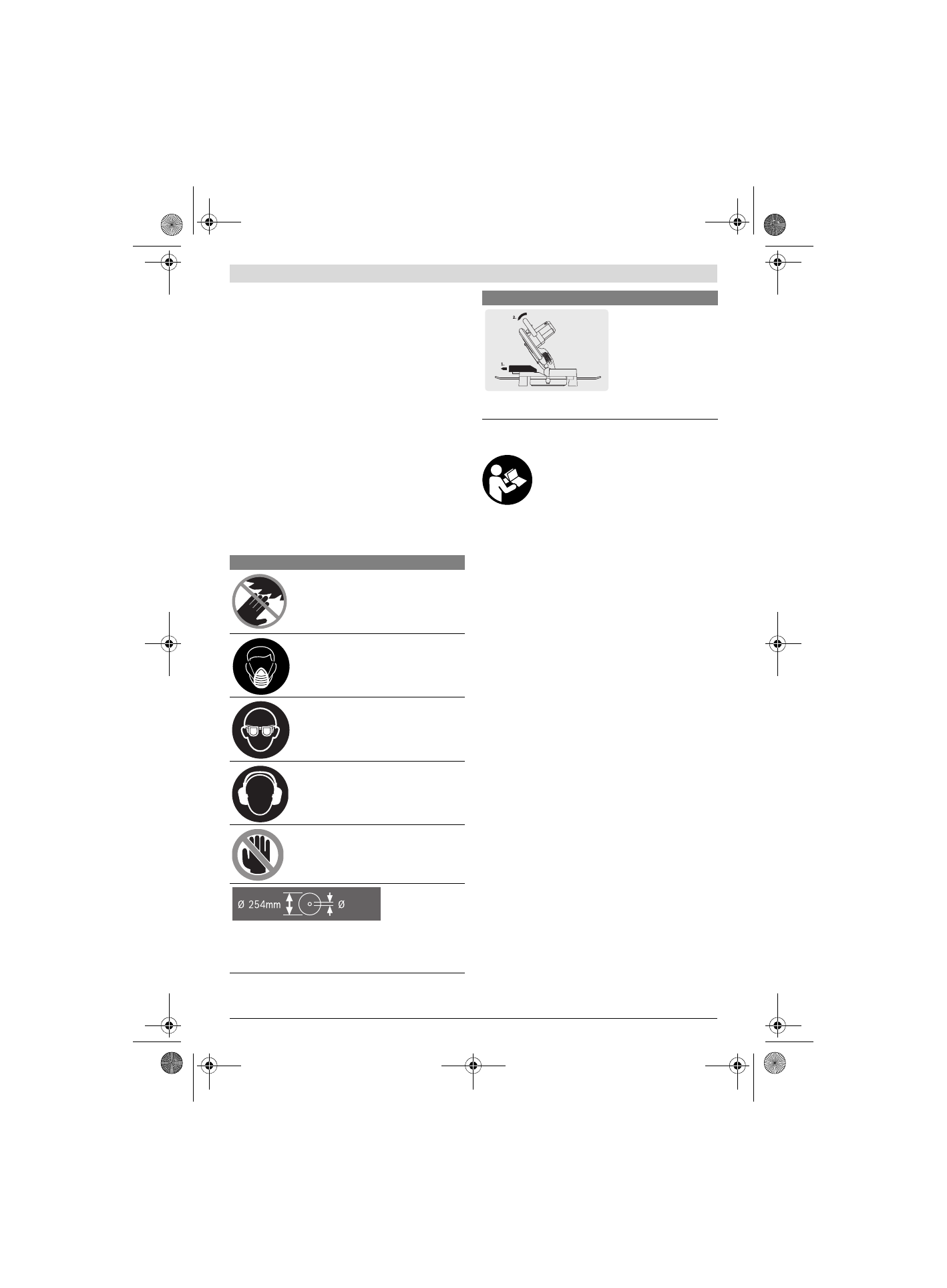

Symbole i ich znaczenia



Trzymać dłonie z dala od obszaru
pracy piły podczas gdy jest ona włą-
czona.

Zetknięcie się z obracającą się

tarczą piły oznacza niebezpieczeństwo
zranienia.



Należy stosować maskę przeciwpy-
łową.



Należy stosować okulary ochronne.



Należy stosować środki ochrony słu-
chu.

Wpływ hałasu może spowodować

utratę słuchu.



Niebezpieczna strefa! W miarę moż-
liwości nie zbliżać do tej strefy rąk,
palców czy ramion.

Należy zwrócić uwagę na wymiary tarczy
pilarskiej. Średnica otworu musi pasować
bez luzu do wrzeciona. Nie należy stoso-
wać adapterów, złączek lub zwężek.

30mm

Do cięć ukośnych ruchoma szyna oporo-
wa musi być wysunięta na zewnątrz.

Symbole i ich znaczenia
