Speciella arbetsstycken

Böjda eller runda arbetsstycken måste säkras mot slirning.
Vid snittlinjen får springa inte uppstå mellan arbetsstycke,
anslagsskena och sågbord.
Om så behövs, ska speciella fästen tillverkas.

Byta ut iläggningsplattor (se bild O)

Iläggningsplattan

(14)

 kan bli försliten efter längre

användning av elverktyget.
Byt ut defekta inmatningsplattor.
– Ställ elverktyget i arbetsläge.
– Skruva ur skruvarna

(47)

 med en vanlig krysskruvmejsel

och ta ut den gamla insatsplattan

(14)

.

– Lägg in den nya insatsplattan och skruva fast skruvarna

(47)

 igen.

Bearbeta profillistor

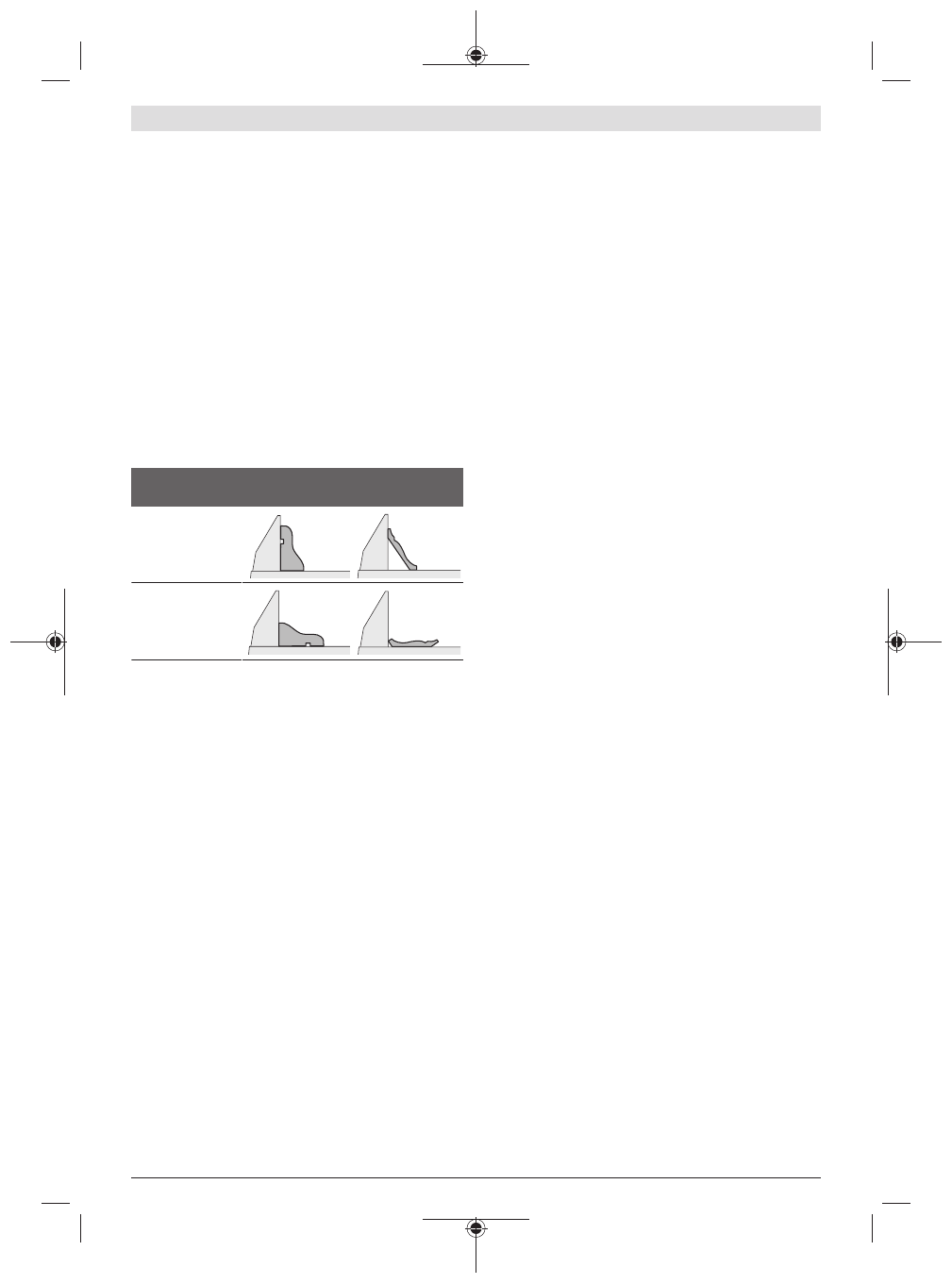

Profilhyvlade lister kan bearbetas på två olika sätt:

Arbetsstyckets
placering

Golvlist

Taklister

– lagda mot

anslagsskenan

– plant liggande

på sågbordet

Provsåga med inställd geringsvinkel (horisontell och/eller
vertikal) på virkesavfall.

Kontrollera och justera grundinställningar

För att kunna garantera exakta snitt måste efter intensiv
användning elverktygets grundinställningar kontrolleras och
eventuellt justeras.
För detta behövs erfarenhet och lämpliga specialverktyg.
En auktoriserad Bosch-servicestation kan snabbt och
tillförlitligt utföra dessa arbeten.

Uppriktning av anslagsskenan

– Ställ elverktyget i transportläge.
– Vrid sågbordet

(12)

 fram till urtaget för 0°. Spaken

(16)

ska kännbart snäppa fast i spåret.

– Dra den justerbara anslagsskenan

(23)

 helt och hållet

utåt.

Kontrollera (se bild P1)

– Ställ in en vinkelmall på 90° och lägg den mellan

anslagsskenan

(41)(11)

 och sågbladet på sågbordet

(12)

.

Vinkeltolkens ben måste över hela längden ligga kant i kant
med anslagsskenan.

Ställa in (se bild P2)

– Lossa alla insexkantskruvarna

(48)

 med medlevererad

sexkantnyckel

(32)

.

– Vrid anslagsskenan

(11)

 tills vinkelmallen ligger jämnt

över hela längden.

– Dra åter fast skruvarna.

Rikta in vinkelindikatorn (horisontell) (se bild Q)

– Ställ elverktyget i arbetsläge.
– Vrid sågbordet

(12)

 fram till urtaget för 0°. Spaken

(16)

ska kännbart snäppa fast i spåret.

Kontrollera

Vinkelindikatorn

(17)

 måste ligga i linje med 0°-markeringen

på skalan

(18)

.

Inställning

– Lossa skruven

(49)

 med en krysspårmejsel och rikta in

vinkelindikatorn längs 0°-markeringen.

– Dra åter fast skruven.

Transport (se bild R)

Innan elverktyget transporteras ska följande åtgärder vidtas:
– Ställ elverktyget i transportläge.
– Ta bort alla tillbehörsdelar som inte kan monteras stadigt

på elverktyget.
För transport, använd om möjligt en sluten behållare för
de sågklingor som inte är i bruk.

– Bär elverktyget i transporthandtaget

(3)

 eller för in

händerna i greppfördjupningarna

(20)

 på bordet.

u

Vid transport av elverktyget använd endast
transportanordningarna och bär inte verktyget i
skyddsutrustningen .

Underhåll och service

Underhåll och rengöring

u

Dra stickproppen ur nätuttaget innan arbeten utförs
på elverktyget.

u

Håll elverktyget och dess ventilationsöppningar rena
för bra och säkert arbete.

Om nätsladden för bibehållande av verktygets säkerhet
måste bytas ut, ska byte ske hos

Bosch

 eller en auktoriserad

serviceverkstad för

Bosch

 elverktyg.

Pendlande klingskyddet måste alltid vara fritt rörligt och
stänga automatiskt. Håll därför området kring pendlande
klingskyddet rent.
Avlägsna damm och spån efter varje arbetsoperation genom
renblåsning med tryckluft eller med en pensel.
Rengör glidrullen

(26)

 regelbundet.

Rengöring av laserlinsen (se bild S)

– Sväng det pendlande klingskyddet

(9)

 bakåt och håll det i

detta läge.

– Lossa den räfflade skruven

(50)

 till laserskyddskåpan

(7)

.

– Dra laserlinsens transparenta kåpa

(51)

 framåt ur

laserskyddskåpan och torka av smuts med en torr och
mjuk duk.

– Stick in övertäckningen

(51)

 ända till anslaget i

laserskyddskåpan

(7)

 och dra åt den räfflade skruven

(50)

 igen.
