Slovenčina |

169

Horizontálny uhol

zošikmenia

Vertikálny uhol
zošikmenia

Výška × šírka

[mm]

0°

0°

60 × 123

0°

45°

43 × 123

45° (vľavo/vpravo)

0°

60 × 80

45° (vľavo)

45°

43 × 80

45° (vpravo)

45°

35 × 80

Minimálne obrobky

 (= všetky obrobky, ktoré sa dajú upev-

niť pomocou dodanej skrutkovej zvierky

(22)

 naľavo alebo

napravo od pílového listu): 145 × 50 mm (dĺžka × šírka)

Maximálna hĺbka rezu

 (0°/0°): 60 mm

Rezanie rovnako dlhých obrobkov (pozri obrázok N)

Ak chcete jednoducho rezať rovnako dlhé obrobky, môžete
použiť dĺžkový doraz

(10)

.

– Povoľte zvieraciu skrutku

(46)

 a posuňte dĺžkový doraz

(10)

 vo vodiacej lište

(37)

 na požadovanú dĺžku obrobku.

– Zvieraciu skrutku

(46)

 opäť utiahnite.

Dlhšie obrobky:
– Povoľte krídlovú skrutku

(36)

 a vytiahnite vodiacu lištu

(37)

 až na doraz smerom von.

– Krídlovú skrutku

(36)

 opäť utiahnite.

– Nastavte dĺžkový doraz

(10)

 na požadovanú dĺžku obrob-

ku.

Pílenie bez dĺžkového dorazu:
– Povoľte zvieraciu skrutku

(46)

 a posuňte dĺžkový doraz

(10)

 vo vodiacej lište

(37)

 celkom von.

– Otočte dĺžkový doraz o 90°, aby lícoval s dorazovou lištou

(11)

.

– Zvieraciu skrutku

(46)

 opäť utiahnite.

Špeciálne obrobky

Zahnuté alebo okrúhle obrobky musíte pri pílení mimoriadne
dobre zabezpečiť proti zošmyknutiu. Na čiare rezu nesmie
vzniknúť medzi obrobkom, dorazovou lištou a rezacím
stolom žiadna medzera.
V prípade potreby si musíte vyrobiť špeciálne pridržiavacie
prípravky.

Výmena vkladacích platničiek (pozri obrázok O)

Vkladacia platnička

(14)

 sa môže po dlhšom používaní

elektrického náradia opotrebovať.
Poškodené vkladacie platničky nahraďte novými.
– Dajte elektrické náradie do pracovnej polohy.
– Vyskrutkujte skrutky

(47)

 bežným krížovým skrutkova-

čom a odstráňte starú vkladaciu platničku

(14)

.

– Vložte novú vkladaciu platničku a znova utiahnite skrutky

(47)

.

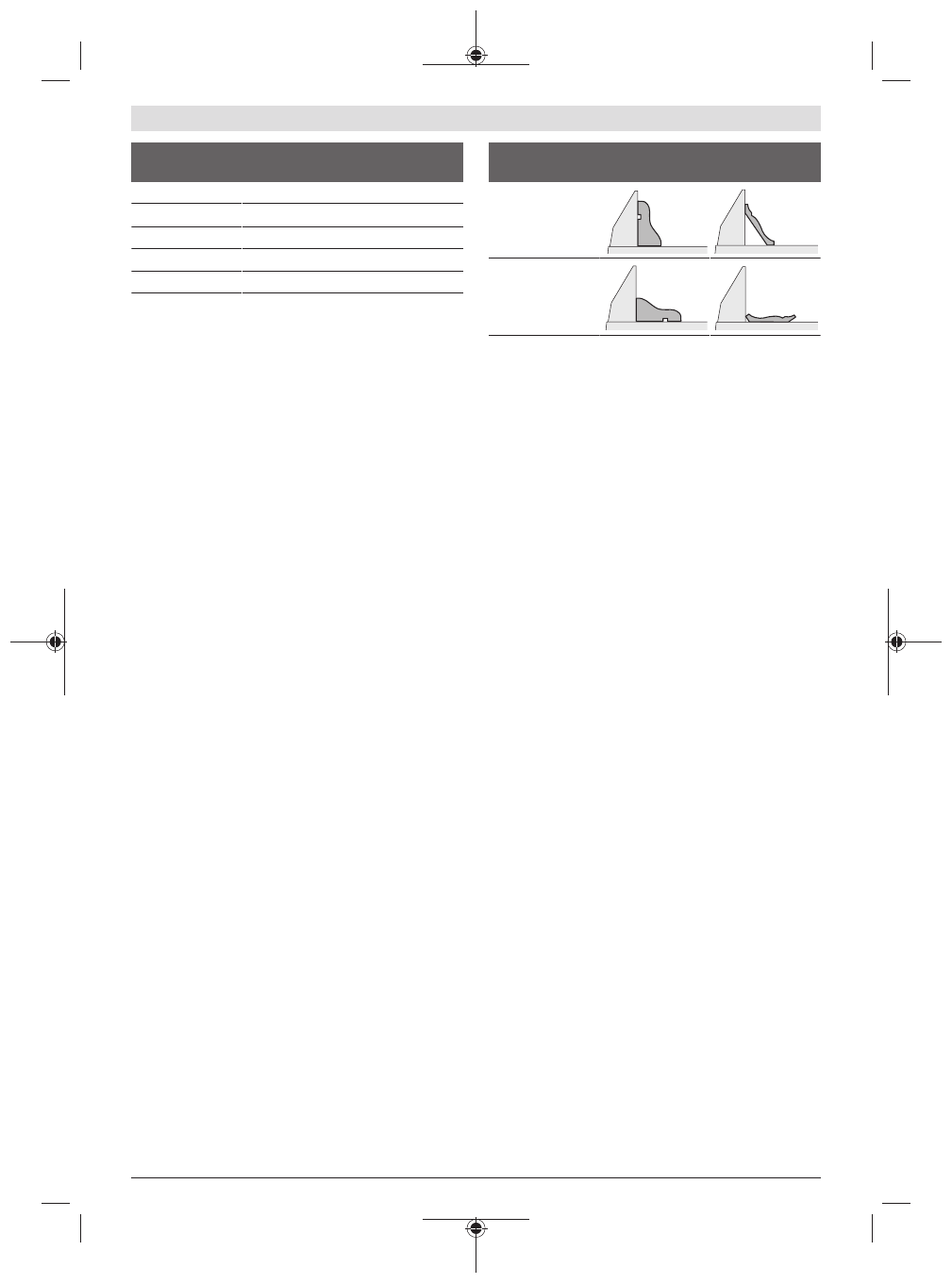

Obrábanie profilových líšt

Profilové lišty môžete opracovávať dvoma rôznymi spôsob-
mi:

Nastavenie
polohy obrobku

Podlahová lišta

Stropná lišta

– priložená proti

dorazovej lište,

– položená naplo-

cho na stôl píly.

Nastavený uhol zošikmenia (horizontálny a/alebo vertikálny)
si v každom prípade vyskúšajte najprv na kúsku odpadového
dreva.

Kontrola základného nastavenia a nastavenie

Aby ste si zabezpečili precízne rezy v každom čase, musíte
vždy po intenzívnom používaní skontrolovať základné na-
stavenie elektrického náradia a v prípade potreby ho na-
staviť nanovo.
Na takúto prácu potrebujete mať skúsenosti a špeciálne ná-
stroje.
Servisné stredisko Bosch vykonáva tieto práce rýchlo
a spoľahlivo.

Nastavenie dorazovej lišty

– Dajte elektrické náradie do prepravnej polohy.
– Otočte rezací stôl

(12)

 až po zárez pre uhol 0°. Páčka

(16)

 musí počuteľne zaskočiť do zárezu.

– Vytiahnite nastaviteľnú dorazovú lištu

(23)

 úplne von.

Skontrolujte (pozri obrázok P1)

– Nastavte uhlomer na uhol 90° a položte ho v jednej rovine

s pílovým listom

(41)

 medzi dorazovú lištu

(11)

 a pílový

list na rezací stôl

(12)

.

Rameno uhlomera musí lícovať (byť v jednej línii) s dorazo-
vou lištou po celej dĺžke.

Nastavenie (pozri obrázok P2)

– Povoľte všetky skrutky s vnútorným šesťhranom

(48)

 po-

mocou dodaného kľúča s vnútorným šesťhranom

(32)

.

– Otáčajte dorazovú lištu

(11)

 dovtedy, kým uhlomer nelí-

cuje (nie je v jednej rovine) po celej dĺžke.

– Skrutky opäť utiahnite.

Vyrovnanie (horizontálne) ukazovateľa uhla (pozri
obrázok Q)

– Dajte elektrické náradie do pracovnej polohy.
– Otočte rezací stôl

(12)

 až po zárez pre uhol 0°. Páčka

(16)

 musí počuteľne zaskočiť do zárezu.

Kontrola

Ukazovateľ uhla

(17)

 musí byť v jednej línii so značkou 0°

mm na stupnici

(18)

.

Nastavenie

– Uvoľnite skrutku

(49)

 dodaným krížovým skrutkovačom

a vyrovnajte ukazovateľ uhla pozdĺž značky 0°.

– Skrutku opäť utiahnite.
