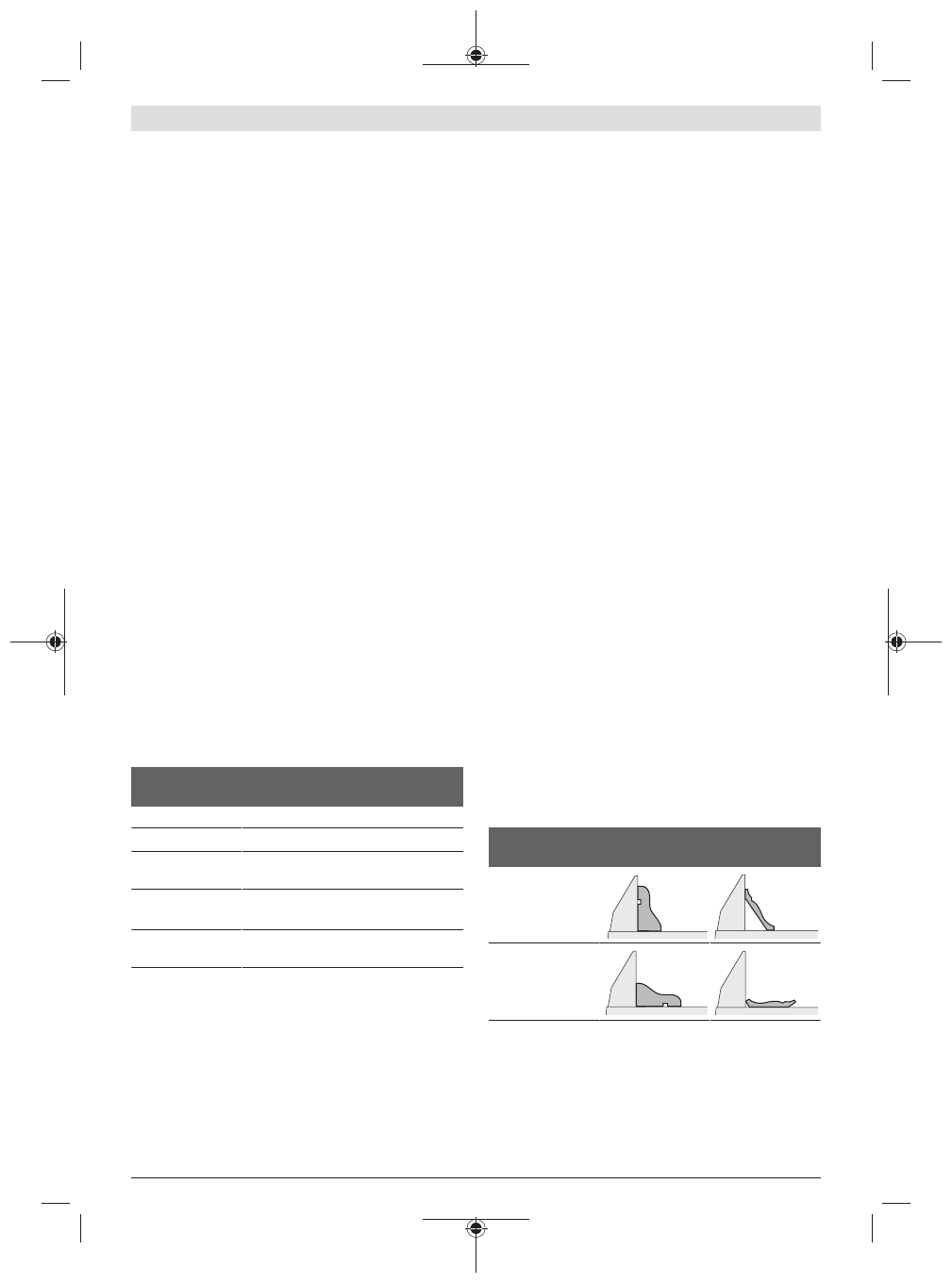

Polski |

149

– Zachować bezpieczną odległość rąk, palców i ramion od

obracającej się tarcza pilarskiej.

– Nie krzyżować rąk przed głowicą narzędzia.

Cięcie (przycinanie)

– Unieruchomić obrabiany element, uwzględniając jego wy-

miary.

– Ustawić żądany poziomy i/lub pionowy kąt cięcia.

Podczas wykonywania cięć pod kątem w poziomie, po
prawej stronie należy wysunąć ogranicznik długości

(10)

całkiem na zewnątrz lub zdjąć go.

– Włączyć elektronarzędzie.
– Trzymając za rękojeść

(4)

, przesunąć głowicę powoli do

dołu.

– Przeciąć obrabiany element z równomiernym posuwem.
– Wyłączyć elektronarzędzie i odczekać aż do całkowitego

zatrzymania się tarczy

(41)

.

– Przesunąć głowicę powoli do góry.

Wskazówki dotyczące pracy

Oznaczanie linii cięcia (zob. rys. M)

Wiązka lasera wskazuje linię cięcia tarczy. Dzięki temu możli-
we jest dokładne ustawienie obrabianego elementu bez
otwierania osłony.
– W tym celu włączyć wiązkę lasera za pomocą włącznika/

wyłącznika

(30)

.

– Zaznaczyć linię cięcia w obrabianym elemencie z prawej

strony wiązki lasera.

Wskazówka:

 Przed przystąpieniem do cięcia należy upew-

nić się czy linia cięcia jest prawidłowo wskazywana. Wiązka
lasera może się przestawić z powodu wibracji podczas inten-
sywnego użytkowania elektronarzędzia.

Dopuszczalne wymiary obrabianego elementu
Maksymalna

 wielkość obrabianych elementów:

Poziomy kąt cię-

cia

Pionowy kąt cię-
cia

Wysokość x sze-

rokość [mm]

0°

0°

60 x 123

0°

45°

43 x 123

45° (po lewej/pra-

wej stronie)

0°

60 x 80

45° (po lewej stro-

nie)

45°

43 x 80

45° (po prawej

stronie)

45°

35 x 80

Minimalna wielkość obrabianych elementów

 (= wszystkie

elementy, które można zamocować za pomocą znajdującego
się w wyposażeniu standardowym zacisku stolarskiego

(22)

po lewej lub po prawej stronie tarczy): 145 x 50 mm (dłu-
gość x szerokość)

Maksymalna głębokość cięcia

 (0°/0°): 60 mm

Cięcie elementów jednakowej długości (zob. rys. N)

W celu łatwiejszego cięcia elementów jednakowej długości
można posłużyć się ogranicznikiem długości

(10)

.

– Odkręcić śrubę zaciskową

(46)

 i przesunąć ogranicznik

długości

(10)

 w szynie prowadzącej

(37)

, ustawiając go

odpowiednio do długości obrabianego elementu.

– Ponownie mocno dokręcić śrubę zaciskową

(46)

.

Dłuższe elementy:
– Odkręcić śrubę motylkową

(36)

 i wysunąć szynę prowa-

dzącą

(37)

 aż do oporu na zewnątrz.

– Ponownie mocno dokręcić śrubę motylkową

(36)

.

– Ustawić ogranicznik długości

(10)

 odpowiednio do dłu-

gości obrabianego elementu.

Cięcie bez ogranicznika długości:
– Odkręcić śrubę zaciskową

(46)

 i przesunąć ogranicznik

długości

(10)

 w szynie prowadzącej

(37)

 całkiem na ze-

wnątrz.

– Obrócić ogranicznik długości o 90°, tak aby znajdował się

na równi z szyną oporową

(11)

.

– Ponownie mocno dokręcić śrubę zaciskową

(46)

.

Nietypowe elementy

Podczas cięcia wygiętych lub okrągłych przedmiotów należy
je szczególnie starannie zabezpieczyć przed przesuwaniem
się. Na linii cięcia nie może powstać szczelina między obra-
bianym elementem, szyną oporową i stołem pilarskim.
W razie potrzeby należy wykonać specjalne uchwyty.

Wymiana wkładek (zob. rys. O)

Wkładka

(14)

 może po długim okresie użytkowania ulec zu-

życiu.
Należy wymienić uszkodzone wkładki.
– Ustawić elektronarzędzie w pozycji roboczej.
– Wykręcić śruby

(47)

 za pomocą znajdującego się w wypo-

sażeniu standardowym śrubokręta krzyżakowego i wyjąć
zużytą wkładkę

(14)

.

– Włożyć nową wkładkę i ponownie mocno dokręcić śruby

(47)

.

Obróbka listew profilowanych

Listwy profilowe można ciąć w dwojaki sposób:

Ustawianie obra-
bianego elementu

Listwa przypodło-
gowa

Listwa sufitowa

– dostawiona do

szyny oporowej

– ułożona płasko

na stole pilar-
skim

Zawsze należy najpierw wykonać cięcie próbne pod kątem
(poziomym i/lub pionowym), używając do tego celu resztek
drewna.

Kontrola i modyfikacja ustawień podstawowych

Aby zagwarantować precyzję cięć, należy po intensywnym
użytkowaniu skontrolować i w razie potrzeby zmodyfikować
