Українська |

203

– Знову міцно затягніть затискний гвинт

(46)

.

Довші заготовки:
– Відпустіть гвинт-баранчик

(36)

 і потягніть напрямну

шину

(37)

 до упору назовні.

– Знову міцно затягніть гвинт-баранчик

(36)

.

– Встановіть поздовжній упор

(10)

 на бажану довжину

заготовки.

Пиляння без поздовжнього упора:
– Послабте затискний гвинт

(46)

 і перемістіть

поздовжній упор

(10)

 в напрямній шині

(37)

 повністю

назовні.

– Поверніть поздовжній упор на 90°, щоб він був

врівень із пересувною упорною планкою

(11)

.

– Знову міцно затягніть затискний гвинт

(46)

.

Особливі заготовки

Щоб розпилювати вигнутий або круглий матеріал, треба
особливим чином зафіксувати його, щоб він не совався.
На лінії розпилювання не повинно бути щілин між
оброблюваним матеріалом, упорною планкою і столом.
За необхідністю виготуйте спеціальне кріплення.

Заміна вставних щитків (див. мал. O)

За умов довготривалої експлуатації електроінструмента
вставний щиток

(14)

 може зноситися.

Зношені вставні щитки треба поміняти.
– Встановіть електроінструмент в робоче положення.
– Викрутіть гвинти

(47)

 за допомогою стандартної

хрестоподібної викрутки і вийміть старий вставний
щиток

(14)

.

– Встроміть новий вставний щиток і знову міцно

закрутіть гвинти

(47)

.

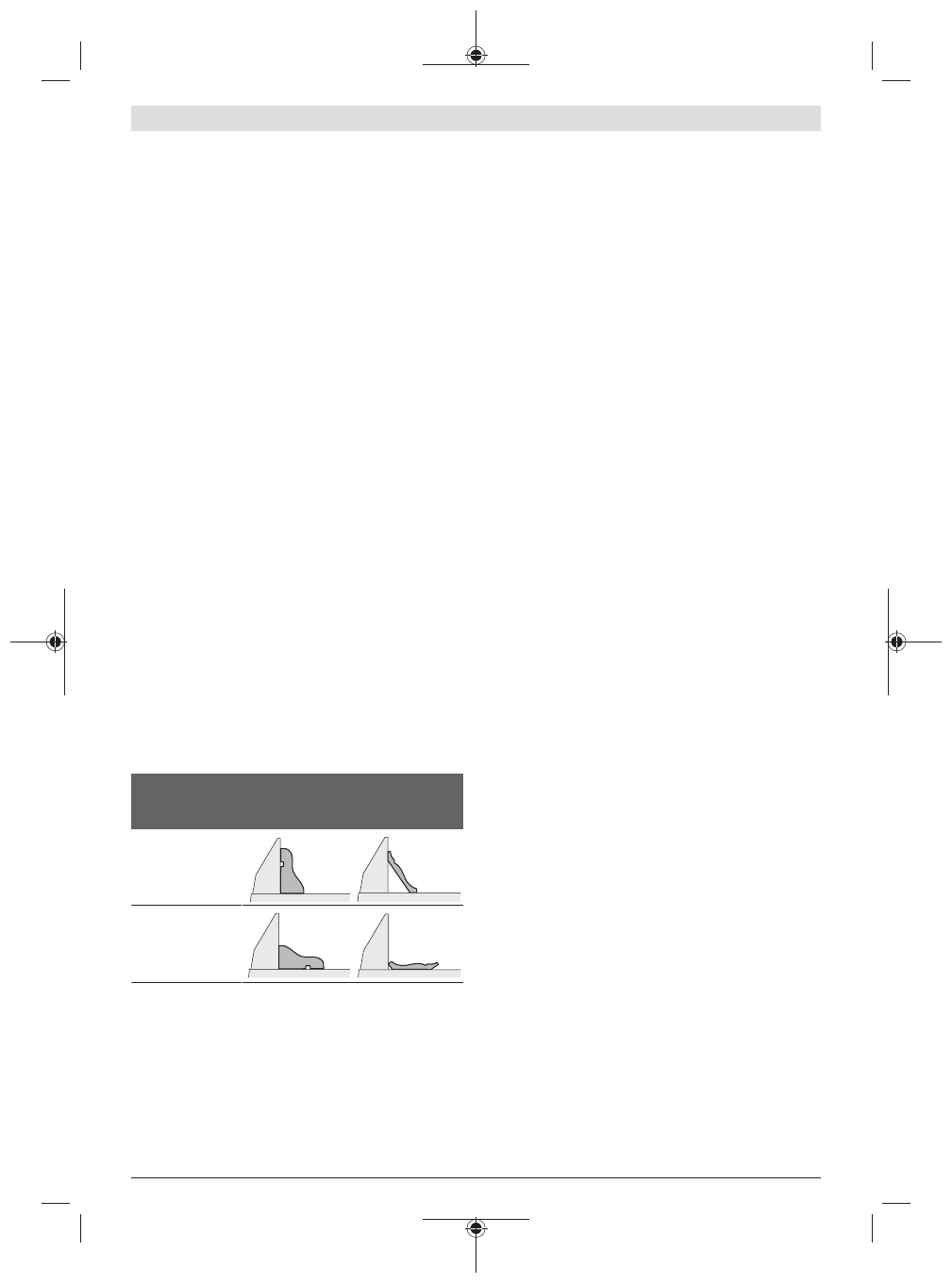

Обробка профільний рейок

Профільні рейки можна обробляти двома способами:

положення
оброблюваного
матеріалу

плінтус

стельова рейка

– вертикальне

приставлення
до упорної
шини

– горизонтальне

розташування
на столі

Спочатку завжди перевіряйте встановлений кут
розпилювання (горизонтальний і/або вертикальний) на
непотрібному куску деревини.

Перевірка і настройка базових параметрів

З метою точного розпилювання, після інтенсивної
експлуатації електроінструмента треба перевірити його
базові параметри та за потреби підкорегувати їх.
Для цього потрібний досвід та відповідний спеціальний
інструмент.

Майстерня Bosch виконує таку роботу швидко і надійно.

Вирівнювання упорної шини

– Встановіть електроприлад в положення як для

транспортування.

– Поверніть стіл

(12)

 до насічки 0°. Важіль

(16)

 повинен

відчутно увійти в зачеплення в насічці.

– Витягніть пересувну упорну планку

(23)

 до кінця

назовні.

Перевірка (див. мал. P1)

– Встановіть кутовий калібр на 90° і покладіть його

врівень з пиляльним диском

(41)

 між упорною

планкою

(11)

 і пиляльним диском на стіл

(12)

.

Плече кутового калібру повинне по всій довжині
збігатися з упорною планкою.

Настроювання (див. мал. P2)

– Відпустіть гвинти з внутрішнім шестигранником

(48)

за допомогою доданого ключа-шестигранника

(32)

.

– Повертайте упорну планку

(11)

 до тих пір, поки

кутовий калібр не стане урівень по всій довжині.

– Знову затягніть гвинти.

Вирівнювання (горизонтального) кутового індикатора
(див. мал. Q)

– Встановіть електроінструмент в робоче положення.
– Поверніть стіл

(12)

 до насічки 0°. Важіль

(16)

 повинен

відчутно увійти в зачеплення в насічці.

Перевірка

Кутовий індикатор

(17)

 повинен знаходитися в одну лінію

з позначкою 0° на шкалі

(18)

.

Настроювання

– Відпустіть гвинт

(49)

 хрестоподібною викруткою і

вирівняйте індикатор кута уздовж позначки 0°.

– Знову затягніть гвинт.

Транспортування (див. мал. R)

Перш ніж транспортувати електроінструмент, треба
виконати такі дії:
– Встановіть електроприлад в положення як для

транспортування.

– Зніміть все приладдя, яке не можна міцно монтувати

на електроінструменті.
За можливості переносьте пиляльні диски, якими Ви
не користуєтеся, в закритих ємностях.

– Переносьте електроінструмент за рукоятку для

транспортування

(3)

 або беріться за нього за

заглибини для рук

(20)

 збоку на столі.

u

Для перенесення електроприладу користуйтеся
лише транспортним приладдям і ні в якому разі не
користуйтеся для цього захисними пристроями.

Технічне обслуговування і сервіс

Технічне обслуговування і очищення

u

Перед будь-якими маніпуляціями з
електроприладом витягніть штепсель з розетки.
