Hrvatski |

277

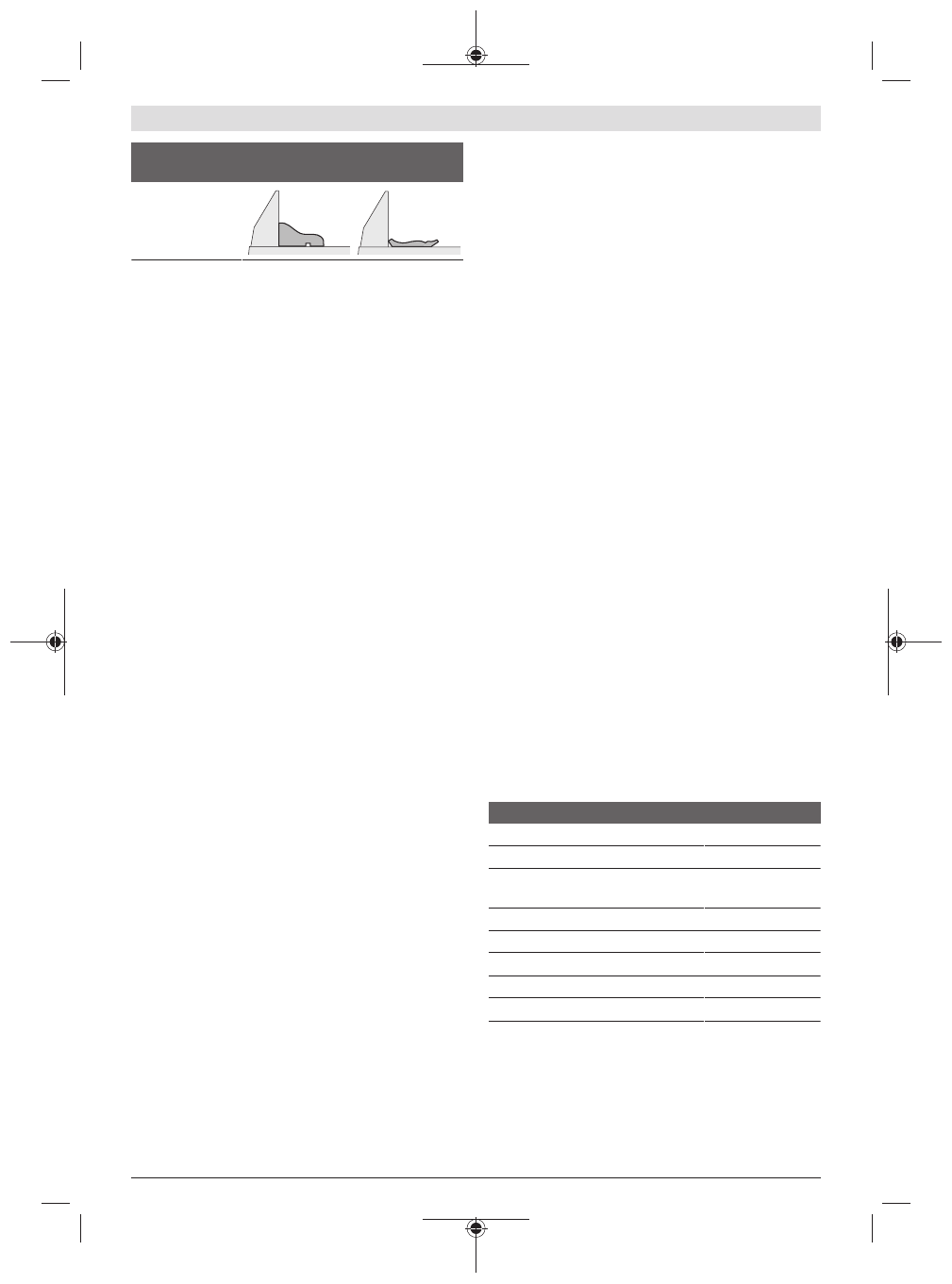

Pozicioniranje
izratka

Podna letvica

Stropna letvica

– ravno položena

na stol za
piljenje

Uvijek najprije izvršite probu s namještenim kutom kosog
rezanja (horizontalnim i/ili vertikalnim) na otpadnom drvu.

Provjera i namještanje osnovnih postavki

Kako bi se postigli precizni rezovi, nakon intenzivne uporabe
morate provjeriti osnovne postavke električnog alata i po
potrebi ih namjestiti.
Za to je potrebno iskustvo i odgovarajući specijalni alat.
Bosch servis će ove radove izvesti brzo i pouzdano.

Poravnavanje granične vodilice

– Stavite električni alat u transportni položaj.
– Okrenite stol za piljenje

(12)

 sve do zareza za 0°. Poluga

(16)

 se mora osjetno uglaviti u zarez.

– Podesivu graničnu vodilicu

(23)

 izvucite skroz prema van.

Provjera (vidjeti sliku P1)

– Namjestite kutomjer na 90° i položite ga u ravnini s listom

pile

(41)

 između granične vodilice

(11)

 i lista pile na stol

za piljenje

(12)

.

Krak kutomjera mora se podudarati s graničnom vodilicom
po čitavoj dužini.

Namještanje (vidjeti sliku P2)

– Otpustite sve šesterokutne vijke

(48)

 isporučenim

šesterokutnim ključem

(32)

.

– Zakrećite graničnu vodilicu

(11)

 sve dok se kutomjer ne

podudara po čitavoj dužini.

– Ponovno stegnite vijke.

Centriranje pokazivača kuta (horizontalnog) (vidjeti
sliku Q)

– Stavite električni alat u radni položaj.
– Okrenite stol za piljenje

(12)

 sve do zareza za 0°. Poluga

(16)

 se mora osjetno uglaviti u zarez.

Provjera

Pokazivač kuta

(17)

 mora biti u liniji s oznakom 0° na skali

(18)

.

Namještanje

– Otpustite vijak

(49)

 križnim odvijačem i izravnajte

pokazivač kuta uzduž oznake 0°.

– Ponovno stegnite vijak.

Transport (vidjeti sliku R)

Prije transporta električnog alata morate izvršiti sljedeće
korake:
– Stavite električni alat u transportni položaj.
– Uklonite sve dijelove pribora koji se ne mogu čvrsto

montirati na električni alat.
Nekorištene listove pile prije transporta po mogućnosti
spremite u zatvoreni spremnik.

– Električni alat nosite držeći transportnu ručku

(3)

 ili

zahvatite u udubljenja za držanje

(20)

 bočno na stolu za

piljenje.

u

Prilikom transportiranja električnog alata koristite
samo transportne naprave, a nikada zaštitne naprave.

Održavanje i servisiranje

Održavanje i čišćenje

u

Prije svih radova na električnom alatu izvucite mrežni
utikač iz utičnice.

u

Električni alat i otvore za hlađenje održavajte čistima
kako bi se moglo dobro i sigurno raditi.

Ako je potrebna zamjena priključnog kabela, tada je treba
provesti u

Bosch

 servisu ili u ovlaštenom servisu za

Bosch

električne alate kako bi se izbjeglo ugrožavanje sigurnosti.
Njišući štitnik mora se uvijek moći slobodno pomicati i sam
zatvarati. Zbog toga područje oko njišućeg štitnika uvijek
držite čistim.
Nakon svakog radnog postupka očistite prašinu i strugotine
puhanjem komprimiranim zrakom ili kistom.
Redovito čistite klizni valjčić

(26)

.

Čišćenje leće lasera (vidjeti sliku S)

– Zakrenite njišući štitnik

(9)

 prema natrag i držite ga u

ovom položaju.

– Otpustite vijak s nazubljenom glavom

(50)

 za kapu za

zaštitu od lasera

(7)

.

– Izvucite prozirni poklopac leće lasera

(51)

 prema

naprijed iz kape za zaštitu od lasera i obrišite prljavštinu
suhom, mekom krpom.

– Ponovno stavite poklopac

(51)

 do graničnika u kapu za

zaštitu od lasera

(7)

 i ponovno stegnite vijak s

nazubljenom glavom

(50)

.

Pribor

Kataloški broj

Produžni držač

  1 619 PB6 147

Vrećica za prašinu

 1 619 PB6 246

Listovi pile za drvo i pločaste materijale, panel ploče i
letve

List pile 216 x 30 mm, 48 zubaca

 2 608 640 432

Listovi pile za plastiku i neželjezne metale

List pile 216 x 30 mm, 60 zubaca

 2 608 640 446

Listovi pile za sve vrste podova od laminata

List pile 216 x 30 mm, 60 zubaca

 2 608 642 133

Servisna služba i savjeti o uporabi

Naša servisna služba će odgovoriti na vaša pitanja o
popravku i održavanju vašeg proizvoda, kao i o rezervnim
dijelovima. Crteže u rastavljenom obliku i informacije o
rezervnim dijelovima možete naći i na našoj adresi:

www.bosch-pt.com

Bosch Power Tools

1 609 92A 6DZ | (15.03.2021)
