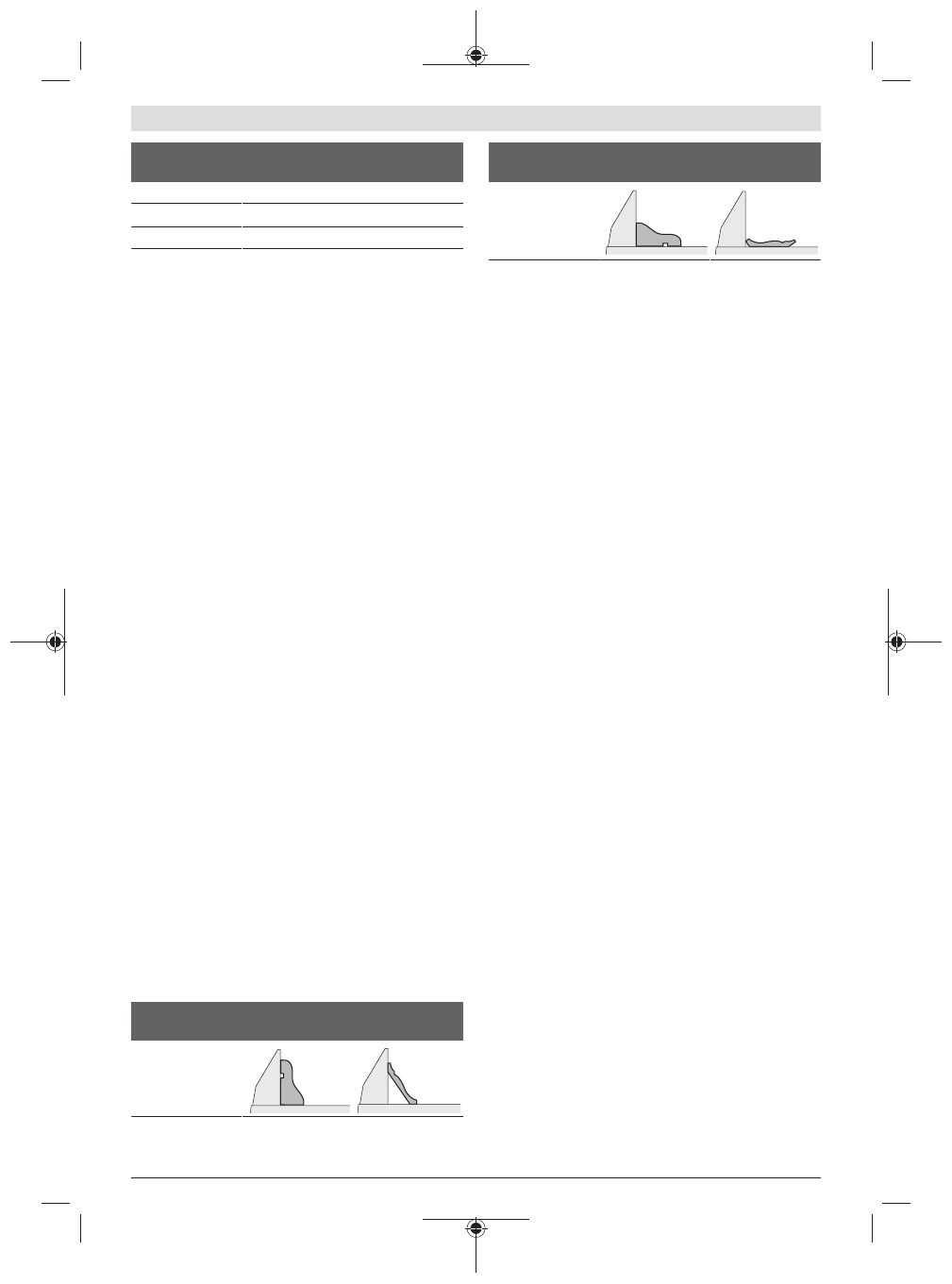

Slovenščina |

267

Vodoravni

zajeralni kot

Navpični zajeralni
kot

Višina x širina [m

m]

45° (levo/desno)

0°

60 x 80

45° (levo)

45°

43 x 80

45° (desno)

45°

35 x 80

Najmanjši obdelovanci

 (= vsi obdelovanci, ki jih je mogoče

s priloženim primežem

(22)

 vpeti na levo ali desno stran

žaginega lista): 145 x 50 mm (dolžina x širina)

Največja globina reza

 (0°/0°): 60 mm

Žaganje obdelovancev enakih dolžin (glejte sliko N)

Za preprosto žaganje obdelovancev enakih dolžin lahko
uporabite dolžinski prislon

(10)

.

– Odvijte pritrdilni vijak

(46)

 in dolžinski prislon

(10)

potisnite v vodilo

(37)

 na želeno dolžino obdelovanca.

– Narebričeni vijak

(46)

 znova privijte.

Daljši obdelovanci:
– Odvijte krilni vijak

(36)

 in vodilo

(37)

 do konca povlecite

navzven.

– Krilni vijak

(36)

 znova privijte.

– Dolžinski prislon

(10)

 nastavite na želeno dolžino

obdelovanca.

Žaganje brez dolžinskega prislona:
– Odvijte pritrdilni vijak

(46)

 in dolžinski prislon

(10)

povlecite povsem iz vodila

(37)

.

– Dolžinski prislon zavrtite za 90°, da je poravnan s

prislonsko letvijo

(11)

.

– Pritrdilni vijak

(46)

 znova privijte.

Posebni obdelovanci

Upognjene in okrogle obdelovance je treba ustrezno
zavarovati proti zdrsavanju. Na liniji rezanja ne sme nastati
reža med obdelovancem, prislonsko letvijo in rezalno mizo.
Po potrebi morate izdelati posebna držala.

Menjava vložnih plošč (glejte sliko O)

Vložna plošča

(14)

 se lahko po daljši uporabi električnega

orodja obrabi.
Okvarjene vložne plošče zamenjajte.
– Električno orodje namestite v delovni položaj.
– Vijaka

(47)

 izvijte s križnim izvijačem in snemite staro

vložno ploščo

(14)

.

– Namestite novo vložno ploščo in ponovno privijte

vijaka

(47)

.

Obdelava profilne letve

Profilne letve lahko obdelujete na dva različna načina:

pozicioniranje
obdelovanca

talna letev

stropna letev

– nameščeno ob

prislonsko
vodilo

pozicioniranje
obdelovanca

talna letev

stropna letev

– plosko ležeče

na rezalni mizi

Z nastavljenim zajeralnim kotom (vodoravni in/ali navpični)
vedno najprej napravite preizkus rezanja na odpadnem lesu.

Preverjanje in izvajanje osnovnih nastavitev

Da zagotovite natančne reze, morate po intenzivni uporabi
preveriti osnovne nastavitve električnega orodja in jih po
potrebi ponovno nastaviti.
Za to potrebujete izkušnje in ustrezno orodje.
To delo bo hitro in zanesljivo opravil Boschev servis.

Poravnavanje prislonskega traku

– Električno orodje namestite v transportni položaj.
– Rezalno mizo

(12)

 zavrtite do zareze za 0°. Ročica

(16)

 se

mora občutno zaskočiti v zarezo.

– Nastavljivo prislonsko letev

(23)

 povsem izvlecite.

Preverjanje (glejte sliko P1)

– Merilo kota nastavite na 90° in ga postavite tesno ob

žaginem listu med prislonsko letev

(41)(11)

 in žagin list

na rezalno mizo

(12)

.

Krak kalibra kota mora biti poravnan v liniji s prislonskim
trakom.

Nastavitev (glejte sliko P2)

– Sprostite vse šestrobe vijake

(48)

 s priloženim šestrobim

ključem

(32)

.

– Prislonsko letev premikajte

(11)

 tako daleč, da je

poravnana s kotnikom po celi dolžini.

– Ponovno zategnite vijake.

Poravnava kotnega kazalnika (vodoravno) (glejte
sliko Q)

– Električno orodje namestite v delovni položaj.
– Rezalno mizo

(12)

 zavrtite do zareze za 0°. Ročica

(16)

 se

mora občutno zaskočiti v zarezo.

Preverjanje

Kotni kazalnik

(17)

 mora biti v liniji z oznako za 0° na skali

(18)

.

Nastavitev

– Sprostite vijak

(49)

 s križnim izvijačem in naravnajte

kotni kazalnik vzdolž oznake 0°.

– Ponovno zategnite vijak.

Transport (glejte sliko R)

Pred transportom električnega orodja izvedite naslednje
korake:
– Električno orodje namestite v transportni položaj.
– Odstranite vse dele pribora, ki jih ni mogoče trdno

namestiti na električno orodje.
Če je mogoče, neuporabljene žagine liste med
transportom položite v zaprto posodo.
