Horisontaalne

kaldenurk

Vertikaalne
kaldenurk

Kõrgus × laius

[mm]

0°

0°

60 x 123

0°

45°

43 x 123

45° (vasakul/

paremal)

0°

60 x 80

45° (vasakul)

45°

43 x 80

45° (paremal)

45°

35 x 80

Minimaalsed töödeldavad detailid

 (= kõik detailid, mida

saab kaasasoleva pitskruviga

(22)

 saekettast vasakule või

paremale kinnitada): 145 x 50 mm (pikkus x laius)

Maksimaalne lõikesügavus

 (0°/0°): 60 mm

Ühepikkuste detailide saagimine (vt jn N)

Ühepikkuste detailide lihtsaks saagimiseks võite kasutada
pikkusepiirikut

(10)

.

– Vabastage kinnituspoldid

(46)

 ja nihutage

pikkusepiirik

(10)

 juhtsiinis

(37)

 detaili soovitud

pikkusele.

– Keerake kinnituspoldid

(46)

 uuesti kinni.

Pikemad detailid:
– Vabastage tiibkruvi

(36)

 ja tõmmake juhtsiin

(37)

 kuni

takistuseni välja.

– Pingutage tiibkruvi

(36)

 uuesti kinni.

– Seadke pikkusepiirik

(10)

 detaili soovitud pikkuseni.

Ilma pikkusepiirikuta saagimine:
– Vabastage kinnituspoldid

(46)

 ja nihutage

pikkusepiirik

(10)

 juhtsiinis

(37)

 täielikult välja.

– Pöörake pikkusepiirikut 90° nii, et see oleks

tugirööpaga

(11)

 tasa.

– Keerake kinnituspoldid

(46)

 uuesti kinni.

Erikujulised töödeldavad detailid

Kaarjate või ümarate töödeldavate detailide saagimisel peate
nende nihkumist eriti tõkestama. Lõikejoonel ei tohi
töödeldava detaili, tugirööpa ja saelaua vahel olla pilu.
Vajaduse korral tuleb valmistada spetsiaalsed kinnitused.

Vaheplaatide vahetamine (vt jn O)

Vaheplaat

(14)

 võib elektrilise tööriista pikemaaegsel

kasutamisel kuluda.
Vahetage defektsed vaheplaadid.
– Viige elektritööriist tööasendisse.
– Keerake kruvid

(47)

 tavalise ristpeakruvikeerajaga välja

ning eemaldage vana vaheplaat

(14)

.

– Pange uus vaheplaat asemele ja keerake poldid

(47)

 jälle

kinni.

Profiilliistude töötlemine

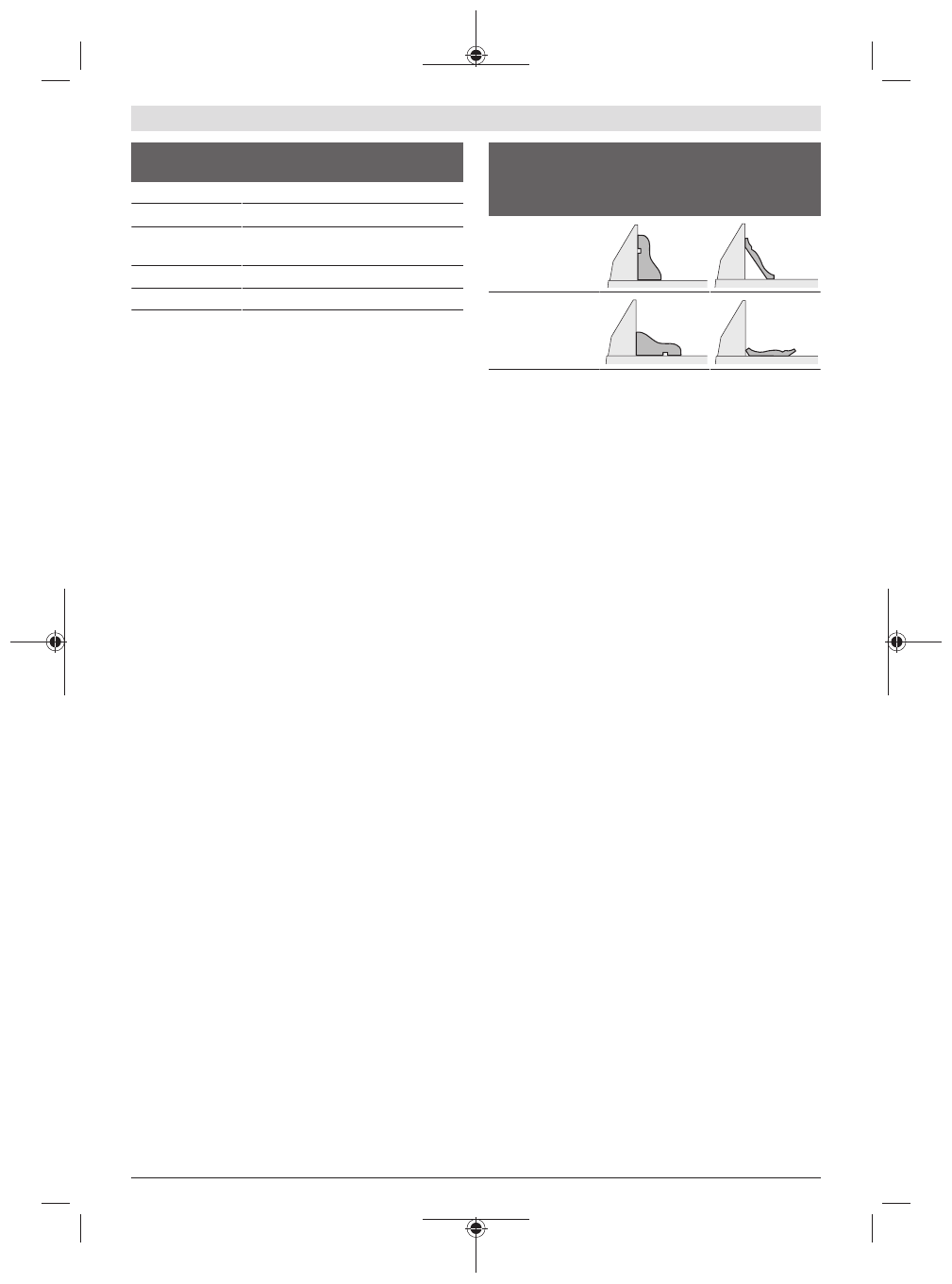

Profiilliiste saate töödelda kahel erineval viisil:

Töödeldava
detaili
positsioneerimin
e

põrandaliist

laeliist

– tugirööpa vastu

toetatud

– lapiti saelaual

lebav

Proovige seatud kaldenurka (horisontaalset ja/või
vertikaalset) alati kõigepealt mõnel praakdetailil.

Põhiseadete kontrollimine ja seadmine

Täpsete lõigete tagamiseks tuleb elektrilise tööriista
põhiseadeid intensiivse kasutamise järel kontrollida ja
vajaduse korral seada.
Selleks on vaja kogemusi ja vastavaid eritööriistu.
Boschi volitatud klienditeeninduses tehakse need tööd
kiiresti ja usaldusväärselt.

Juhtrööpa reguleerimine

– Viige elektriline tööriist transpordiasendisse.
– Pöörake saepink

(12)

 sälguni  0°. Hoob

(16)

 peab sälgus

tuntavalt fikseeruma.

– Tõmmake reguleeritav tugirööbas

(23)

 lõpuni välja.

Kontrollimine (vt jn P1)

– Seadke nurgamõõdik väärtusele 90° ja asetage

saekettaga

(41)

 ühetasa tugirööpa

(11)

 ja saeketta

vahele saepingile

(12)

.

Nurgamõõdiku haar peab olema juhtrööpaga kogu pikkuses
ühetasa.

Seadmine (vt jn P2)

– Keerake kõik sisekuuskantpeakruvid

(48)

 kaasasoleva

sisekuuskantvõtmega

(32)

 lahti.

– Keerake tugirööbast

(11)

, kuni nurgamõõdik ühtib kogu

pikkuses.

– Keerake kruvid uuesti kinni.

Nurganäidiku (horisontaalse) joondamine (vt jn Q)

– Viige elektriline tööriist tööasendisse.
– Pöörake saelaud

(12)

 sälguni 0°. Hoob

(16)

 peab sälgus

tuntavalt fikseeruma.

Kontrollimine

Nurganäidik

(17)

 peab olema kohakuti 0°-märgistusega

skaalal

(18)

.

Seadmine

– Vabastage kruvi

(49)

 ristsoonkruvikeerajaga ja joondage

nurganäidik 0°-märgistusega.

– Keerake kruvi uuesti kinni.

Transport (vt jn R)

Enne elektrilise tööriista transportimist peate tegema
järgmist:
