262

 | Slovenščina

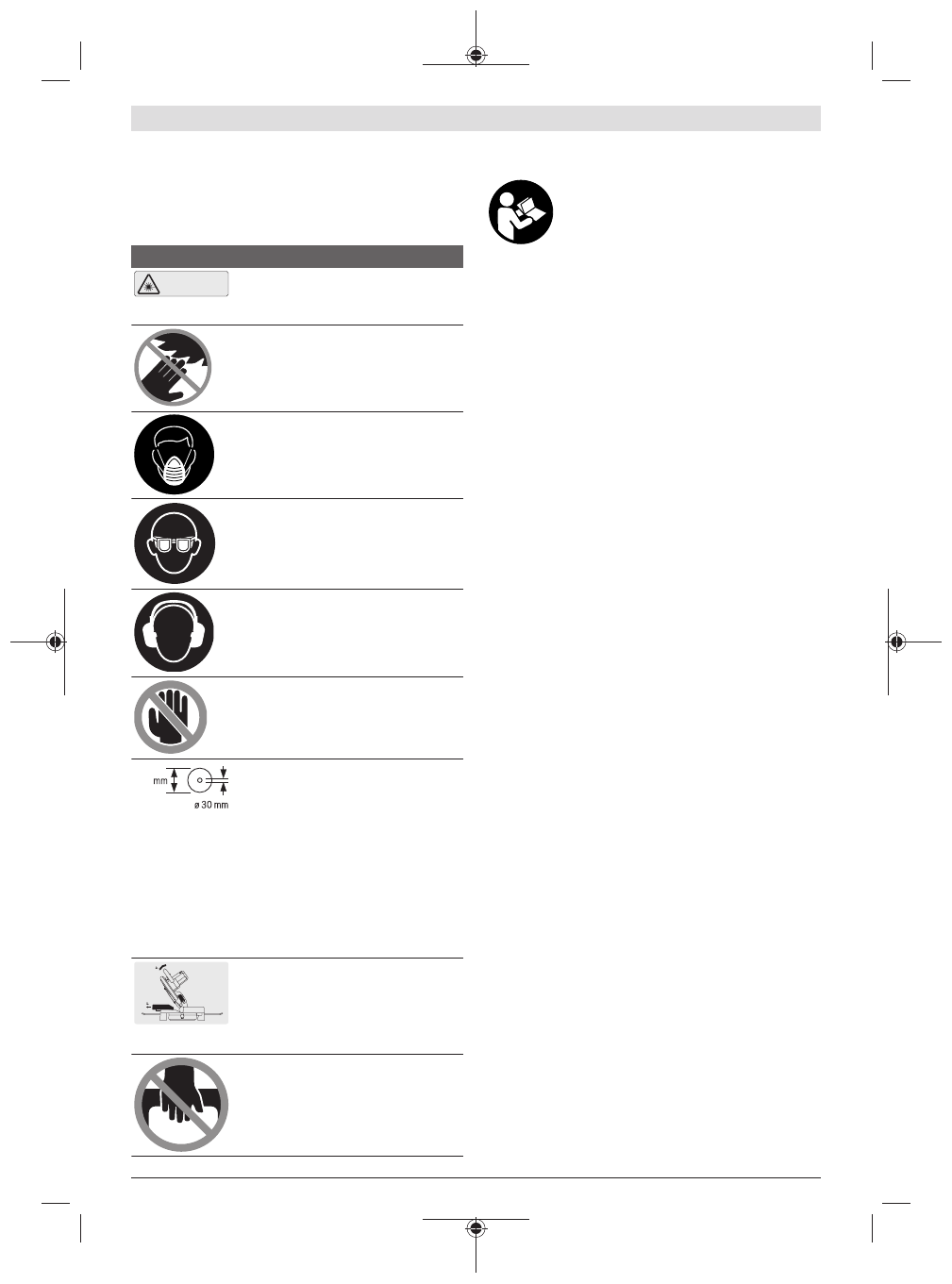

Simboli

Naslednji simboli so lahko pomembni za uporabo
električnega orodja. Simbole in njihov pomen si zapomnite.
Pravilna razlaga simbolov vam pomaga, da lahko električno
orodje bolje in varneje uporabljate.

Simboli in njihov pomen

LASER RADIATION

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

EN 60825-1:2014

<1mW,  635 nm

Lasersko žarčenje
Ne glejte v laserski žarek
Razred laserja 2

Med delovanjem električnega orodja z
rokami ne segajte v območje žaganja.

Pri stiku z žaginim listom obstaja
nevarnost poškodbe.

Nosite masko za zaščito proti prahu.

Nosite zaščitna očala.

Uporabljajte zaščito za sluh.

Izpostavljenost hrupu lahko povzroči
izgubo sluha.

Nevarno območje! Dlani, prstov in rok
ne približujte temu območju.

216

ø max.

Upoštevajte ustrezne dimenzije žaginega
lista. Premer odprtine mora natančno
ustrezati vretenu orodja. Če je treba
uporabiti reducirni obroč, morajo
njegove dimenzije ustrezati debelini
osnovne plošče, premeru odprtine
žaginega lista in premeru vretena orodja.
Uporabite reducirne obroče, ki so
priloženi žaginemu listu.

Premer žaginega lista se mora ujemati z
navedbo na simbolu.

Pri žaganju navpičnih zajeralnih kotov
izvlecite oz. povsem odstranite
nastavljivo prislonsko letev.

Električnega orodja nikoli ne prenašajte
za ročaj ročice orodja.

Opis izdelka in storitev

Preberite vsa varnostna opozorila in
navodila.

 Neupoštevanje varnostnih opozoril

in navodil lahko povzroči električni udar, požar
in/ali hude poškodbe.

Upoštevajte slike na začetku navodil za uporabo.

Namenska uporaba

Električno orodje je namenjeno, da kot stacionarna naprava
izdeluje vzdolžne in prečne ravne reze v trdi in mehki les ter v
iverne in vlaknene plošče. Možni so vodoravni zajeralni koti
od –47° do +47° in navpični zajeralni koti od 0° do +45°.
Z uporabo ustreznih žaginih listov je mogoče žagati v
aluminijaste profile in plastiko.

Komponente na sliki

Oštevilčenje komponent, ki so prikazane na sliki, se nanaša
na prikaz električnega orodja na strani z grafiko.

(1)

Vrečka za prah

(2)

Zaščitni pokrov

(3)

Ročaj za prenašanje

(4)

Ročaj

(5)

Zaklep stikala za vklop/izklop

(6)

Opozorilna ploščica laserja

(7)

Pokrov laserja

(8)

Izstopna odprtina za laserski žarek

(9)

Nihajni zaščitni pokrov

(10)

Dolžinski prislon

(11)

Prislonska letev

(12)

Rezalna miza

(13)

Pritrdilni vijak podaljšanega ročaja

(14)

Vložna plošča

(15)

Pritrdilni zatič za nastavitev zajeralnega kota
(vodoravno)

(16)

Ročica za nastavitev zajeralnega kota (vodoravno)

(17)

Kazalnik zajeralnega kota (vodoravno)

(18)

Skala za nastavitev zajeralnega kota (vodoravno)

(19)

Izvrtine za namestitev

(20)

Oprijemalne reže

(21)

Podaljšani ročaj

(22)

Primež

(23)

Nastavljiva prislonska letev

(24)

Skala za nastavitev zajeralnega kota (navpično)

(25)

Kazalnik kota (navpično)

(26)

Drsni valj

(27)

Odvajalnik odrezkov

(28)

Blokada vretena

(29)

Stikalo za vklop/izklop
