214

 | Қазақ

Көлденең еңіс

бұрышы

Тік еңіс бұрышы

Биіктігі x ені

[мм]

0°

45°

43 x 123

45° (сол жақ/оң

жақ)

0°

60 x 80

45° (сол жақ)

45°

43 x 80

45° (оң жақ)

45°

35 x 80

Мин. дайындамалар саны

 (= жинақтағы бұрандалы

қысқыш

(22)

 арқылы ара дискісінен сол немесе оң жақта

қысуға болатын барлық дайындамалар): 145 x 50 мм
(ұзындығы x ені)

Максималды кесік тереңдігі

 (0°/0°): 60 мм

Ұзындығы бірдей дайындамаларды аралау
(N суретін қараңыз)

Ұзындығы бірдей дайындамаларды оңай аралау үшін
ұзындық шектегішін

(10)

 пайдалануға болады.

– Қысқыш бұранданы

(46)

 босатып, ұзындық

шектегішін

(10)

 бағыттауыш шинада

(37)

 қажетті

дайындама ұзындығына жылжытыңыз.

– Қысқыш бұранданы

(46)

 қайтадан мықтап тартыңыз.

Ұзынырақ дайындамалар:
– Қатпарлы бұранданы

(36)

 босатып, бағыттауыш

шинаны

(37)

 тірелгенше сыртқа тартыңыз.

– Қатпарлы бұранданы

(36)

 қайтадан мықтап тартыңыз.

– Ұзындық шектегішін

(10)

 қажетті дайындама

ұзындығына реттеп шығыңыз.

Ұзындық шектегішінсіз аралау:
– Қысқыш бұранданы

(46)

 босатып, ұзындық

шектегішін

(10)

 бағыттауыш шинада

(37)

 толықтай

сыртқа жылжытыңыз.

– Ұзындық шектегішін, ол тіреуіш планкамен

(11)

 нық

жанасатындай, 90°-қа бұраңыз.

– Қысқыш бұранданы

(46)

 қайтадан мықтап тартыңыз.

Арнайы дайындамалар

Иінді немесе домалақ дайындамаларды аралау кезінде,
оларды сырғанаудан қорғау қажет. Кесік сызығында
дайындама, тіреуіш планка мен аралау үстелінің
арасында бос орын пайда болмауы тиіс.
Қажет болса, арнайы ұстағыштарды дайындау қажет.

Ішпектерді алмастыру (O суретін қараңыз)

Ішпек

(14)

 ұзақ уақыт пайдаланылғаннан кейін электр

құралын тоздыруы мүмкін.
Ақаулы ішпектерді алмастырыңыз.
– Электр құралын жұмыс күйіне келтіріңіз.
– Бұрандаларды

(47)

 стандартты крест ойықты

бұрауышпен бұрап шығарып, ескі ішпекті

(14)

 алып

тастаңыз.

– Жаңа ішпекті енгізіп, бұрандаларды

(47)

 қайтадан

тартыңыз.

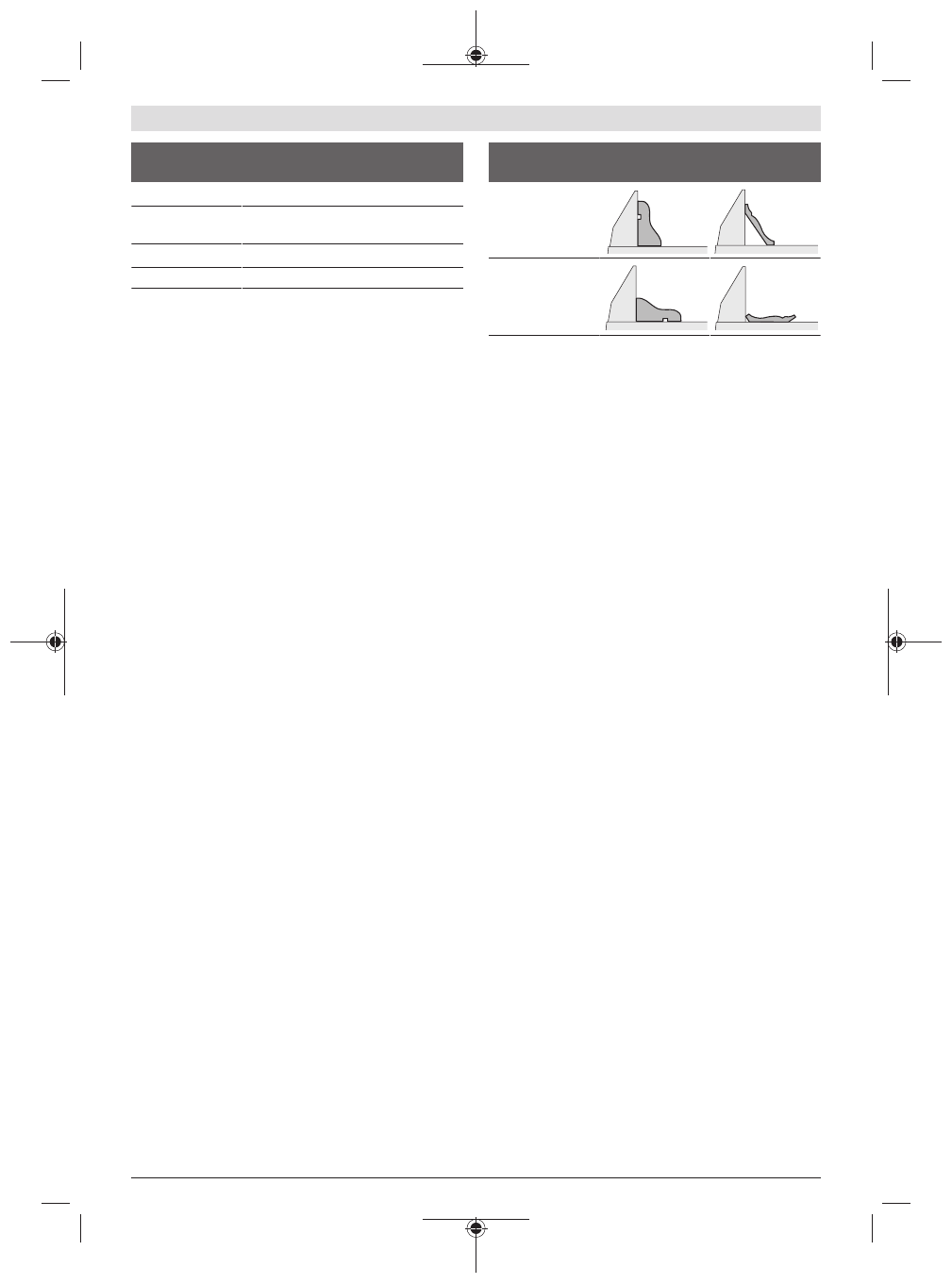

Профиль планкаларын өңдеу

Профиль рейкаларын екі жолмен өңдеуге болады:

Дайындаманы
орналастыру

Еден рейкасы

Төбе рейкасы

– тіреу

планкасына
тіреп

– аралау

үстелінде
жатқызып

Реттелген еңіс бұрыштарын алдымен (көлденең және/
немесе тік) қоқыс ағашымен тексеріңіз.

Негізгі реттеулерді тексеріп реттеңіз

Дәл кесіктерді қамтамасыз ету үшін қарқынды түрде
пайдаланғаннан кейін электр құралының негізгі
реттеулерін тексеріп, қажетінше реттеу керек болады.
Ол үшін тәжірибе мен тиісті арнайы аспаптар қажет
болады.
Bosch сервистік орталығы бұл жұмысты жылдам әрі
сенімді түрде өткізеді.

Тіреуіш планканы туралау

– Электр құралын тасымалдау күйіне келтіріңіз.
– Аралау үстелін

(12)

 0° бұрышына арналған ойыққа

дейін бұраңыз. Иінтірек

(16)

 шерту дыбысымен

ойыққа тірелуі тиіс.

– Реттелетін тіреуіш планканы

(23)

 толық сыртқа қарай

тартыңыз.

Тексеру (P1 суретін қараңыз)

– Бұрыштық калибрді 90° шамасына реттеп, оны ара

дискісімен

(41)

 жанасатындай етіп тіреуіш планка

(11)

мен ара дискісінің арасында аралау үстеліне

(12)

орнатыңыз.

Бұрыштық калибрдің бір жағы бүкіл ұзындығы бойынша
тіреуіш планкада жатуы керек.

Реттеу (P2 суретін қараңыз)

– Барлық ішкі алты қырлы бұрандаларды

(48)

жинақтағы алты қырлы дөңбек кілтпен

(32)

босатыңыз.

– Тіреуіш планканы

(11)

 бұрыштық калибр бүкіл

ұзындығы бойынша беттеп жатқанша бұраңыз.

– Бұрандаларды қайта берік бекітіңіз.

Бұрыш индикаторын (көлденең) туралау (Q суретін
қараңыз)

– Электр құралын жұмыс күйіне келтіріңіз.
– Аралау үстелін

(12)

 0° ойығына дейін бұраңыз.

Иінтірек

(16)

 шерту дыбысымен ойыққа тірелуі тиіс.

Тексеру

Бұрыш индикаторы

(17)

 шкаланың

(18)

 0° белгісімен бір

сызықта болуы керек.

Реттеу

– Бұранданы

(49)

 жинақтағы крест тәрізді бұрауышпен

босатып, бұрыш индикаторын 0° белгісімен
туралаңыз.

1 609 92A 6DZ | (15.03.2021)

Bosch Power Tools
