258

 | Srpski

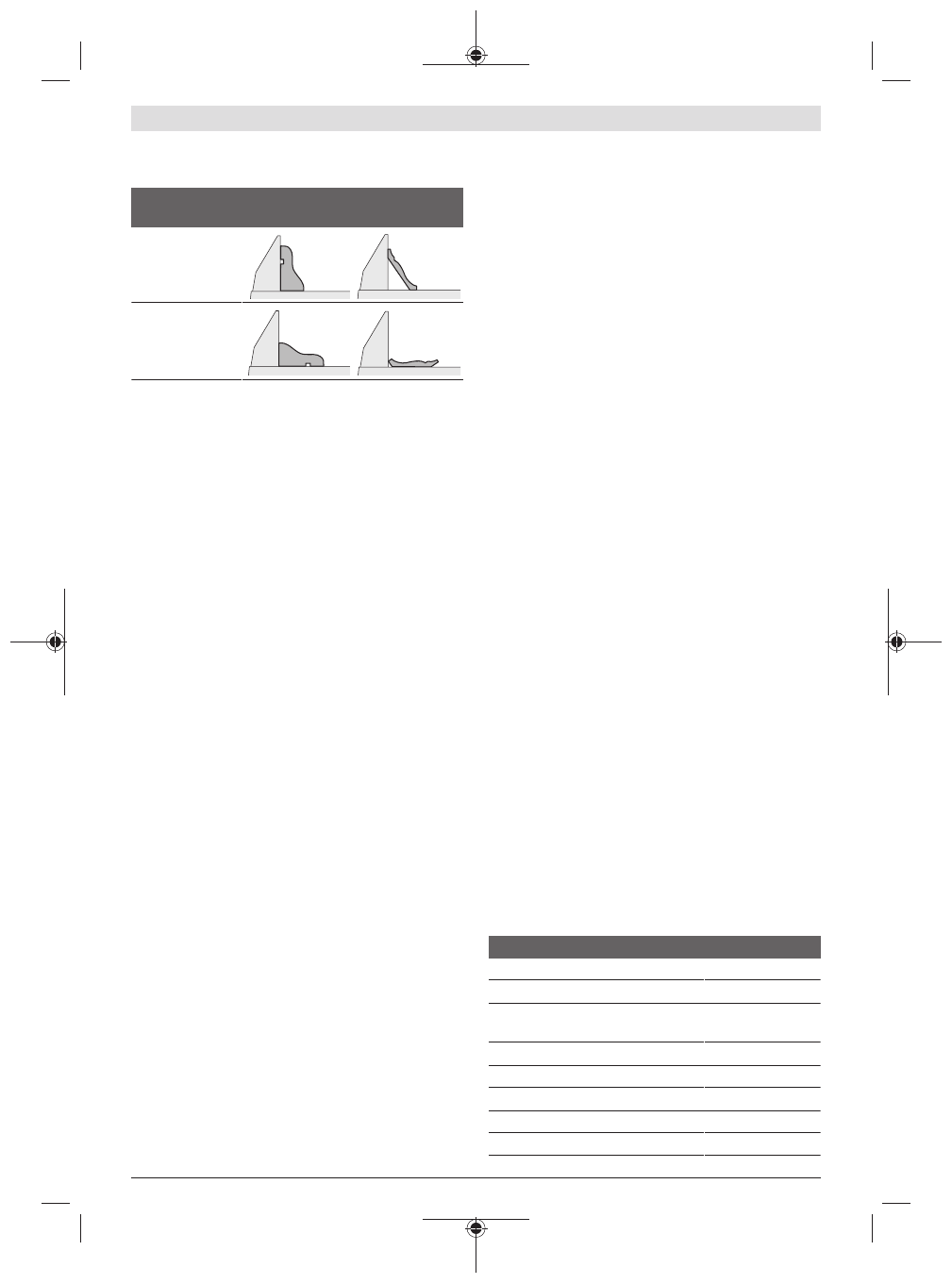

Obrada profilnih letvi

Fazonske letve možete da obrađujete na dva različita načina:

Pozicioniranje
radnog komada

Podna lajsna

Plafonska lajsna

– postavljena

nasuprot šine
graničnika

– da leže ravno na

postolje testere

Uvek isprobajte podešeni ugao iskošenja (horizontalni i/ili
vertikalni) najpre na nekom otpadnom drvetu.

Provera osnovnih podešavanja i podešavanje

Radi obezbeđivanja preciznih sečenja morate posle
intenzivne upotrebe prekontrolisati osnovna podešavanja
električnog alata i u datom slučaju podesiti.
Za to Vam je potrebno iskustvo i odgovarajući specijalni alat.
Bosch-servis izvodi ovaj posao brzo i pouzdano.

Centriranje granične šine

– Postavite električni alat u transportni položaj.
– Okrenite sto za testerisanje

(12)

 do ureza za 0°. Poluga

(16)

 mora osetno uleći u urez.

– Izvucite u potpunosti podesivu graničnu šinu

(23)

napolje.

Provera (videti sliku P1)

– Ugaono granično merilo podesite na 90° i postavite ga

tako da bude spojen sa listom testere

(41)

 između

granične šine

(11)

 i lista testere na sto za testerisanje

(12)

.

Krak ugaonog graničnog merila mora sa graničnom šinom da
bude u ravni na celoj dužini.

Podešavanje (videti sliku P2)

– Otpustite sve šestougaone zavrtnje

(48)

 pomoću

isporučenog šestougaonog ključa

(32)

.

– Okrećite graničnu šinu

(11)

 sve dok uglomer nije spojen

po čitavoj dužini.

– Ponovo pritegnite zavrtnje.

Centrirajte pokazivač ugla (horizontalno) (videti sliku Q)

– Dovedite električni alat u radni položaj.
– Okrenite sto za testerisanje

(12)

 do ureza za 0°. Poluga

(16)

 mora osetno uleći u urez.

Provera

Ugaoni pokazivač

(17)

 mora da bude u liniji sa oznakom za

0° na skali

(18)

.

Podešavanje

– Otpustite zavrtanj

(49)

 pomoću krstastog odvrtača i

pokazivač ugla usmerite duž oznake 0°.

– Ponovo stegnite zavrtanj.

Transport (videti sliku R)

Pre transporta električnog alata morate preduzeti sledeće
korake:
– Postavite električni alat u transportni položaj.
– Uklonite sve delove pribora, koji se ne mogu čvrsto

montirati na električni alat.
Stavite nekorišćene listove testere za transport, ako je
moguće, u jednu zatvorenu kutiju.

– Nosite električni alat pomoću transportne ručke

(3)

 ili

uhvatite udubljenja za hvatanje

(20)

 bočno na stolu za

testerisanje.

u

Upotrebljavajte pri transportu električnog alata samo
transportne uređaje a nikada zaštitne uređaje.

Održavanje i servis

Održavanje i čišćenje

u

Izvucite pre svih radova na električnom alatu mrežni
utikač iz utičnice.

u

Držite električni alat i proreze za ventilaciju čiste, da
bi dobro i sigurno radili.

Ako je neophodna zamena priključnog voda, onda to mora
da izvede

Bosch

 ili ovlašćena servisna služba za

Bosch

električne alate, kako biste izbegli ugrožavanje bezbednosti.
Oscilatorna zaštitna hauba se uvek mora slobodno pokretati
i automatski moći zatvarati. Držite zato područje oko
oscilatorne zaštitne haube uvek čisto.
Uklonite posle svakog rada prašinu i piljevinu izduvavanjem
sa komprimovanim vazduhom ili sa nekom četkicom.
Redovno čistite klizni valjak

(26)

.

Čišćenje laserskog sočiva (videti sliku S)

– Zakrenite klateću zaštitnu haubu

(9)

 unazad i držite je u

ovoj poziciji.

– Otpustite nareckani zavrtanj

(50)

 zaštitnog poklopca

lasera

(7)

.

– Providni poklopac laserskog sočiva

(51)

 izvucite iz

zaštitnog poklopca lasera ka napred i suvom, mekanom
krpom očistite nečistoću.

– Poklopac

(51)

 ponovo vratite potpuno u zaštitni poklopac

lasera

(7)

 i ponovo zategnite nareckani zavrtanj

(50)

.

Pribor

Broj artikla

Produžno koleno

  1 619 PB6 147

Vrećica za prašinu

 1 619 PB6 246

Listovi testere za drvo i pločaste materijale, panele i
lajsne

List testere 216 x 30 mm, 48 zuba

 2 608 640 432

Listovi testere za plastiku i obojene metale

List testere 216 x 30 mm, 60 zuba

 2 608 640 446

Listovi testere za sve vrste laminatnih podova

List testere 216 x 30 mm, 60 zuba

 2 608 642 133
