Português |

59

Instruções de trabalho

Marcar a linha de corte (ver figura M)

Um raio laser indica a linha de corte da lâmina de serra.
Assim a peça pode ser exatamente posicionada para ser
serrada, sem que a cobertura de proteção angular tenha que
ser aberta.
– Para tal, ligar o raio laser com o interruptor

(30)

.

– Alinhe a sua marcação na peça a ser trabalhada ao lado

direito da linha laser.

Nota:

 Antes de serrar, verifique se a linha de corte ainda é

indicada corretamente. O raio laser pode, p. ex., ser
desajustado por vibrações devido a um uso intensivo.

Dimensões admissíveis da peça a ser trabalhada
Máximo

 de peças a serem trabalhadas:

Ângulo de meia-

esquadria

horizontal

Ângulo de meia-
esquadria vertical

Altura x largura

[mm]

0°

0°

60 x 123

0°

45°

43 x 123

45° (esquerda/

direita)

0°

60 x 80

45° (esquerda)

45°

43 x 80

45° (direita)

45°

35 x 80

Peças mínimas

 (= todas as peças que podem ser fixadas

com o grampo

(22)

 fornecido à esquerda ou à direita do

disco de serra): 145 x 50 mm (comprimento x largura)

Profundidade máx. de corte

 (0°/0°): 60 mm

Serrar peças com o mesmo comprimento (ver figura N)

Para serrar facilmente peças com o mesmo comprimento, é
possível utilizar o limitador de comprimento

(10)

.

– Solte o parafuso de fixação

(46)

 e desloque o limitador

de comprimento

(10)

 na calha de guia

(37)

 para o

comprimento da peça pretendido.

– Aperte novamente o parafuso de fixação

(46)

.

Peças mais compridas:
– Solte o parafuso de orelhas

(36)

 e puxe a calha de

guia

(37)

 para fora até ao limitador.

– Aperte novamente o parafuso de orelhas

(36)

.

– Ajuste o limitador de comprimento

(10)

 para o

comprimento da peça pretendido.

Serrar sem limitador de comprimento:
– Solte o parafuso de fixação

(46)

 e desloque o limitador

de comprimento

(10)

 na calha de guia

(37)

 totalmente

para fora.

– Rode o limitador de comprimento a 90°, para que fique

alinhado à face com o carril limitador

(11)

.

– Aperte novamente o parafuso de fixação

(46)

.

Peças especiais

Ao serrar peças curvadas ou redondas é necessário fixá-las
firmemente, de modo que não possam se movimentar. Na
linha de corte não deve haver fendas entres a peça a ser
trabalhada, o carril limitador e a mesa de serrar.

Se necessário, deverão ser fabricados suportes especiais.

Substituir as placas de alimentação (ver figura O)

A placa de alimentação

(14)

 pode ficar gasta depois de uma

utilização prolongada da ferramenta elétrica.
Placas de alimentação defeituosas devem ser substituídas.
– Coloque a ferramenta elétrica na posição de trabalho.
– Desaperte os parafusos

(47)

 com uma chave de fenda em

cruz convencional e retire a placa de alimentação
antiga

(14)

.

– Coloque a nova placa de alimentação e volte a apertar os

parafusos

(47)

.

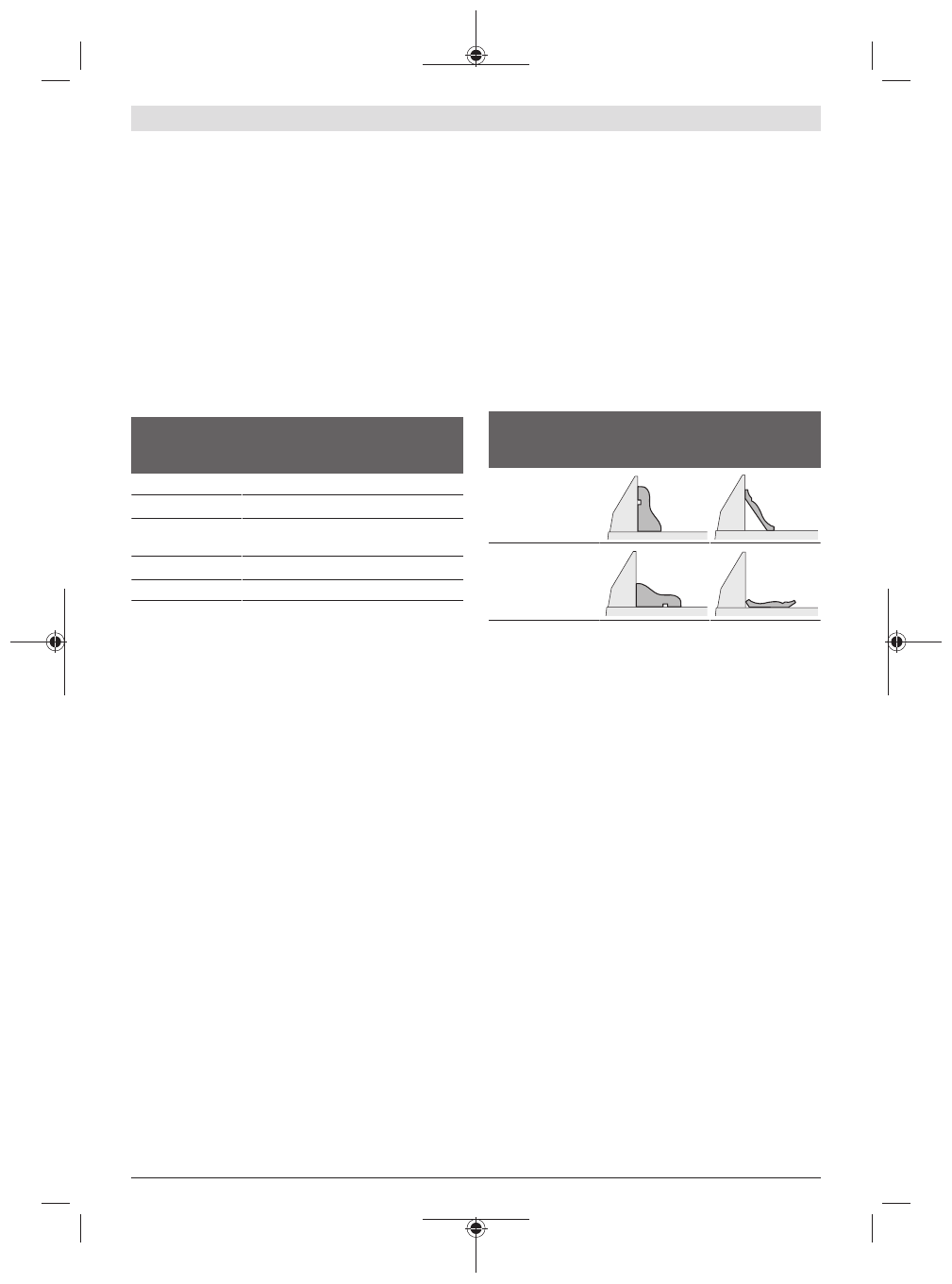

Trabalhar tramelas perfiladas

Barras perfiladas podem ser trabalhadas de duas maneiras:

Posicionamento
da peça a ser
trabalhada

Rodapé

Moldura de teto

– encostadas

contra o carril
limitador

– apoiadas de

forma plana
sobre a mesa de
serrar

Sempre deverá testar o ângulo de meia-esquadria
(horizontal e/ou vertical) ajustado num pedaço de madeira
que for deitar fora.

Verifique e realize os ajustes básicos

Após uso intensivo, deverá controlar, e se necessário
corrigir, os ajustes básicos da ferramenta elétrica, para
assegurar cortes precisos.
Para tal são necessárias experiência e ferramentas
especiais.
Uma oficina de serviço pós-venda Bosch executa este
trabalho de forma rápida e fiável.

Alinhar o carril limitador

– Coloque a ferramenta elétrica na posição de transporte.
– Rode a mesa de serra

(12)

 até ao entalhe para 0°. A

alavanca

(16)

 tem de engatar percetivelmente no

entalhe.

– Puxe o carril limitador ajustável

(23)

 totalmente para

fora.

Verificar (ver figura P1)

– Ajuste um calibre angular para 90° e coloque-o à face com

o disco de serra

(41)

 entre o carril limitador

(11)

 e o

disco de serra na mesa de serra

(12)

.

O lado do calibre angular deve estar alinhado no
comprimento completo com o carril limitador.

Ajustar (ver figura P2)

– Solte os parafusos de sextavado interior

(48)

 com a

chave sextavada interior

(32)

 fornecida.
