226

 | Română

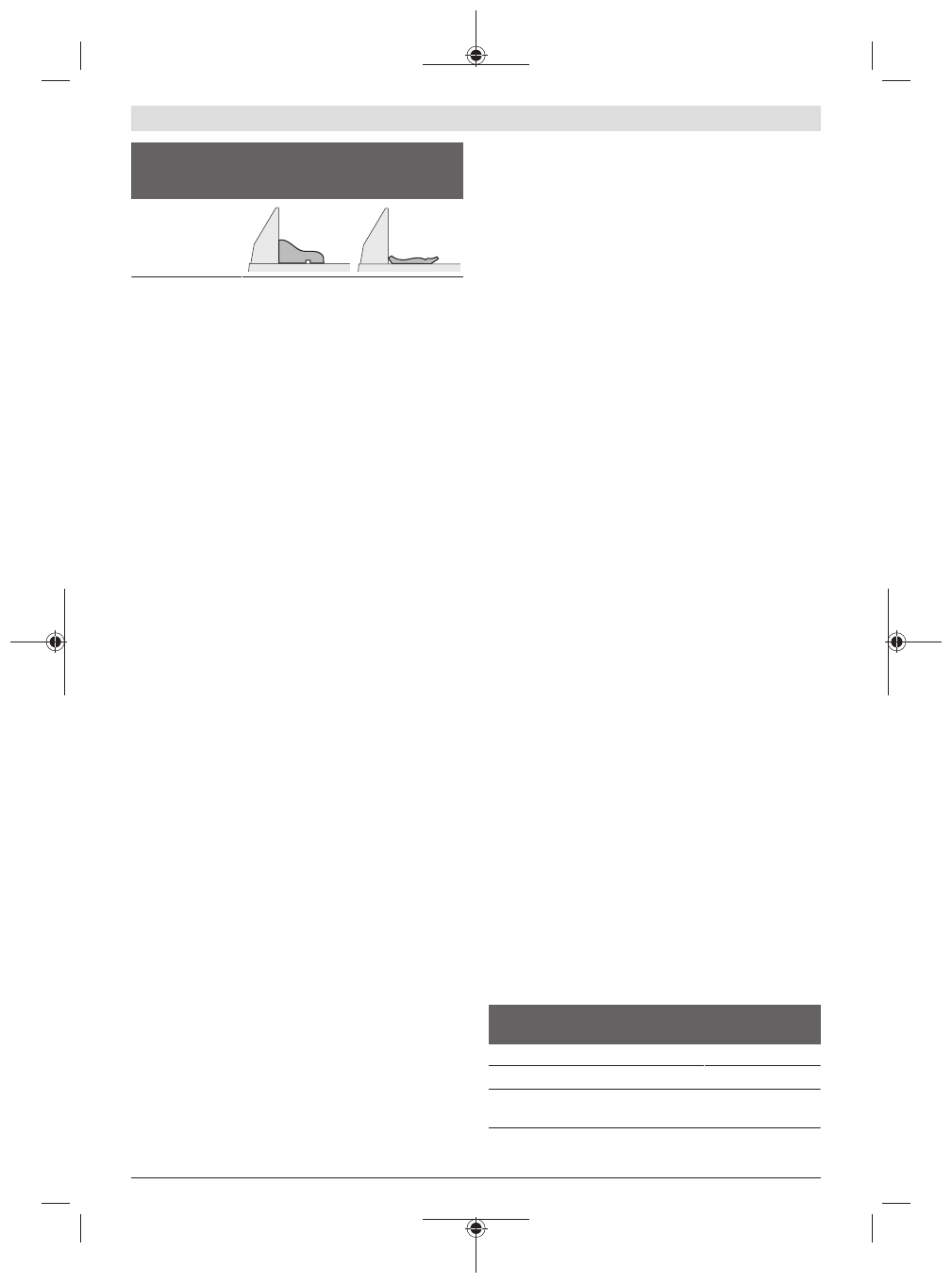

Poziţionarea
piesei de
prelucrat

şipcă pentru
pardoseală

şipcă pentru
tavan

– aşezate plan pe

masa de lucru
pentru ferăstrău

După reglarea unghiului de îmbinare pe colţ (în plan orizontal
şi/sau vertical), executaţi întotdeauna mai întâi o tăiere de
probă pe nişte deşeuri de lemn.

Verificarea şi refacerea reglajelor de bază

Pentru asigurarea unor tăieri precise, după o utilizare
intensivă, trebuie să verificaţi reglajele de bază ale sculei
electrice, iar dacă este cazul, să le refaceţi.
În acest scop, aveţi nevoie de experienţă şi de o sculă
specială corespunzătoare.
Această operaţie se execută rapid şi fiabil la un centru de
service Bosch.

Alinierea şinei opritoare

– Adu scula electrică în poziţie de transport.
– Roteşte masa de lucru pentru ferăstrău

(12)

 până la

marcajul crestat pentru 0°. Pârghia

(16)

 trebuie să se

fixeze sonor în marcajul crestat.

– Trage complet în afară şina opritoare reglabilă

(23)

.

Verificarea (consultă imaginea P1)

– Reglează un şablon de unghiuri la 90° şi aşază-l paralel cu

pânza de ferăstrău

(41)

 între şina opritoare

(11)

 şi pânza

de ferăstrău, pe masa de lucru pentru ferăstrău

(12)

.

Braţul şablonului de unghiuri trebuie să fie paralel pe
întreaga lungime cu şina opritoare.

Reglarea (consultă imaginea P2)

– Desfiletează toate şuruburile cu locaş hexagonal

(48)

 cu

ajutorul cheii hexagonale

(32)

 din pachetul de livrare.

– Răsuceşte şina opritoare

(11)

 până când şablonul de

unghiuri este paralel pe întreaga lungime.

– Strânge din nou ferm şuruburile.

Alinierea indicatorului de unghiuri (în plan orizontal)
(consultaţi imaginea Q)

– Aduceţi scula electrică în poziţie de lucru.
– Rotiţi masa de lucru pentru ferăstrău

(12)

 până la

marcajul crestat pentru 0°. Pârghia

(16)

 trebuie să se

fixeze sonor în marcajul crestat.

Verificarea

Indicatoarele de unghiuri

(17)

 trebuie să fie coliniare cu

marcajul de 0° al scalei

(18)

.

Reglarea

– Desfaceţi şurubul

(49)

 cu ajutorul unei şurubelniţei cu

capul în cruce şi aliniaţi indicatorul de unghiuri de-a lungul
marcajului de 0°.

– Strângeţi din nou ferm şurubul.

Transportul (consultă imaginea R)

Înainte de transportarea sculei electrice, trebuie să parcurgi
următoarele etape:
– Adu scula electrică în poziţie de transport.
– Scoate toate accesoriile care nu pot fi fixate ferm pe scula

electrică.
În vederea transportului, depozitează pânzele de
ferăstrău neutilizate într-un recipient închis dacă este
posibil.

– Transportă scula electrică ţinând‑o de mânerul de

transport

(3)

 sau apuc‑o de mânerele încastrate

(20)

laterale ale mesei de lucru pentru ferăstrău.

u

Pentru transportul sculei electrice folosiţi numai
dispozitivele de transport şi în niciun caz dispozitivele
de protecţie.

Întreţinere şi service

Întreţinere şi curăţare

u

Înaintea oricăror intervenţii asupra sculei electrice
scoateţi cablul de alimentare afară din priză.

u

Pentru a putea lucra bine şi sigur, menţineţi curate
scula electrică şi fantele de aerisire ale acesteia.

Dacă este necesară înlocuirea cablului de racordare, pentru
a evita periclitarea siguranţei în timpul utilizării, această
operaţie se va executa de către

Bosch

 sau de către un centru

de service autorizat pentru scule electrice

Bosch

.

Apărătoarea trebuie întotdeauna să se poată mişca liber şi să
se închidă automat. De aceea, menţineţi permanent curată
zona din jurul apărătorii.
După fiecare operaţie, îndepărtaţi praful şi aşchiile, prin
suflare cu aer comprimat sau cu ajutorul unei pensule.
Curăţă cu regularitate rola culisantă

(26)

.

Curăţarea lentilei laserului (consultă imaginea S)

– Roteşte apărătoarea-disc

(9)

 spre înapoi şi menţine-o în

această poziţie.

– Desfiletează şurubul cu cap striat

(50)

 al capacului de

protecţie a laserului

(7)

.

– Trage capacul transparent al lentilei laserului

(51)

 spre

înainte din capacul de protecţie a laserului şi îndepărtează
impurităţile utilizând o lavetă uscată, moale.

– Introdu capacul

(51)

 până la opritor înapoi în capacul de

protecţie a laserului

(7)

 şi strânge din nou ferm şurubul cu

cap striat

(50)

.

Accesorii

Număr de

identificare

Cadru extensibil

  1 619 PB6 147

Sac de colectare a prafului

 1 619 PB6 246

Pânze de ferăstrău pentru lemn şi placaje, paneluri şi
şipci

1 609 92A 6DZ | (15.03.2021)

Bosch Power Tools
