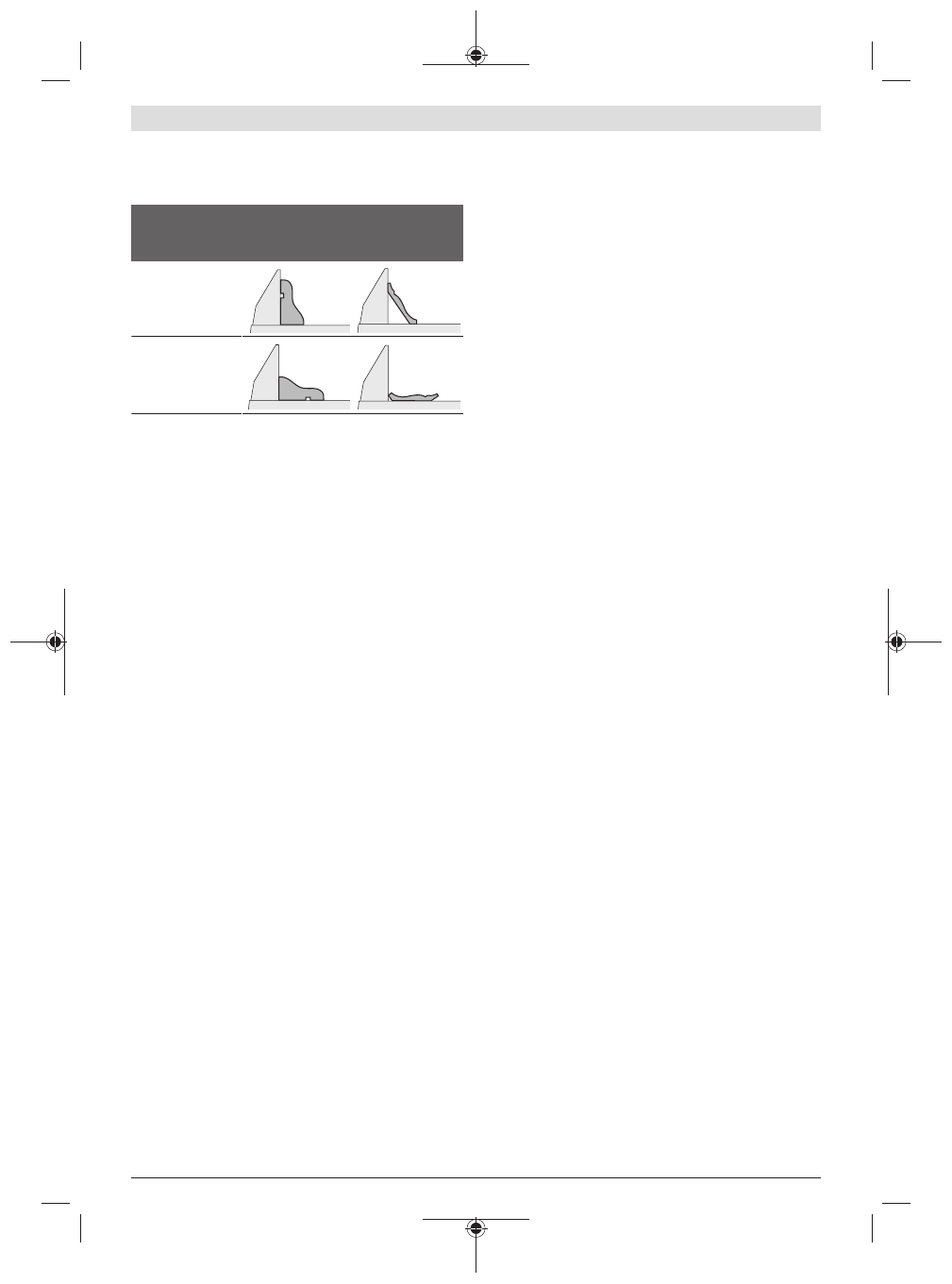

Corte de listones perfilados

Los listones perfilados pueden cortarse siguiendo dos pro-
cedimientos diferentes:

Posicionamiento
de la pieza de tra-
bajo

Rodapiés

Moldura para te-
chos

– apoyada contra

la regleta tope

– colocada plana

sobre la mesa
de corte

Pruebe el ángulo de inglete ajustado (horizontal y/o vertical)
siempre primero en un resto de madera de desperdicio.

Comprobación y reajuste del ajuste básico

Si la herramienta eléctrica ha estado sometida a un uso in-
tenso, deberá verificarse y reajustarse, dado el caso, para
garantizar un corte exacto.
Para ello se requiere cierta experiencia y la correspondiente
herramienta especial.
El servicio técnico Bosch realiza este trabajo rápida y con-
cienzudamente.

Alineación de la regleta tope

– Coloque la herramienta eléctrica en la posición de trans-

porte.

– Gire la mesa de cortar

(12)

 hasta la muesca de 0°. La pa-

lanca

(16)

 debe enclavar en la muesca perceptiblemente.

– Tire completamente hacia afuera la regleta tope ajustable

(23)

.

Comprobación (ver figura P1)

– Ajuste un calibre de ángulos a 90° y colóquelo enrasado

con la hoja de sierra

(41)

 entre la regleta de tope

(11)

 y

la hoja de sierra sobre la mesa de corte

(12)

.

El brazo del calibre de ángulos deberá asentar en toda su
longitud contra la regleta tope.

Reajuste (ver figura P2)

– Suelte todos los tornillos con hexágono interior

(48)

 con

la llave macho hexagonal

(32)

 adjunta al suministro.

– Gire el riel de tope

(11)

, hasta que el calibre de ángulos

quede enrasado en toda la longitud.

– Apriete los tornillos.

Alinear el indicador de ángulo (horizontal) (ver figura Q)

– Coloque la herramienta eléctrica en la posición de traba-

jo.

– Gire la mesa de cortar

(12)

 hasta la muesca de 0°. La pa-

lanca

(16)

 debe enclavar en la muesca perceptiblemente.

Control

El indicador de ángulo

(17)

 debe estar en una línea con la

marca de 0 mm de la escala

(18)

.

Reajuste

– Suelte el tornillo

(49)

 con el destornillador de estrella y

ajuste el indicador de ángulo a lo largo de la marca de 0°.

– A continuación, apriete el tornillo.

Transporte (ver figura R)

Antes de transportar la herramienta eléctrica deberá realizar
los pasos siguientes:
– Coloque la herramienta eléctrica en la posición de trans-

porte.

– Retire todos los accesorios que no puedan montarse de

forma fija en la herramienta eléctrica.
Procure transportar siempre las hojas de sierra que no
precise en un recipiente cerrado.

– Lleve la herramienta eléctrica por el asa de transporte

(3)

o por las concavidades de asidero

(20)

 laterales de la me-

sa de corte.

u

Para transportar la herramienta eléctrica sujétela ex-
clusivamente por los dispositivos de transporte y ja-
más por los dispositivos de protección.

Mantenimiento y servicio

Mantenimiento y limpieza

u

Antes de cualquier manipulación en la herramienta
eléctrica, sacar el enchufe de red de la toma de co-
rriente.

u

Mantenga limpia la herramienta eléctrica y las rejillas
de refrigeración para trabajar con eficacia y seguri-
dad.

Si es necesario reemplazar el cable de conexión, entonces
esto debe ser realizado por

Bosch

 o por un servicio técnico

autorizado para herramientas eléctricas

Bosch

, para evitar

riesgos de seguridad.
La caperuza protectora pendular deberá poder moverse y
cerrarse siempre por sí sola. Por ello, es necesario mantener
limpio siempre el área en torno a la caperuza protectora pen-
dular.
Después de cada fase de trabajo, elimine el polvo y las viru-
tas soplando aire comprimido o con un pincel.
Limpie periódicamente el rodillo

(26)

.

Limpieza del lente láser (ver figura S)

– Gire la caperuza protectora pendular

(9)

 hacia atrás y

manténgala en esa posición.

– Suelte el tornillo moleteado

(50)

 de la tapa de protección

del láser

(7)

.

– Tire de la cubierta transparente del lente del láser

(51)

hacia adelante para sacarla de la tapa de protección del
láser y limpie la suciedad con un paño seco y suave.

– Vuelva a introducir la cubierta

(51)

 en la tapa de protec-

ción del láser

(7)

 hasta el tope y apriete de nuevo el torni-

llo moleteado

(50)

.
