 | Čeština

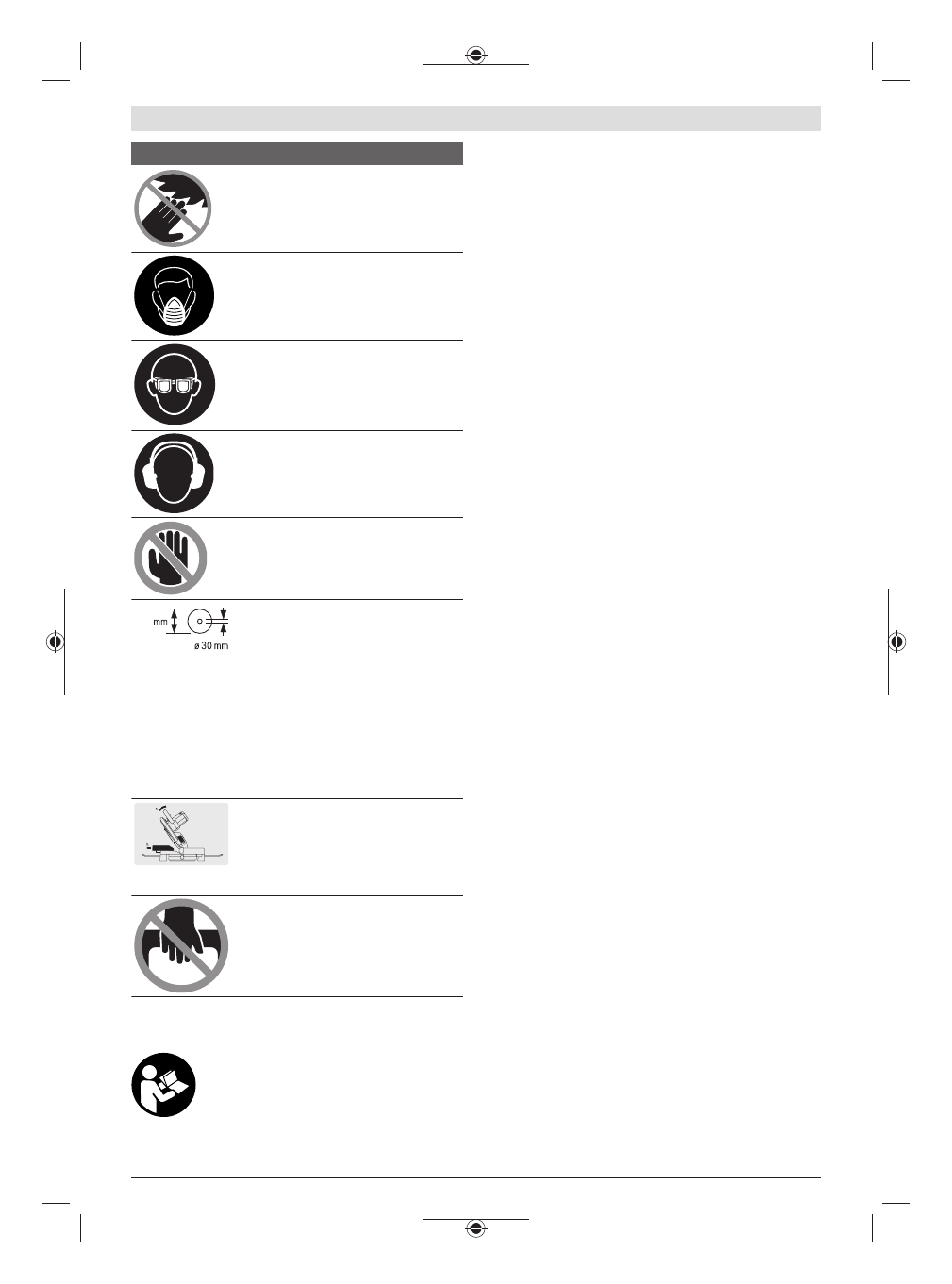

Symboly a jejich význam

Nedávejte ruce do oblasti řezání, když
elektrické nářadí běží.

 Při kontaktu

s pilovým kotoučem hrozí nebezpečí
poranění.

Noste ochrannou masku proti prachu.

Noste ochranné brýle.

Noste ochranu sluchu.

 Působení hluku

může způsobit ztrátu sluchu.

Nebezpečná oblast! Mějte ruce, prsty
nebo paže co možná nejdále od této
oblasti.

216

ø max.

Dbejte na rozměry pilového kotouče.
Průměr otvoru musí bez vůle pasovat na
vřeteno nářadí. Pokud je nutné použít
redukce, dbejte na to, aby rozměry
redukce odpovídaly tloušťce těla kotouče
a průměru otvoru pilového kotouče a dále
průměru vřetena nářadí. Pokud možno
používejte redukce, které jsou součástí
dodávky pilového kotouče.

Průměr pilového kotouče musí souhlasit
s údajem na symbolu.

Při řezání vertikálních pokosových úhlů je
nutné nastavitelnou dorazovou lištu
vytáhnout ven, resp. úplně odstranit.

Elektrické nářadí nikdy nenoste za
rukojeť kluzného ramena nářadí.

Popis výrobku a výkonu

Přečtěte si všechna bezpečnostní
upozornění a všechny pokyny.

 Nedodržování

bezpečnostních upozornění a pokynů může mít
za následek úraz elektrickým proudem, požár
a/nebo těžká poranění.

Řiďte se obrázky v přední části návodu k obsluze.

Použití v souladu s určeným účelem

Elektronářadí je určené jako stacionární stroj k provádění
podélných a příčných řezů s rovným průběhem řezu do
tvrdého a měkkého dřeva a dále dřevotřískových
a dřevovláknitých desek. Přitom jsou možné horizontální
pokosové úhly od −47° do +47° a vertikální pokosové úhly
od 0° do +45°.
Při použití příslušných pilových kotoučů je možné řezání
hliníkových profilů a plastu.

Zobrazené součásti

Číslování zobrazených součástí se vztahuje na zobrazení
elektronářadí na stránce s obrázky.

(1)

Vak na prach

(2)

Ochranný kryt

(3)

Přepravní držadlo

(4)

Držadlo

(5)

Blokování zapnutí vypínače

(6)

Varovný štítek laseru

(7)

Ochranný kryt laseru

(8)

Výstupní otvor laserového paprsku

(9)

Kyvný ochranný kryt

(10)

Délkový doraz

(11)

Dorazová lišta

(12)

Stůl pily

(13)

Upínací šroub prodlužovacího oblouku

(14)

Vkládací deska

(15)

Zajišťovací knoflík pro libovolné pokosové úhly
(horizontální)

(16)

Páčka pro přednastavení pokosového úhlu
(horizontálního)

(17)

Ukazatel pokosového úhlu (horizontálního)

(18)

Stupnice pokosového úhlu (horizontálního)

(19)

Montážní otvory

(20)

Prohlubně pro uchopení

(21)

Prodlužovací oblouk

(22)

Šroubová svěrka

(23)

Nastavitelná dorazová lišta

(24)

Stupnice pro pokosový úhel (vertikální)

(25)

Ukazatel úhlu (vertikálního)

(26)

Vodicí váleček

(27)

Usměrňovač třísek

(28)

Aretace vřetena

(29)

Vypínač

(30)

Spínač pro zapnutí/vypnutí laseru (vyznačení linie
řezu)

(31)

Vyfukování třísek

(32)

Klíč na vnitřní šestihran
