Suomi |

117

Työskentelyohjeita

Sahauslinjan merkintä (katso kuva M)

Lasersäde näyttää sahanterän sahauslinjan. Tämä mahdollis-
taa työkappaleen tarkan kohdistamisen sahausasentoon il-
man heilurisuojuksen avaamista.
– Kytke tätä varten lasersäde päälle kytkimen

(30)

 avulla.

– Kohdista työkappaleen merkintä laserlinjan oikeaan reu-

naan.

Huomautus:

 tarkasta uudelleen ennen sahausta, että laser-

säde näyttää sahauslinjan oikein. Lasersäteen kohdistus
saattaa siirtyä esim. raskaassa käytössä syntyvän tärinän ta-
kia.

Työkappaleen sallitut mitat
Maks.

 työkappaleet:

Vaakasuuntainen

jiirikulma

Pystysuuntainen
jiirikulma

Korkeus x leveys

[mm]

0°

0°

60 x 123

0°

45°

43 x 123

45° (vasen/oikea)

0°

60 x 80

45° (vasen)

45°

43 x 80

45° (oikea)

45°

35 x 80

Min. työkappaleet

 (= kaikki sellaiset työkappaleet, jotka voi

kiinnittää mukana toimitetun ruuvipuristimen

(22)

 kanssa

sahanterän vasemmalle tai oikealle puolelle): 145 x 50 mm
(pituus x leveys)

Maks. sahaussyvyys

 (0°/0°): 60 mm

Samanpituisten työkappaleiden sahaaminen (katso kuva
N)

Samanpituisten työkappaleiden helppoon sahaukseen voit
käyttää pituusohjainta

(10)

.

– Löysää kiristysruuvia

(46)

 ja siirrä pituusohjainta

(10)

ohjainkiskossa

(37)

 halutulle työkappalepituudelle.

– Kiristä kiristysruuvi

(46)

.

Pitkät työkappaleet:
– Löysää kiinnitysruuvia

(36)

 ja vedä ohjainkiskoa

(37)

ulospäin ääriasentoonsa.

– Kiristä kiinnitysruuvi

(36)

.

– Säädä pituusohjain

(10)

 halutulle työkappalepituudelle.

Sahaaminen ilman pituusohjainta:
– Löysää kiristysruuvia

(46)

 ja siirrä pituusohjainta

(10)

ohjainkiskossa

(37)

 ulospäin ääriasentoonsa.

– Käännä pituusohjainta 90°:n verran niin, että se on ohjain-

kiskon

(11)

 tasalla.

– Kiristä kiristysruuvi

(46)

.

Erikoismalliset työkappaleet

Kun sahaat kaarevia tai pyöreitä työkappaleita, niiden paikal-
taan siirtyminen on estettävä erityisen huolellisesti.Sahaus-
linjan kohdalla ei saa olla rakoa työkappaleen, ohjainkiskon
ja sahapöydän välillä.
Tarvittaessa on valmistettava tehtävään räätälöityjä pidik-
keitä.

Kulutuslevyjen vaihtaminen (katso kuva O)

Pitkän ajan kuluessa kulutuslevy

(14)

 saattaa kulua vähitel-

len loppuun.
Vaihda vialliset kulutuslevyt.
– Aseta sähkötyökalu käyttöasentoon.
– Irrota ruuvit

(47)

 tavallisella ristipääruuvitaltalla ja ota

vanha kulutuslevy

(14)

 pois.

– Asenna uusi kulutuslevy ja kiristä ruuvit

(47)

.

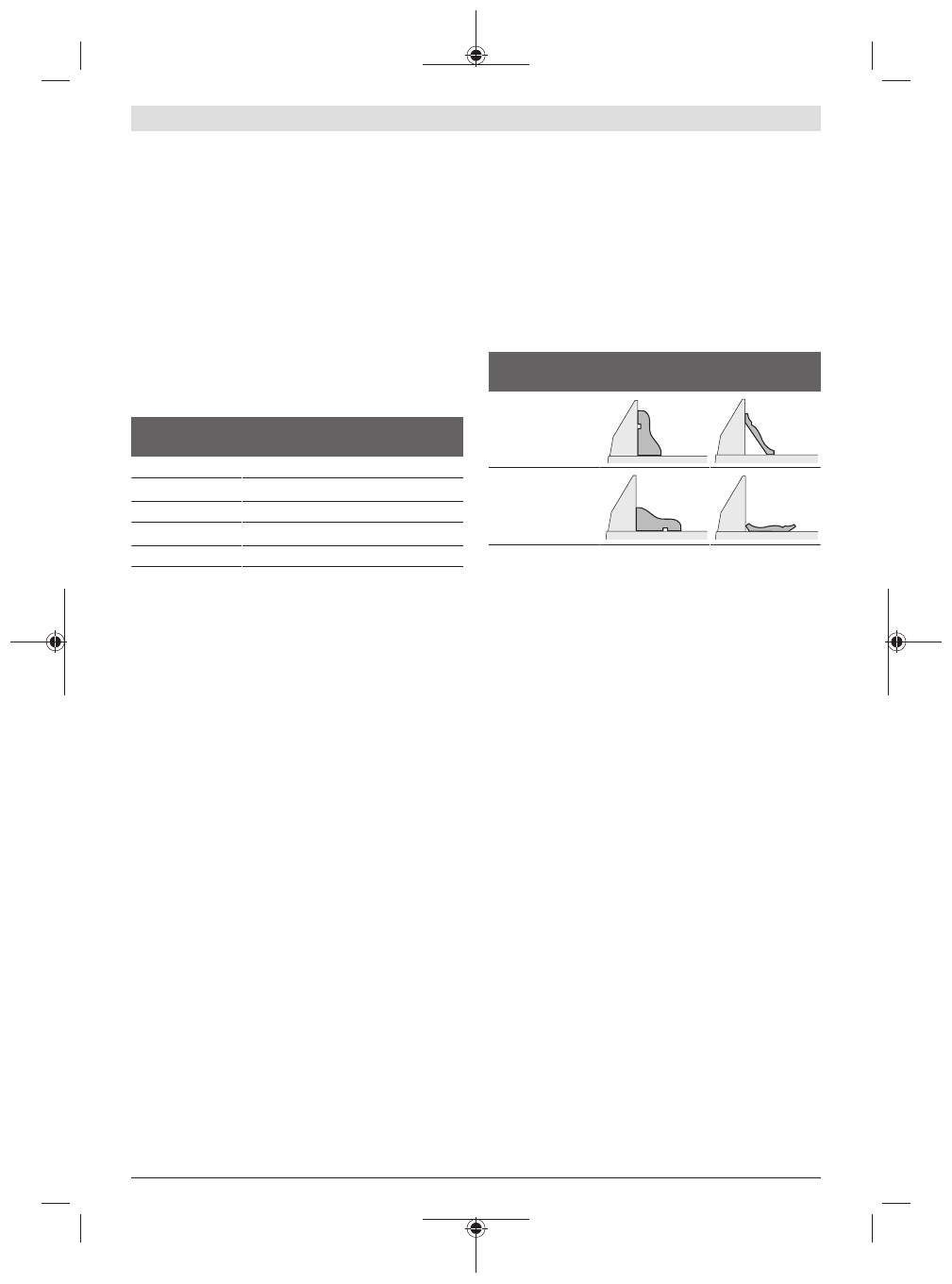

Profiililistojen työstäminen

Profiililistoja voidaan työstää kahdella eri tavalla:

Työkappaleen si-
joitus

Jalkalistat

Sisäkattolistat

– Painettuna oh-

jainkiskoa vas-
ten

– Tasaisesti saha-

pöydän päällä

Kokeile sahata säädetyn jiirikulman (vaakasuuntainen ja/tai
pystysuuntainen) kanssa aina ensin hukkapalaan.

Perusasetusten tarkistus ja säätö

Raskaan käytön jälkeen sähkötyökalun perusasetukset täy-
tyy tarkastaa ja tarvittaessa säätää tarkkojen sahaustulosten
varmistamiseksi.
Siihen tarvitaan kokemusta ja asianmukaista erikoistyökalua.
Valtuutetut Bosch-huoltopisteet suorittavat nämä tehtävät
nopeasti ja luotettavasti.

Ohjainkiskon suuntaus

– Aseta sähkötyökalu kuljetusasentoon.
– Käännä sahapöytää

(12)

 0°-loveen asti. Vivun

(16)

 täytyy

lukittua tuntuvasti loveen.

– Vedä säädettävä ohjainkisko

(23)

 ulkoääriasentoon.

Tarkastaminen (katso kuva P1)

– Säädä kulmatulkki 90°:n kulmaan ja aseta se sahanterää

(41)

 vasten ohjainkiskon

(11)

 ja sahanterän väliin saha-

pöydälle

(12)

.

Kulmatulkin varren täytyy olla koko pituudeltaan ohjainkis-
koa vasten.

Säätäminen (katso kuva P2)

– Avaa kuusiokoloruuvit

(48)

 mukana toimitetulla kuusioko-

loavaimella

(32)

.

– Käännä ohjainkiskoa

(11)

, kunnes kulmatulkki on koko pi-

tuudeltaan sitä vasten.

– Kiristä ruuvit.

Kulmaosoittimen (vaakasuuntainen) kohdistaminen
(katso kuva Q)

– Aseta sähkötyökalu käyttöasentoon.
– Käännä sahapöytää

(12)

 0°-loveen asti. Vivun

(16)

 täytyy

napsahtaa tuntuvasti kiinni loveen.
