Magyar |

179

laptól oldalra.

 Ezzel a teste védve van egy lehetséges

visszarúgás következményeitől.

– Tartsa távol a kezét, az ujjait és a karját a forgó fűrészlap-

tól.

– Ne keresztezze a karjait a szerszámkar előtt.

Fűrészelés (rövidítés)

– A méreteinek megfelelően szorosan fogja be a megmun-

kálásra kerülő munkadarabot.

– Állítsa be a kívánt vízszintes és/vagy függőleges sarkaló-

szöget.
Jobb oldali vízszintes sarkalószögek fűrészeléséhez
a

(10)

 egészen ki kell húzni vagy el kell távolítani.

– Kapcsolja be az elektromos kéziszerszámot.
– Vezesse a szerszámkart a

(4)

 fogantyúval lassan lefelé.

– Tolja keresztül egyenletes előtolással a fűrészfejet a mun-

kadarabon.

– Kapcsolja ki az elektromos kéziszerszámot és várja meg,

amíg a

(41)

 fűrészlap teljesen leáll.

– Vezesse lassan felfelé a szerszámkart.

Munkavégzési tanácsok

A vágási vonal bejelölése (lásd a M ábrát)

Egy lézersugár jelzi a fűrészlap vágási vonalát. Így a munka-
darab helyzetét a fűrészeléshez pontosan beállíthatja, anél-
kül, hogy ehhez ki kellene nyitnia a lengő védőburkolatot.
– Ehhez kapcsolja be a

(30)

 kapcsolóval a lézersugarat.

– Állítsa be a munkadarabon a jelölést a lézervonal jobb szé-

léhez.

Figyelem:

 Ellenőrizze a fűrészelés megkezdése előtt, hogy a

vágási vonal még helyesen kerül-e kijelzésre. A lézersugár
beállítása például az intenzív használat során fellépő rezgé-
sek következtében megváltozhat.

Megengedett munkadarab méretek
Maximális méretű

 munkadarabok:

Vízszintes sarka-

lószög

Függőleges sar-
kalószög

Magasság x szé-

lesség [mm]

0°

0°

60 x 123

0°

45°

43 x 123

45° (balra/jobbra)

0°

60 x 80

45° (balra)

45°

43 x 80

45° (jobbra)

45°

35 x 80

Minimális méretű munkadarabok

 (= minden olyan munka-

darab, amelyet a berendezéssel szállított

(22)

 csavaros szo-

rítóval a fűrészlaptól balra vagy jobbra be lehet fogni):
145 x 50 mm (hosszúság x szélesség)

Maximális vágási mélység

 (0°/0°): 60 mm

Azonos hosszúságú munkadarabok fűrészelése (lásd
a N ábrát)

Hosszú munkadarabok egyszerű fűrészeléséhez jól használ-
ható a

(10)

 hosszirányú ütköző.

– Oldja ki a

(46)

 szorítócsavart és a munkadarab kívánt

hosszúságának megfelelően tolja el a

(10)

 hosszirányú üt-

közőt a

(37)

 vezetősínben.

– Húzza meg ismét szorosra a

(46)

 szorítócsavart.

Hosszabb munkadarabok:
– Oldja ki a

(36)

 szárnyascsavart és húzza ki ütközésig

a

(37)

 vezetősínt.

– Húzza meg ismét szorosra a

(36)

 szárnyascsavart.

– Állítsa be a munkadarab kívánt hosszának megfelelően

a

(10)

 hosszirányú ütközőt.

Fűrészelés hosszirányú ütköző nélkül:
– Oldja ki a

(46)

 szorítócsavart és tolja el

a

(10)

 hosszirányú ütközőt a

(37)

 vezetősínben egészen

kifelé.

– Fordítsa el 90°-ra a hosszirányú ütközőt, úgy hogy egy sík-

ba kerüljön a

(11)

 ütközősínnel.

– Húzza meg ismét szorosra a

(46)

 szorítócsavart.

Különleges munkadarabok

Görbe vagy körkörös keresztmetszetű munkadarabok fűré-
szelésekor ezeket külön be kell biztosítani elcsúszás ellen. A
vágási vonalon nem szabad rést hagyni a munkadarab, az üt-
közősín és a fűrészasztal között.
Szükség esetén speciális tartókat kell készíteni.

A felszakadásgátló betétlapok kicserélése (lásd a
O ábrát)

A

(14)

 felszakadásgátló betétlap az elektromos kéziszer-

szám hosszabb használata során elkophat.
Ha egy betétlap megrongálódott, azt azonnal cserélje ki.
– Hozza munkahelyzetbe az elektromos kéziszerszámot.
– Csavarja ki egy a kereskedelemben szokványosan kapha-

tó kereszthornyos csavarhúzóval a

(47)

 csavarokat és ve-

gye ki a régi

(14)

 felszakadásgátló betétlapot.

– Tegye be az új betétlapot és a

(47)

 rögzítőcsavarokkal

húzza meg ismét szorosra.

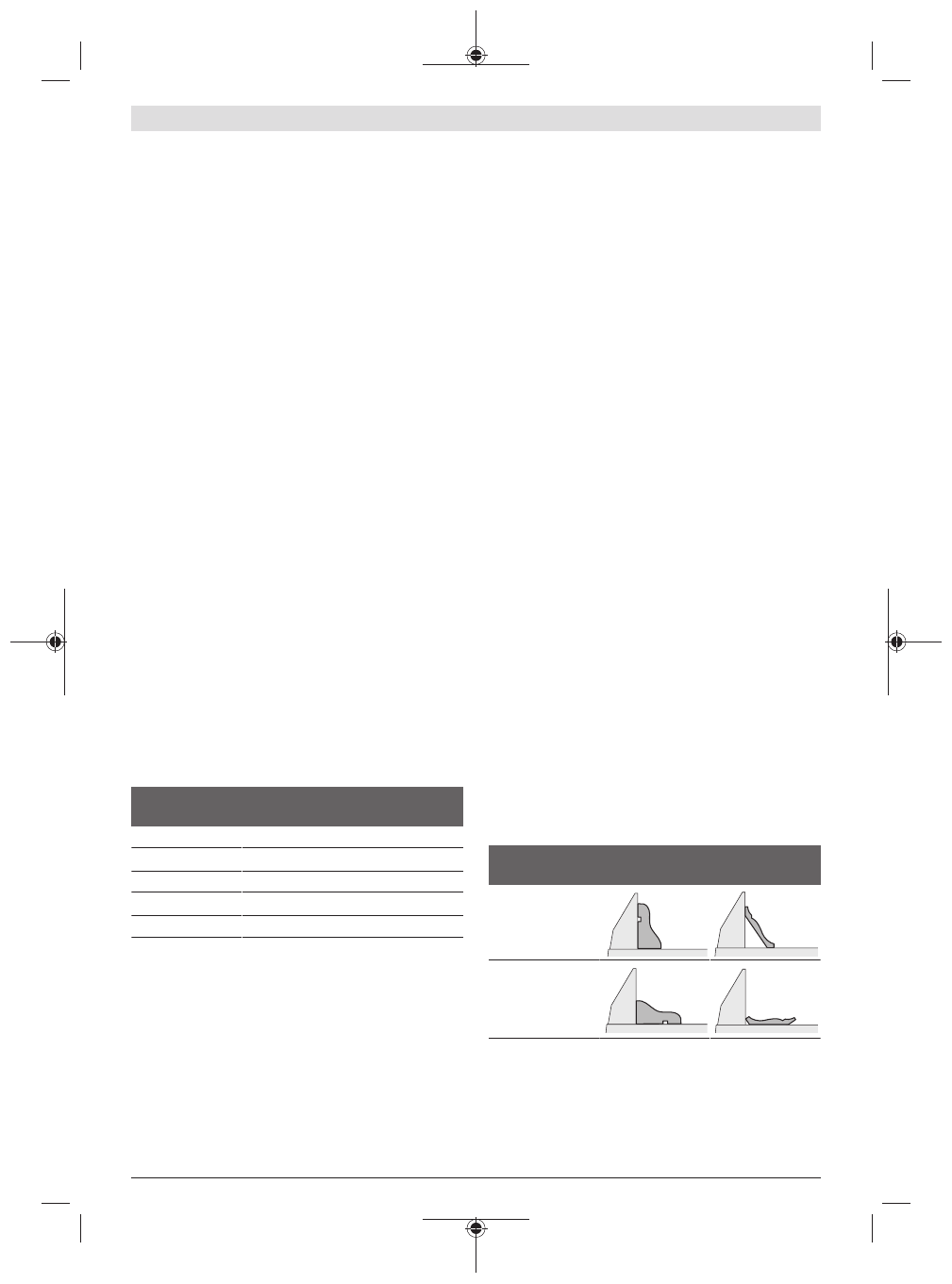

Profillécek megmunkálása

Profilléceket két különböző módon lehet megmunkálni:

A munkadarab
pozicionálása

Padlóléc

Mennyezetléc

– az ütközősínhez

nyomva,

– laposan a fű-

részasztalra fek-
tetve

A beállított (vízszintes és/vagy függőleges) sarkalószöget
először mindig próbálja ki egy hulladékdarabon.

Az alapbeállítások ellenőrzése és beállítása

A precíz vágások biztosítására az elektromos szerszám alap-
beállításait intenzív használat után ellenőrizni kell és szükség
