Eesti |

281

meeles. Sümbolite õige tõlgendus aitab teil elektrilist
tööriista käsitseda paremini ja ohutumalt.

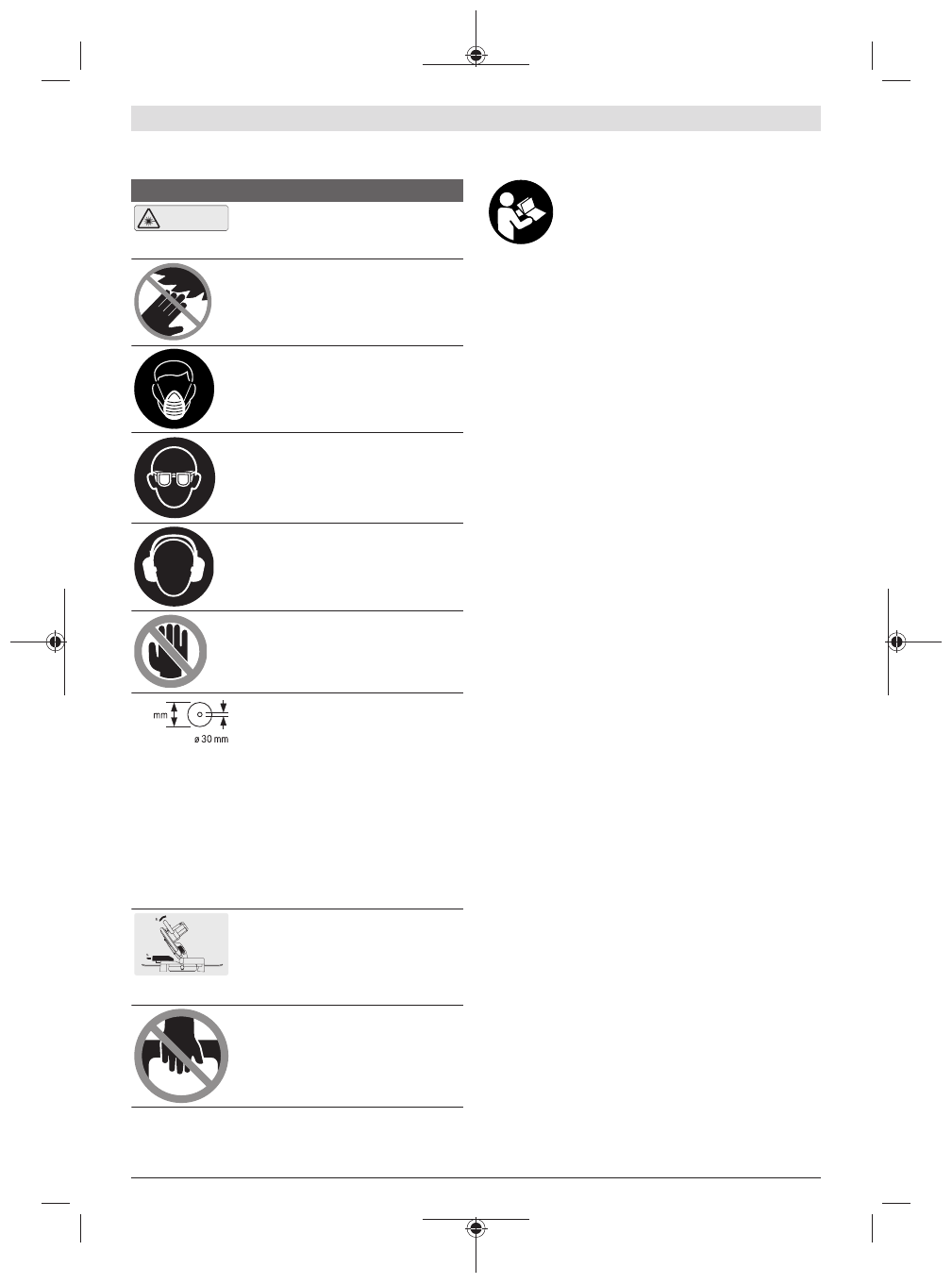

Sümbolid ja nende tähendus

LASER RADIATION

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

EN 60825-1:2014

<1mW,  635 nm

Laserikiirgus
Ärge vaadake kiire suunas
2. klassi laser

Kui elektriline tööriist töötab, ärge
viige oma käsi saagimispiirkonda.

Saekettaga kokkupuute korral võite end
vigastada.

Kandke tolmukaitsemaski.

Kandke kaitseprille.

Kandke kuulmiskaitsevahendeid.

 Müra

võib kuulmist kahjustada.

Ohtlik piirkond! Hoidke käed, sõrmed
ja käsivarred sellest piirkonnast
eemal.

216

ø max.

Pöörake tähelepanu saeketta
mõõtmetele. Siseava läbimõõt peab
seadme spindliga lõtkuta sobima. Kui
vajalik on kahandusdetailide kasutamine,
siis veenduge, et kahandusdetaili
mõõtmed sobivad saeketta paksuse ja
siseava läbimõõduga ning tööriista
spindli läbimõõduga. Võimaluse korral
kasutage saekettaga kaasas olevaid
kahandusdetaile.

Saeketta läbimõõt peab vastama
sümbolil toodud väärtusele.

Vertikaalsete kaldenurkade saagimisel
tuleb reguleeritavat tugirööbast
väljapoole tõmmata või see täielikult
eemaldada.

Elektritööriista kandmisel ärge hoidke
seda kunagi tööriista pidemest.

Toote kirjeldus ja kasutusjuhend

Lugege läbi kõik ohutusnõuded ja juhised.

Ohutusnõuete ja juhiste eiramine võib kaasa
tuua elektrilöögi, tulekahju ja/või raskeid
vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Elektriline tööriist on statsionaarse seadmena ette nähtud
sirgete piki- ja ristlõigete tegemiseks kõvas ja pehmes puidus
ning laast- ja kiudplaatides. Sealjuures on võimalikud
horisontaalsed kaldenurgad –47° kuni +47° ning
vertikaalsed kaldenurgad 0° kuni +45°.
Vastavate saeketaste kasutamisel on võimalik saagida
alumiiniumprofiile ja plaste.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel
toodud numbrid.

(1)

Tolmukott

(2)

Kaitsekate

(3)

Transpordipide

(4)

Käepide

(5)

Sisse-/väljalüliti sisselülitustõkis

(6)

Laseri hoiatussilt

(7)

Laseri kaitsekate

(8)

Laserikiirguse väljumisava

(9)

Pendel-kaitsekate

(10)

Pikkusepiirik

(11)

Tugirööbas

(12)

Saepink

(13)

Pikenduskaare kinnituspoldid

(14)

Vaheplaat

(15)

Suvalise horisontaalse kaldenurga lukustuspide

(16)

Horisontaalse kaldenurga eelseadmishoob

(17)

Horisontaalse kaldenurga väärtuse näidik

(18)

Horisontaalse kaldenurga skaala

(19)

Paigaldusavad

(20)

Haardesüvendid

(21)

Pikenduskaar

(22)

Pitskruvi

(23)

Reguleeritav tugirööbas

(24)

Vertikaalse kaldenurga skaala

(25)

Vertikaalse nurga väärtuse näidik

(26)

Liugrull

(27)

Laastude suunaja

(28)

Spindlilukustus

(29)

Sisse-/väljalüliti

(30)

Laseri (lõikejoone märgistuse) sisse-/väljalüliti
