Türkçe |

133

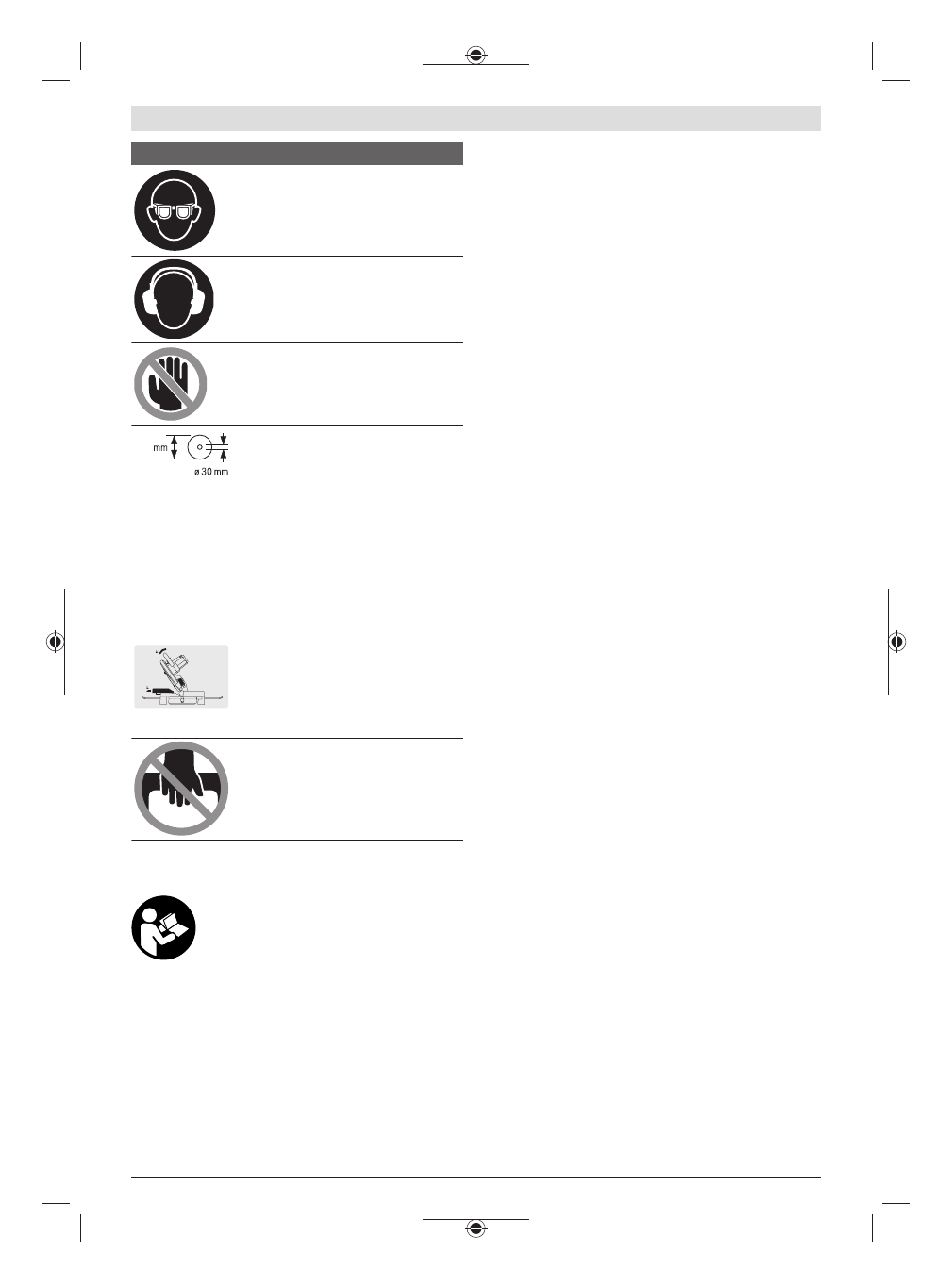

Semboller ve anlamları

Koruyucu gözlük kullanın.

Kulak koruması kullanın.

 Çalışırken

çıkan gürültü kalıcı işitme kayıplarına
neden olabilir.

Tehlikeli alan! Ellerinizi, parmaklarınızı
veya kollarınızı mümkün olduğu kadar
bu alandan uzak tutun.

216

ø max.

Testere bıçağının ölçülerine dikkat edin.
Testere bıçağının delik çapı hiç boşluk
bırakmadan alet miline uymalıdır.
Redüktör parçalarının kullanılması gerekli
olduğunda, redüktör parçası ölçülerinin
testere bıçağı kalınlığına, delik çapına ve
uç mili çapına uygun olmasına dikkat
edin. Mümkün olduğu kadar testere
bıçağı ile birlikte teslim edilen redüktör
parçalarını kullanın.

Testere bıçağı çapı sembol üzerindeki
veriye uymalıdır.

Dikey gönye açılarında testereleme
yaparken, konumu ayarlanabilir dayama
rayının dışarıya doğru çekilmesi veya
bütünüyle çıkartılması gerekir.

Elektrikli el aletini hiçbir zaman
tutamaktan tutarak taşımayın.

Ürün ve performans açıklaması

Bütün güvenlik talimatını ve uyarıları
okuyun.

 Güvenlik talimatlarına ve uyarılara

uyulmadığı takdirde elektrik çarpmasına,
yangına ve/veya ciddi yaralanmalara neden
olunabilir.

Lütfen kullanma kılavuzunun ön kısmındaki resimlere dikkat
edin.

Usulüne uygun kullanım

Bu elektrikli el aleti; bir tezgâh aleti olarak sert ve yumuşak
ahşap ile yonga ve elyaflı plakalarda düz hatlı uzunlamasına
ve çapraz kesim işleri için tasarlanmıştır. –47° ile +47° arası
yatay gönye açıları ve 0° ile +45° arası dikey gönye açıları
mümkündür.

Uygun testere bıçakları kullanılarak alüminyum profil
levhaların ve plastiklerin testerelenmesi de mümkündür.

Şekli gösterilen elemanlar

Şekli gösterilen elemanların numaraları grafik sayfasındaki
elektrikli el aleti resmindeki numaralarla aynıdır.

(1)

Toz torbası

(2)

Koruyucu kapak

(3)

Taşıma tutamağı

(4)

Tutamak

(5)

Açma/kapama şalteri emniyeti

(6)

Lazer uyarı etiketi

(7)

Lazer koruma kapağı

(8)

Lazer ışını çıkış deliği

(9)

Pandül koruma kapağı

(10)

Boylamasına dayanak noktası

(11)

Dayama rayı

(12)

Testere tezgahı

(13)

Uzatma braketinin sıkma vidası

(14)

Yerleştirme plakası

(15)

İstenen gönye açısı için sabitleme topuzu (yatay)

(16)

Gönye açısı ön ayarı kolu (yatay)

(17)

Gönye açısı göstergesi (yatay)

(18)

Gönye açısı ölçeklendirme (yatay)

(19)

Montaj delikleri

(20)

Tutamak girintileri

(21)

Uzatma kolu

(22)

Vidalı işkence

(23)

Konumu ayarlanabilir dayama rayı

(24)

Gönye açısı ölçeklendirmesi (dikey)

(25)

Açı göstergesi (dikey)

(26)

Kayar makara

(27)

Talaş itici

(28)

Mil kilidi

(29)

Açma/kapama şalteri

(30)

Lazer açma/kapama şalteri (kesme hattı işareti)

(31)

Talaş atma yeri

(32)

İç altıgen anahtar

(33)

İstenen gönye açısı için germe tutamağı (dikey)

(34)

Taşıma emniyeti

(35)

Vidalı işkence delikleri

(36)

Boylamasına dayanak noktasının kılavuz rayını
sabitlemek için kelebek vida

(37)

Boylamasına dayanak noktasının kılavuz rayı

(38)

Uzatma braketinin emniyet vidası

(39)

Testere bıçağı sabitlemesi için iç altıgen vida

(40)

Sıkma flanşı

(41)

Testere bıçağı
