38

 | Français

– Placez l’outil électroportatif dans la position de travail.
– Dévissez les vis

(47)

 avec un tournevis cruciforme et reti-

rez l’ancien pare-éclats

(14)

.

– Insérez le nouveau pare-éclats puis resserrez les vis de

fixation

(47)

.

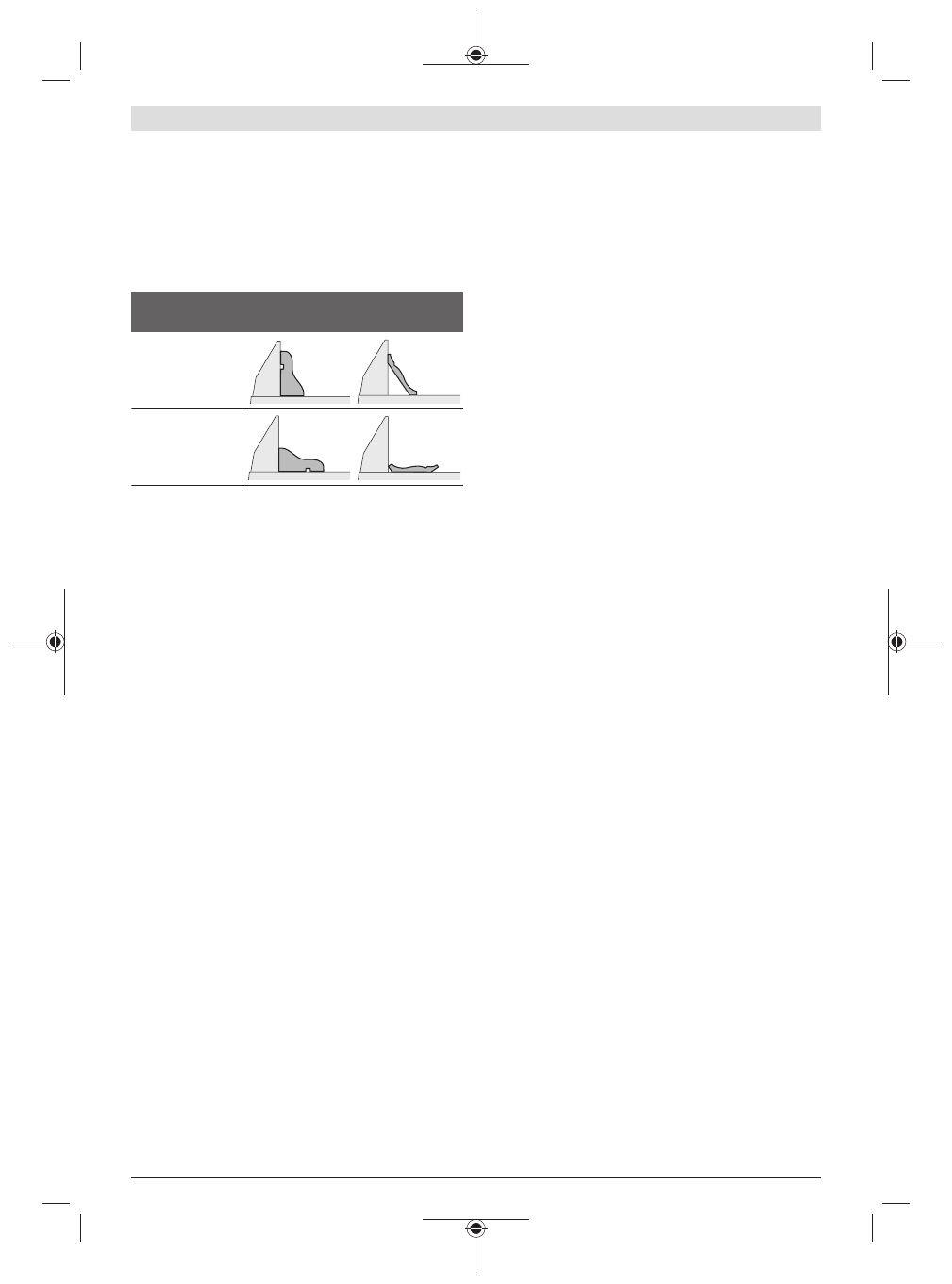

Travailler les liteaux profilés

Il est possible de découper les profilés de deux façons :

Positionnement
de la pièce

Plinthe

Corniche

– positionnée

contre la butée

– placée à plat sur

la table

Après avoir réglé un angle (angle d'onglet et/ou angle d'incli-
naison), effectuez toujours d'abord un essai sur une chute
de bois.

Contrôle et correction des réglages de base

Pour pouvoir réaliser des coupes précises, il est nécessaire
après une utilisation intensive de contrôler et, le cas
échéant, de corriger les réglages de base de l’outil électro-
portatif.
Pour ce faire, il faut de l’expérience et des outils spéciaux.
Il est conseillé de confier ce travail à un centre de service
après-vente Bosch agréé. Il effectuera ce travail rapidement
et de façon fiable.

Ajustage de la butée réglable

– Placez l’outil électroportatif dans la position de transport.
– Tournez la table de sciage

(12)

 jusqu’à l’encoche 0°. Le

levier

(16)

 doit s’encliqueter de manière perceptible dans

l’encoche.

– Tirez la butée

(23)

 à fond vers l’extérieur.

Contrôle (voir figure P1)

– Réglez un rapporteur d’angle sur 90° et positionnez-le

bien à plat contre la lame de scie

(41)

 entre la butée ré-

glable

(11)

 et la lame de scie sur la table de sciage

(12)

.

La branche du rapporteur doit affleurer avec la butée ré-
glable sur toute sa longueur.

Réglage (voir figure P2)

– Desserrez toutes les vis à six pans creux

(48)

 à l’aide de la

clé mâle pour vis à six pans fournie

(32)

.

– Tournez la butée réglable

(11)

 jusqu’à ce que le rappor-

teur affleure sur toute la longueur.

– Resserrez les vis.

Alignement de l’indicateur d’angle (angles d’onglet) (voir
figure Q)

– Placez l’outil électroportatif dans la position de travail.

– Tournez la table de sciage

(12)

 jusqu’à l’encoche 0°. Le

levier

(16)

 doit s’encliqueter de manière perceptible dans

l’encoche.

Contrôle

L’indicateur d’angle

(17)

 et le marquage 0° de l’échelle gra-

duée

(18)

 doivent être alignés.

Réglage

– Desserrez la vis

(49)

 à l’aide d’un tournevis cruciforme et

alignez l’indicateur d’angle avec le marquage 0°.

– Resserrez la vis.

Transport (voir figure R)

Avant de transporter l’outil électroportatif, procédez comme
suit :
– Placez l’outil électroportatif dans la position de transport.
– Enlevez tous les accessoires qui ne peuvent pas être fixés

fermement sur l’outil électroportatif et qui risquent donc
de tomber.
Transportez, si possible, les lames de scie encore inutili-
sées dans un conteneur fermé.

– Portez l’outil électroportatif par la poignée de transport

(3)

 ou par les poignées encastrées

(20)

 placées de

chaque côté de la table.

u

Pour transporter l’outil électroportatif, ne le saisissez
jamais au niveau des dispositifs de protection mais
uniquement au niveau des dispositifs de transport.

Entretien et Service après‑vente

Nettoyage et entretien

u

Débranchez le câble d’alimentation de la prise avant
d’effectuer des travaux quels qu’il soient sur l’outil
électroportatif.

u

Tenez toujours propres l’outil électroportatif ainsi que
les fentes de ventilation afin d’obtenir un travail im-
peccable et sûr.

Dans le cas où il s’avère nécessaire de remplacer le câble
d’alimentation, confiez le remplacement à

Bosch

 ou une sta-

tion de Service Après-Vente agréée pour outillage

Bosch

 afin

de ne pas compromettre la sécurité.
Le capot de protection à mouvement pendulaire doit tou-
jours pouvoir bouger librement et fermer automatiquement.
Veillez pour cela à ce que le pourtour du capot de protection
à mouvement pendulaire reste propre.
Après chaque opération de travail, enlevez les poussières et
les copeaux à l’aide d’un pinceau ou en soufflant avec de l’air
comprimé.
Nettoyez régulièrement le galet coulissant

(26)

.

Nettoyage de la lentille laser (voir figure S)

– Basculez le capot de protection à mouvement

pendulaire

(9)

 vers l’arrière et maintenez-le dans cette

position.

– Desserrez la vis moletée

(50)

 du cache de protection du

laser

(7)

.
