Čeština |

159

Horizontální

pokosový úhel

Vertikální
pokosový úhel

Výška × šířka

[mm]

45° (vlevo)

45°

43 × 80

45° (vpravo)

45°

35 × 80

Minimální obrobky

 (= všechny obrobky, které lze pomocí

dodané šroubové svěrky

(22)

 upnout vlevo nebo vpravo od

pilového kotouče): 145 × 50 mm (délka × šířka)

Maximální hloubka řezu

 (0°/0°): 60 mm

Řezání stejně dlouhých obrobků (viz obrázek N)

Pro jednoduché řezání stejně dlouhých obrobků můžete
použít délkový doraz

(10)

.

– Povolte upínací šroub

(46)

 a nastavte délkový doraz

(10)

ve vodicí liště

(37)

 na požadovanou délku obrobku.

– Upínací šroub

(46)

 znovu utáhněte.

Delší obrobky:
– Povolte křídlový šroub

(36)

 a vytáhněte vodicí lištu

(37)

až na doraz ven.

– Křídlový šroub opět utáhněte

(36)

.

– Nastavte délkový doraz

(10)

 na požadovanou délku

obrobku.

Řezání bez délkového dorazu:
– Povolte upínací šroub

(46)

 a posuňte délkový doraz

(10)

ve vodicí liště

(37)

 úplně ven.

– Otočte délkový doraz o 90° tak, aby byl zarovnaný

s dorazovou lištou

(11)

.

– Upínací šroub

(46)

 znovu utáhněte.

Zvláštní obrobky

Při řezání obloukovitých nebo kruhových obrobků je musíte
zabezpečit zvláště proti vyklouznutí. Na čáře řezu nesmí
vzniknout žádná mezera mezi obrobkem, dorazovou lištou
a stolem pily.
Je‑li to nutné, musíte zhotovit speciální uchycení.

Výměna vkládacích desek (viz obrázek O)

Vkládací deska

(14)

 se může po delším používání

elektronářadí opotřebit.
Vadné vkládací desky vyměňte.
– Uveďte elektrické nářadí do pracovní polohy.
– Vyšroubujte šrouby

(47)

 běžně prodávaným křížovým

šroubovákem a odstraňte starou vkládací desku

(14)

.

– Vložte novou vkládací desku a opět utáhněte šrouby

(47)

.

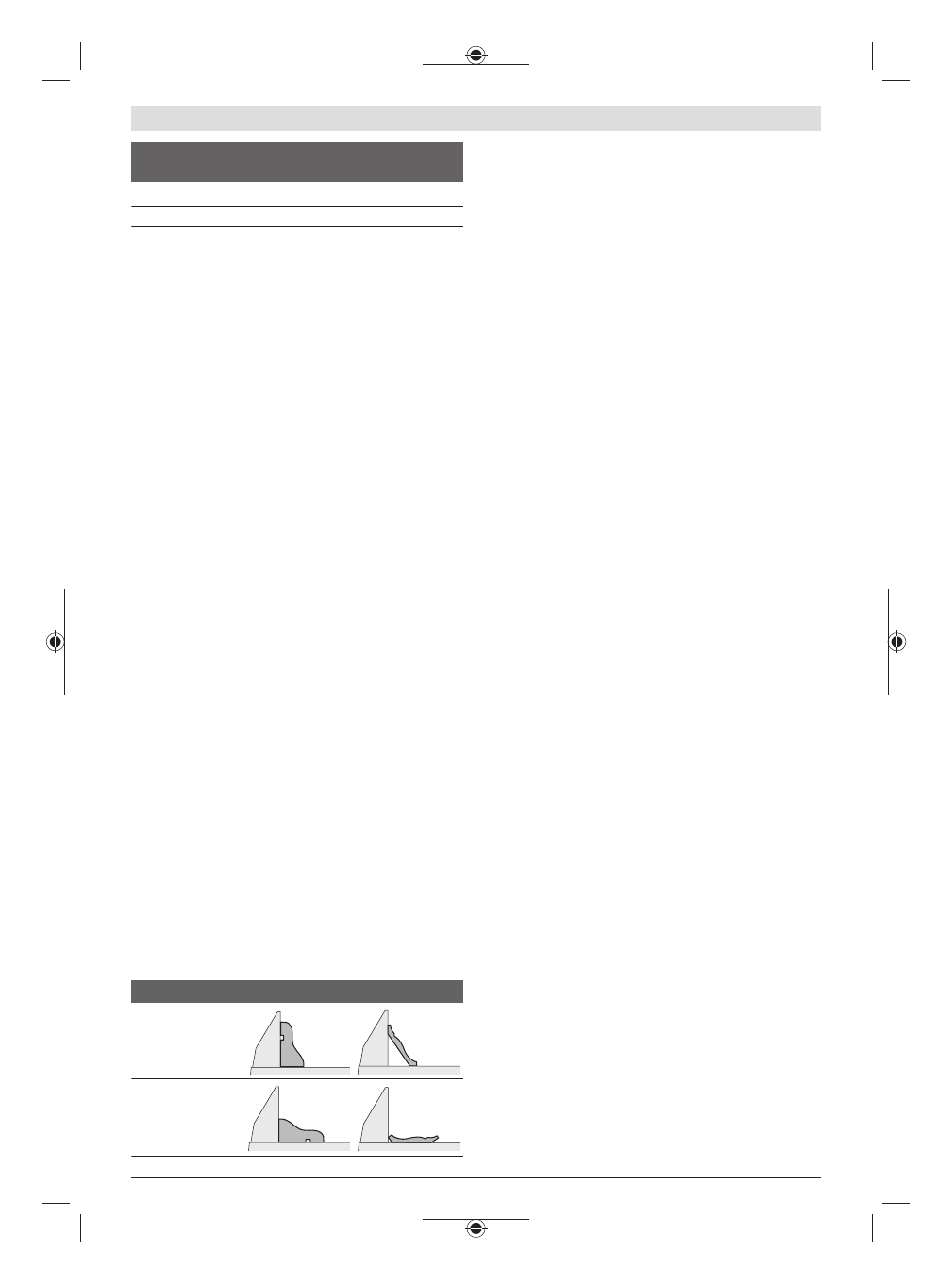

Opracování profilových lišt

Profilové lišty můžete řezat dvěma různými způsoby:

Poloha obrobku

Podlahová lišta

Stropní lišta

– Postavený proti

dorazové liště

– Ležící plochou

na stole pily

Nastavený pokosový úhel (horizontální a/nebo vertikální)
vždy nejprve vyzkoušejte na odřezku.

Kontrola a seřízení základních nastavení

Pro zaručení přesných řezů musíte po intenzivním použití
zkontrolovat základní nastavení elektronářadí a případně je
seřídit.
K tomu potřebujete zkušenosti a příslušný speciální nástroj.
Servisní středisko Bosch provádí tyto práce rychle
a spolehlivě.

Vyrovnání dorazové lišty

– Uveďte elektronářadí do přepravní polohy.
– Otočte stůl pily

(12)

 až k zářezu pro 0°. Páčka

(16)

 musí

citelně zaskočit do zářezu.

– Vytáhněte nastavitelnou dorazovou lištu

(23)

 úplně ven.

Kontrola (viz obrázek P1)

– Nastavte úhlové pravítko na 90° a položte ho zarovnaně

s pilovým kotoučem

(41)

 mezi dorazovou lištu

(11)

a pilový kotouč na stůl pily

(12)

.

Rameno úhlového pravítka musí být po celé délce v jedné
přímce s dorazovou lištou.

Seřízení (viz obrázek P2)

– Povolte všechny šrouby s vnitřním šestihranem

(48)

pomocí dodaného klíče na vnitřní šestihran

(32)

.

– Otočte dorazovou lištu

(11)

 tak, aby bylo úhlové pravítko

po celé délce zarovnané.

– Šrouby opět utáhněte.

Vyrovnání ukazatele úhlu (horizontálního) (viz
obrázek Q)

– Uveďte elektronářadí do pracovní polohy.
– Otočte stůl pily

(12)

 až k zářezu pro 0°. Páčka

(16)

 musí

znatelně zaskočit do zářezu.

Kontrola

Ukazatel úhlu

(17)

 musí být v jedné přímce se značkou 0° na

stupnici

(18)

.

Nastavení

– Křížovým šroubovákem povolte šroub

(49)

 a vyrovnejte

ukazatel úhlu podél značky 0°.

– Šroub opět utáhněte.

Přeprava (viz obrázek R)

Před přepravou elektronářadí musíte provést následující
kroky:
– Uveďte elektronářadí do přepravní polohy.
– Odstraňte všechny díly příslušenství, které nelze pevně

namontovat na elektronářadí.
Nepoužívané pilové kotouče ukládejte pro přepravu
pokud možno do uzavřeného zásobníku.

– Elektronářadí přenášejte za přepravní držadlo

(3)

 nebo

uchopte za prohlubně pro uchopení

(20)

 na bocích stolu

pily.

u

Při přepravování elektronářadí použijte pouze
přepravní ústrojí a nikdy ochranná zařízení.
