Български |

231

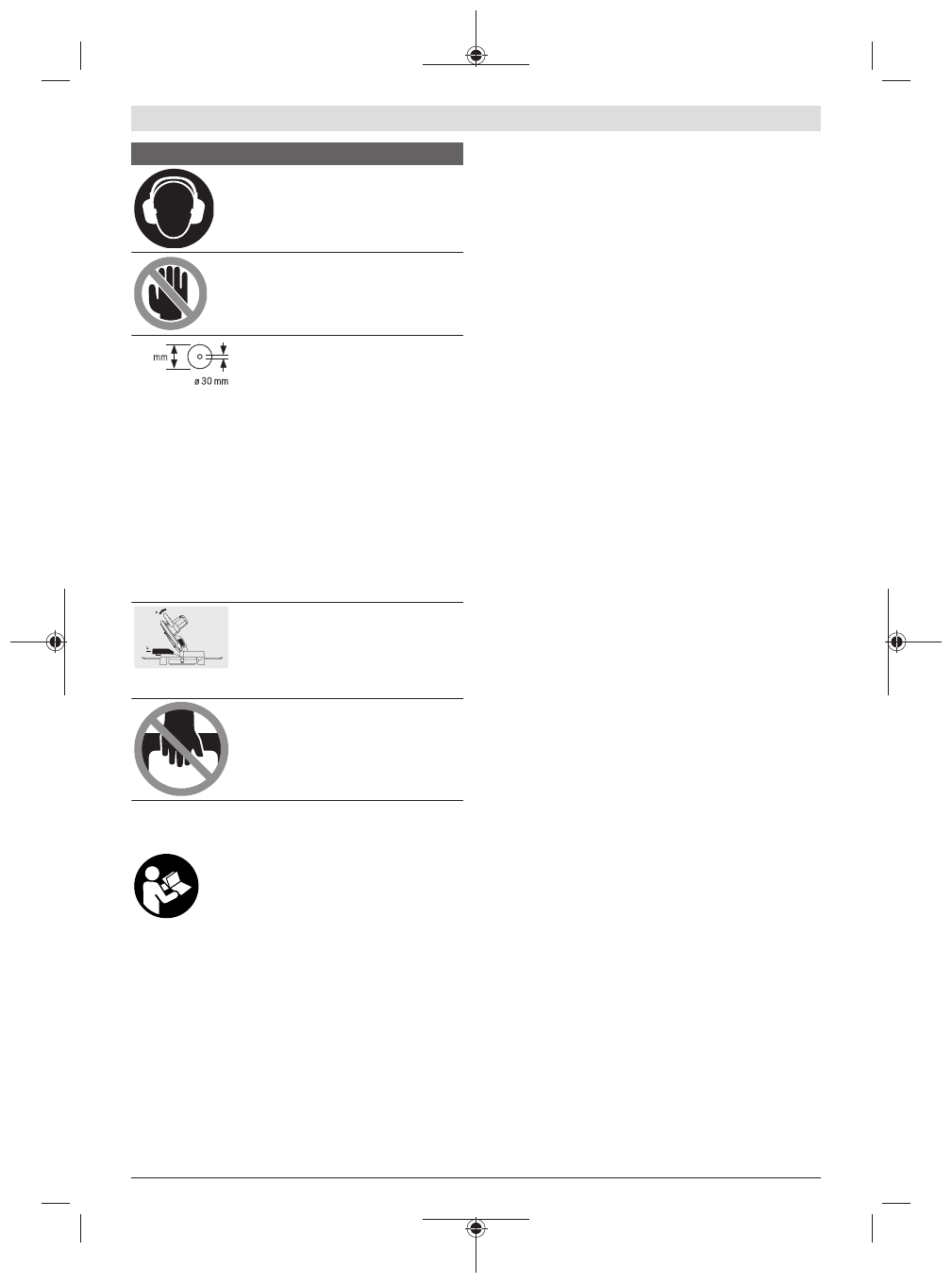

Символи и тяхното значение

Носете защита за слуха.

 Въздействие-

то на шум може да предизвика загуба
на слух.

Опасна зона! По възможност дръжте
ръцете и пръстите си на разстояние
от тази зона.

216

ø max.

Съобразявайте се с размерите на цир-
кулярния диск. Отворът му трябва да
пасва без луфт на присъединителното
стъпало на вала. Ако е необходимо из-
ползването на редуциращи звена, вни-
мавайте размерите на редуциращото
звено да пасват на дебелината на фла-
неца на диска, на диаметъра на отвора
му, както и на диаметъра на вала на ма-
шината. По възможност използвайте
редуциращите звена, включени в
окомплектовката на циркулярния диск.

Диаметърът на циркулярния диск тряб-
ва да съответства на посоченото върху
символа.

При срезове под наклон във вертикал-
на равнина регулируемата опорна ши-
на трябва да бъде издърпана навън,
респ. да се отстрани напълно.

Никога не пренасяйте електроинстру-
мента, като го държите за ръкохватката
на рамото на инструмента.

Описание на продукта и дейността

Прочетете внимателно всички указания
и инструкции за безопасност.

 Пропуски

при спазването на инструкциите за безо-
пасност и указанията за работа могат да
имат за последствие токов удар, пожар и/
или тежки травми.

Моля, имайте предвид изображенията в предната част на
ръководството за работа.

Предназначение на електроинструмента

Електроинструментът е предназначен за стационарно
монтиране и изпълняване на надлъжни и напречни срезо-
ве по права линия на твърд и мек дървесен материал,
както и на пдч плоскости и фазерни плоскости. При това
са възможни хоризонтални ъгли на наклон от -47° до +47°
както и вертикални ъгли на наклон от 0° до +45°.

При използване на подходящи циркулярни дискове е въз-
можно и разрязването на алуминиеви профили и пласт-
маси.

Изобразени елементи

Номерирането на елементите на електроинструмента се
отнася до изображенията на страниците с фигурите.

(1)

Прахоуловителна торба

(2)

Предпазен кожух

(3)

Ръкохватка за пренасяне

(4)

Ръкохватка

(5)

Блокировка на пусковия прекъсвач

(6)

Предупредителна табелка за лазерния лъч

(7)

Предпазно капаче на лазера

(8)

Отвор за изходящия лазерен лъч

(9)

Шарнирно окачен предпазен кожух

(10)

Надлъжен ограничител

(11)

Опорна шина

(12)

Маса на циркуляра

(13)

Захващащ винт на удължителната скоба

(14)

Подложна пластина

(15)

Застопоряваща ръкохватка за произволни ъгли
на скосяване (хоризонтално)

(16)

Лост за предварителна настройка на ъгъла на
скосяване (хоризонтално)

(17)

Ъглов индикатор за ъгъл на скосяване (хоризон-
тално)

(18)

Скала за ъгъла на скосяване (хоризонтално)

(19)

Монтажни отвори

(20)

Отвори за хващане

(21)

Скоба за удължаване на опорната площ

(22)

Винтова скоба

(23)

Регулируема опорна шина

(24)

Скала за ъгъла на скосяване (вертикално)

(25)

Ъглов индикатор (вертикален)

(26)

Ролка

(27)

Предпазна пластина

(28)

Застопоряване на вала

(29)

Пусков прекъсвач

(30)

Пусков прекъсвач за лазера (обозначаване на
линията на среза)

(31)

Отвор за изхвърляне на стружките

(32)

Шестостенен ключ

(33)

Затегателна ръкохватка за произволен ъгъл на
скосяване (вертикален)

(34)

Транспортно обезопасяване

(35)

Отвори за винтови стяги

(36)

Крилчат винт за фиксиране на направляващата
шина на надлъжния ограничител
