164

 | Slovenčina

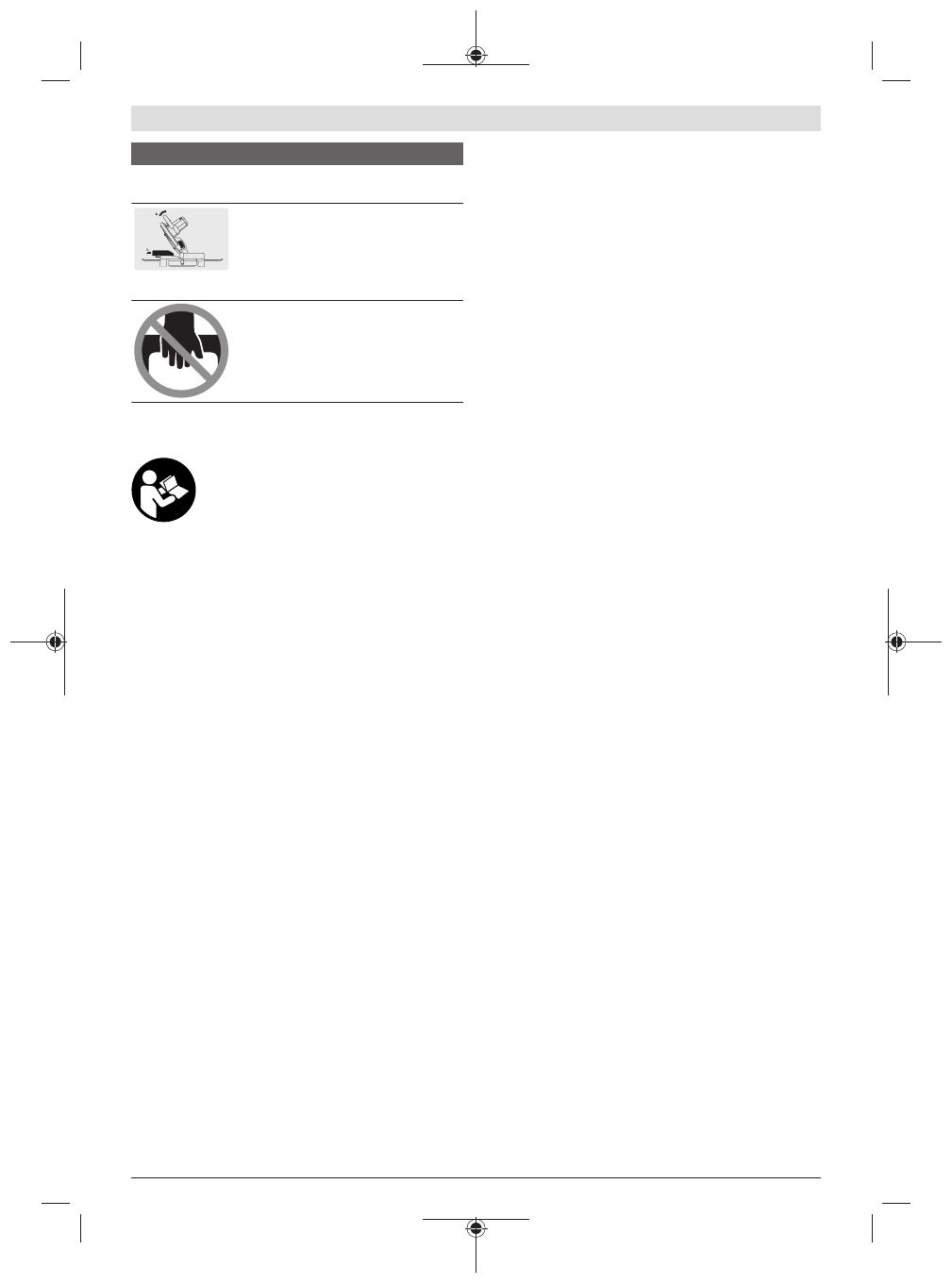

Symboly a ich význam

Priemer pílového kotúča musí súhlasiť
s údajom na symbole.

Pri pílení zvislých uhlov zošikmenia je
nutné nastaviteľnú dorazovú lištu vytiah-
nuť von alebo odobrať.

V žiadnom prípade neprenášajte elektric-
ké náradie za rukoväť ramena nástroja.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozor-
nenia a pokyny.

 Nedodržiavanie bezpečnost-

ných upozornení a pokynov môže zapríčiniť
úraz elektrickým prúdom, požiar a/alebo ťažké
poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na použí-
vanie.

Používanie v súlade s určením

Toto elektrické náradie je určené ako stacionárne náradie na
pozdĺžne a priečne rezy s rovným priebehom rezu do tvrdé-
ho a mäkkého dreva a tiež na rezanie drevotrieskových
a drevovláknitých dosiek. Pritom sú možné horizontálne uhly
zošikmenia v rozsahu od -47° do +47°, ako aj vertikálne uhly
zošikmenia v rozsahu od 0° do +45°.
Pri použití vhodných pílových kotúčov je možné aj rezanie
hliníkových profilov a plastov.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vzťahuje na vyob-
razenie elektrického náradia na grafickej strane.

(1)

Vrecko na prach

(2)

Ochranný kryt

(3)

Rukoväť na prenášanie náradia

(4)

Rukoväť

(5)

Blokovanie zapínania pre vypínač

(6)

Výstražný štítok laserového prístroja

(7)

Ochranný kryt lasera

(8)

Výstupný otvor laserového lúča

(9)

Výkyvný ochranný kryt

(10)

Dĺžkový doraz

(11)

Dorazová lišta

(12)

Rezací stôl

(13)

Zvieracia skrutka predlžovacieho oblúka

(14)

Vkladacia platnička

(15)

Aretačný gombík pre ľubovoľný uhol zošikmenia
(horizontálne)

(16)

Páčka na nastavenie uhla zošikmenia (horizontál-
ne)

(17)

Ukazovateľ uhla pre uhol zošikmenia (horizontál-
ne)

(18)

Stupnica pre uhol zošikmenia (horizontálne)

(19)

Montážne otvory

(20)

Priehlbiny na prenášanie

(21)

Predlžovací oblúk

(22)

Skrutková zvierka

(23)

Nastaviteľná dorazová lišta

(24)

Stupnica pre uhol zošikmenia (vertikálne)

(25)

Ukazovateľ uhla (vertikálne)

(26)

Klzný valček

(27)

Odvádzač triesok

(28)

Aretácia vretena

(29)

Vypínač

(30)

Vypínač pre laser (označenie línie rezu)

(31)

Otvor na vyhadzovanie triesok

(32)

Kľúč s vnútorným šesťhranom

(33)

Aretačná rukoväť pre ľubovoľný uhol zošikmenia
(vertikálne)

(34)

Prepravná poistka

(35)

Otvory pre skrutkovú zvierku

(36)

Krídlová skrutka na upevnenie vodiacej lišty dĺž-
kového dorazu

(37)

Vodiaca lišta dĺžkového dorazu

(38)

Poistná skrutka predlžovacieho oblúka

(39)

Skrutka s vnútorným šesťhranom na upevnenie pí-
lového listu

(40)

Upínacia príruba

(41)

Pílový list

(42)

Vnútorná upínacia príruba

(43)

Krídlová skrutka na upevnenie nastaviteľnej dora-
zovej lišty

(44)

Krídlová skrutka na prispôsobenie výšky závitovej
tyče

(45)

Závitová tyč

(46)

Zvieracia skrutka dĺžkového dorazu

(47)

Skrutky pre vkladaciu platničku

(48)

Skrutky s vnútorným šesťhranom dorazovej lišty

(49)

Skrutka pre ukazovateľ uhla (horizontálne)

(50)

Skrutka s ryhovanou hlavou ochranného krytu la-
sera

(51)

Kryt šošovky lasera
