144

 | Polski

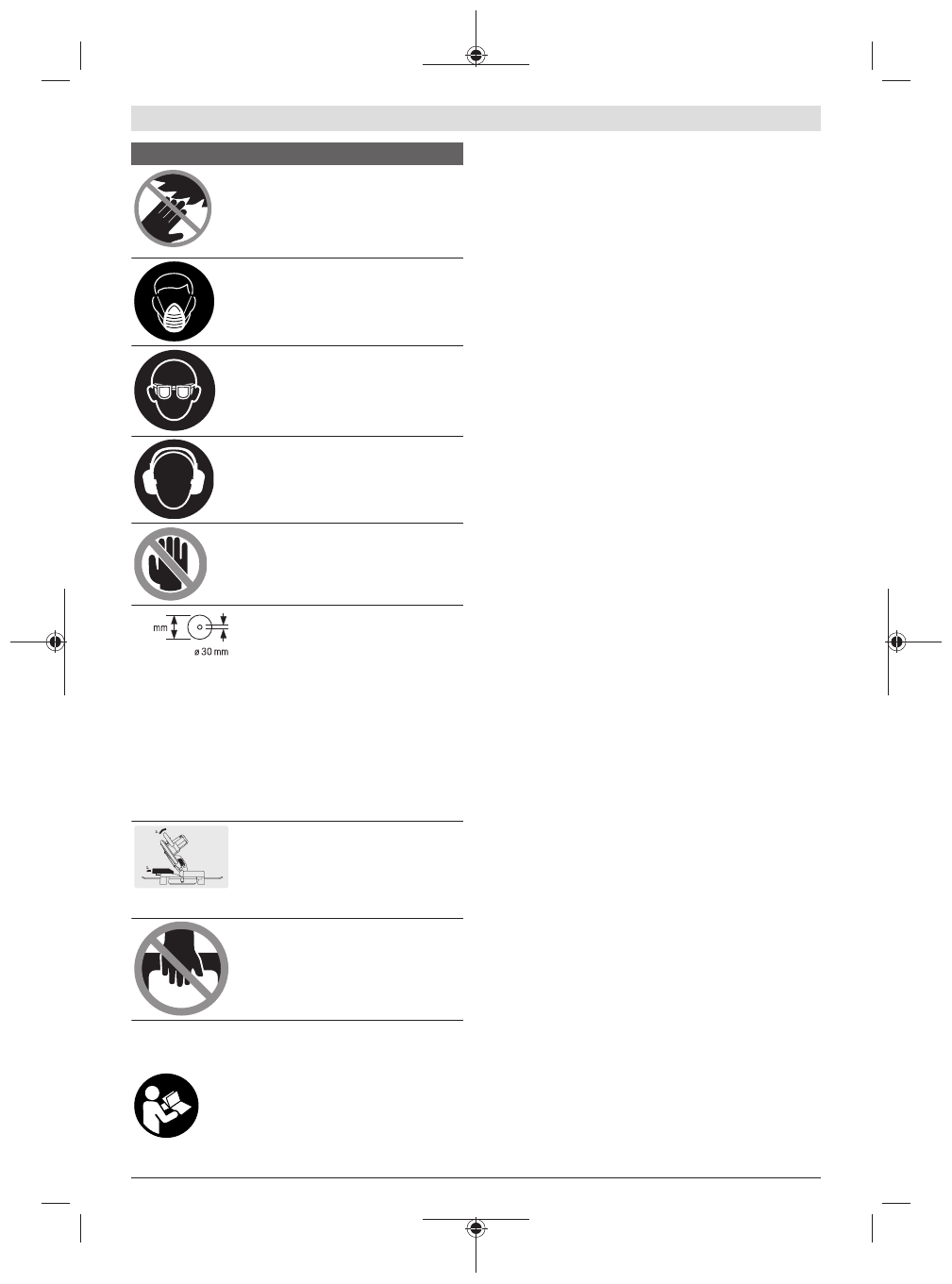

Symbole i ich znaczenie

Gdy elektronarzędzie jest włączone,
należy trzymać dłonie z dala od obsza-
ru pracy.

 Podczas kontaktu z tarczą ist-

nieje niebezpieczeństwo doznania obra-
żeń.

Należy stosować maskę przeciwpyło-
wą.

Należy stosować okulary ochronne.

Należy stosować środki ochrony słu-
chu.

 Hałas może spowodować utratę słu-

chu.

Strefa niebezpieczna! W miarę możli-
wości nie zbliżać do tej strefy dłoni,
palców ani ramion.

216

ø max.

Należy zwrócić uwagę na wymiary tarczy.
Średnica otworu musi pasować bez luzu
do wrzeciona. Jeżeli konieczne jest uży-
cie kształtek redukcyjnych, należy zwró-
cić uwagę, aby kształtka redukcyjna pa-
sowała wymiarami do grubości korpusu
tarczy i średnicy otworu, a także do śred-
nicy wrzeciona narzędzia. W miarę możli-
wości należy stosować kształtki redukcyj-
ne dostarczone wraz z tarczą.

Średnica tarczy musi odpowiadać średni-
cy podanej na symbolu.

Podczas wykonywania cięć pod kątem w
pionie należy wysunąć przestawną szynę
oporową na zewnątrz lub całkowicie ją
zdjąć.

Nie wolno przenosić elektronarzędzia,
trzymając je za rękojeść głowicy.

Opis urządzenia i jego zastosowania

Należy przeczytać wszystkie wskazówki
dotyczące bezpieczeństwa i zalecenia.

 Nie-

przestrzeganie wskazówek dotyczących bez-
pieczeństwa i zaleceń może doprowadzić do

porażenia prądem elektrycznym, pożaru i/lub
poważnych obrażeń ciała.

Proszę zwrócić uwagę na rysunki zamieszczone na początku
instrukcji obsługi.

Użycie zgodne z przeznaczeniem

Elektronarzędzie jest urządzeniem stacjonarnym, przezna-
czonym do wzdłużnego i poprzecznego cięcia po linii prostej
miękkich i twardych gatunków drewna, płyt wiórowych i płyt
pilśniowych. Istnieje przy tym możliwość ustawienia kątów
cięcia w poziomie, w zakresie od –47° do +47°, jak również
w pionie, w zakresie od 0° do +45°.
Możliwe jest też cięcie profili aluminiowych i tworzyw sztucz-
nych, jednakże konieczne jest użycie odpowiednich tarcz.

Przedstawione graficznie komponenty

Numeracja przedstawionych graficznie komponentów odno-
si się do schematu elektronarzędzia na stronach graficznych.

(1)

Worek na pył

(2)

Pokrywa ochronna

(3)

Uchwyt transportowy

(4)

Rękojeść

(5)

Blokada włącznika/wyłącznika

(6)

Tabliczka ostrzegawcza lasera

(7)

Osłona lasera

(8)

Otwór wyjściowy wiązki lasera

(9)

Osłona (dolna)

(10)

Ogranicznik długości

(11)

Szyna oporowa

(12)

Stół pilarski

(13)

Dźwignia zaciskowa pałąka przedłużającego

(14)

Wkładka

(15)

Gałka nastawcza dla dowolnych kątów cięcia (w
poziomie)

(16)

Dźwignia wstępnego ustawiania kątów cięcia (w
poziomie)

(17)

Wskaźnik kąta cięcia (w poziomie)

(18)

Skala kąta cięcia (w poziomie)

(19)

Otwory montażowe

(20)

Zagłębienia

(21)

Pałąk przedłużający

(22)

Zacisk stolarski

(23)

Przestawna szyna oporowa

(24)

Skala dla kątów cięcia (w pionie)

(25)

Wskaźnik kąta cięcia (w pionie)

(26)

Rolka ślizgowa

(27)

Osłona przeciwwiórowa

(28)

Blokada wrzeciona

(29)

Włącznik/wyłącznik

(30)

Włącznik/wyłącznik lasera (oznaczanie linii cięcia)
