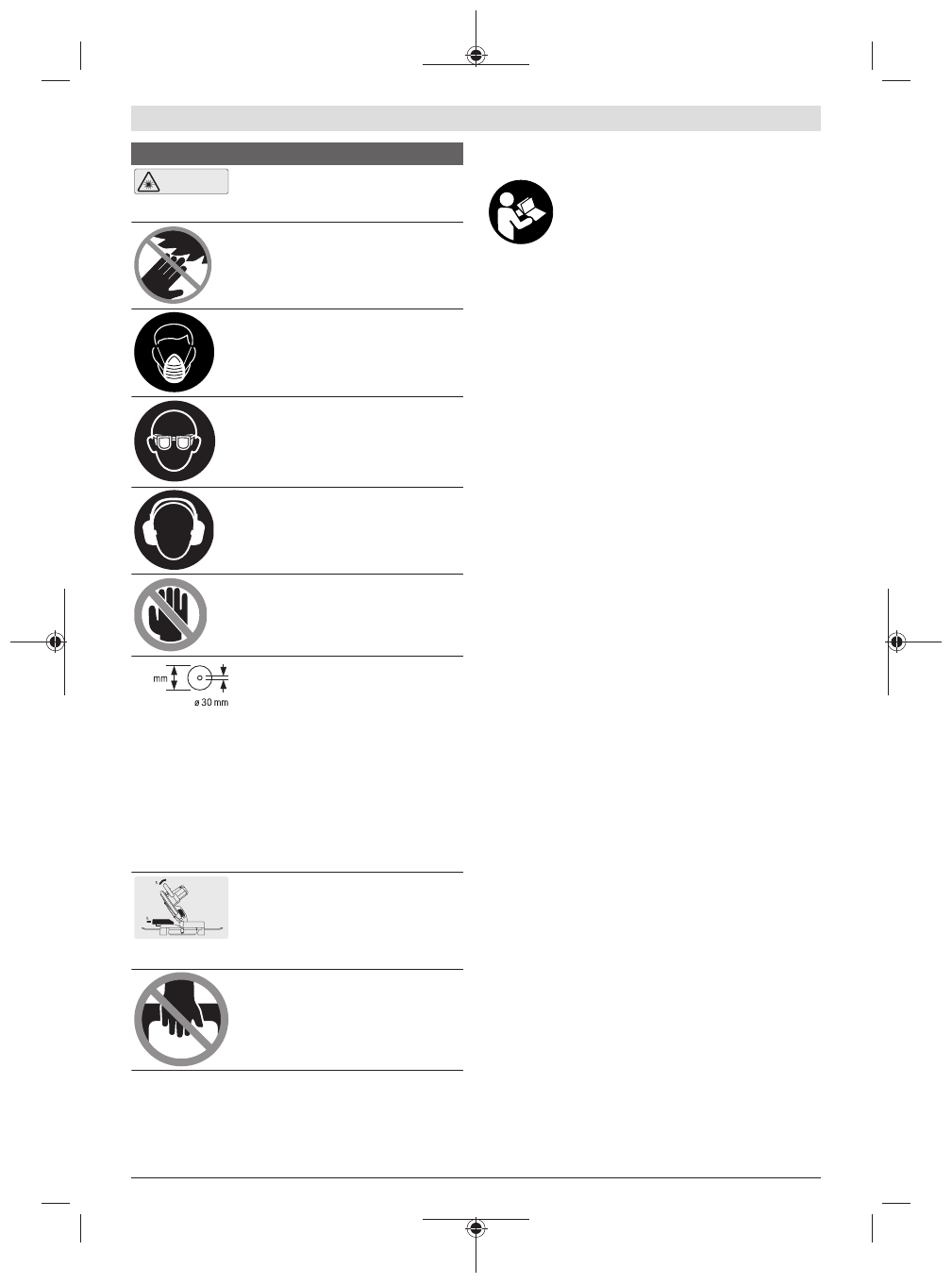

Szimbólumok és magyarázatuk

LASER RADIATION

DO NOT STARE INTO BEAM

CLASS 2 LASER PRODUCT

EN 60825-1:2014

<1mW,  635 nm

Lézersugárzás
Ne nézzen bele a sugárba
2. osztályú lézer

Soha ne tegye be a kezét a fűrészelési
területre, amíg az elektromos kéziszer-
szám működésben van.

 A fűrészlap

megérintése sérülésveszéllyel jár.

Viseljen porvédő álarcot.

Viseljen védőszemüveget.

Viseljen fülvédőt.

 Ennek elmulasztása

esetén a zaj hatása a hallóképesség el-
vesztéséhez vezethet.

Veszélyes terület! Amennyire lehetsé-
ges, tartsa távol a kezét, az ujjait és a
karját ettől a területtől.

216

ø max.

Ügyeljen a fűrészlap méreteire. A lyuk át-
mérőjének játékmentesen hozzá kell il-
leszkednie a szerszámtengelyhez. Ha re-
dukáló idomok alkalmazására van szük-
ség, ügyeljen arra, hogy a redukáló idom
méretei megfeleljenek a fűrészlap alap-
vastagságának, a fűrészlap nyílásátmérő-
jének és a szerszámorsó átmérőjének.
Lehetőleg a fűrészlappal együtt szállított
redukáló idomokat használja.

A fűrészlap átmérőjének meg kell felelnie
a jelen megadott értéknek.

Függőleges sarkalószögek fűrészelésekor
a szabályozható ütközősínt ki kell húzni,
illetve teljesen el kell távolítani.

Sohase hordja az elektromos kéziszerszá-
mot a szerszámkar fogantyújánál fogva.

A termék és a teljesítmény leírása

Olvassa el az összes biztonsági figyelmezte-
tést és előírást.

 A biztonsági előírások és uta-

sítások betartásának elmulasztása áramütés-
hez, tűzhöz és/vagy súlyos sérülésekhez vezet-
het.

Kérjük, vegye figyelembe a Használati Utasítás első részében
található ábrákat.

Rendeltetésszerű használat

Az elektromos kéziszerszám stacioner berendezésként ke-
mény- és puhafából készült munkadarabokban, valamint fa-
forgács- és farostlemezekben hosszanti és keresztirányú
egyenes vágások végrehajtására szolgál. A berendezésen
-47° és +47° közötti vízszintes sarkalószögeket és 0° és +45°
közötti függőleges sarkalószögeket lehet beállítani.
Megfelelő fűrészlapok alkalmazásával a berendezés alumíni-
um és műanyag profilok fűrészelésére is alkalmas.

Az ábrázolásra kerülő komponensek

A készülék ábrázolásra kerülő komponenseinek sorszámozá-
sa az elektromos kéziszerszámnak az ábra-oldalon található
képére vonatkozik.

(1)

Porgyűjtő zacskó

(2)

Védőbúra

(3)

Szállító fogantyú

(4)

Fogantyú

(5)

A be-/kikapcsoló bekapcsolás reteszelője

(6)

Lézer figyelmeztető tábla

(7)

Lézer védősapka

(8)

Lézersugár kilépő nyílás

(9)

Lengő védőburkolat

(10)

Hosszanti ütköző

(11)

Ütközősín

(12)

Fűrészasztal

(13)

A hosszabbító kengyel szorítócsavarja

(14)

Felszakadásgátló betétlap

(15)

Rögzítőgomb tetszőleges sarkalószögek beállításá-
hoz (vízszintes)

(16)

Sarokillesztési szög beállító kar (vízszintes irány-
ban)

(17)

Sarkalószög kijelző (vízszintes)

(18)

Sarokillesztési szög skála (vízszintes irányban)

(19)

Szerelőfuratok

(20)

Fogóvájatok

(21)

Hosszabbítókengyel

(22)

Csavaros szorító

(23)

Beállítható ütközősín

(24)

Sarokillesztési szög skála (függőleges)

(25)

Szögkijelző (függőleges)
