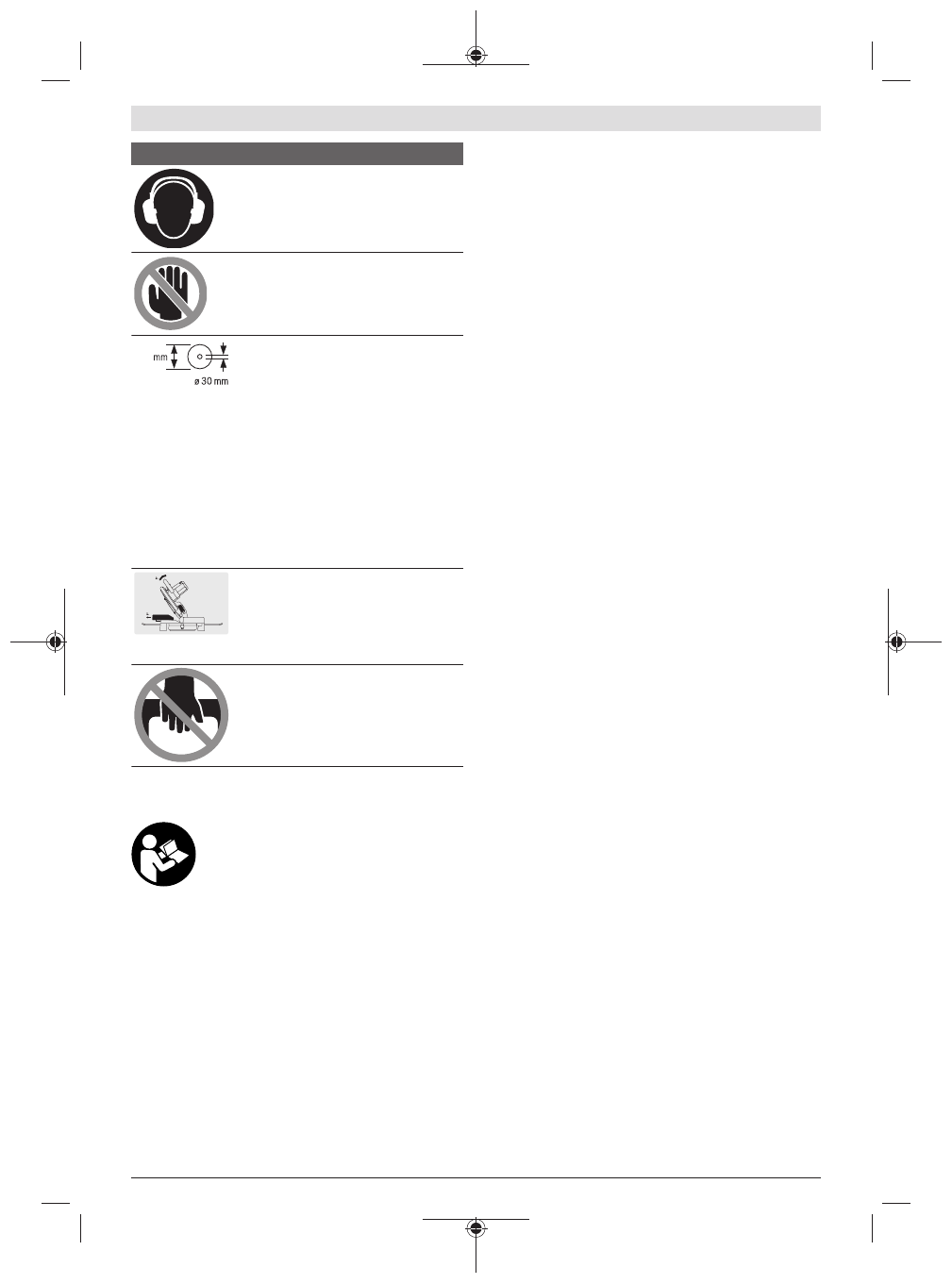

Symbolen en hun betekenis

Draag een gehoorbescherming.

 De

blootstelling aan lawaai kan gehoorver-
lies tot gevolg hebben.

Gevarenzone! Houd handen, vingers of
armen zo veel mogelijk hier uit de
buurt.

216

ø max.

Let op de afmetingen van het zaagblad.
De gatdiameter moet zonder speling op
de uitgaande as passen. Indien het ge-
bruik van reduceerstukken nodig is, dient
u erop te letten dat de afmetingen van
het reduceerstuk passen bij de zaagblad-
dikte en bij de gatdiameter van het zaag-
blad evenals bij de diameter van de uit-
gaande as. Gebruik indien mogelijk de
met het zaagblad meegeleverde redu-
ceerstukken.

De zaagbladdiameter moet overeenko-
men met de informatie op het symbool.

Bij het zagen van verticale verstekhoeken
moet de verstelbare aanslagrail naar bui-
ten getrokken worden of helemaal verwij-
derd worden.

Draag het elektrische gereedschap nooit
aan de handgreep van de gereed-
schaparm.

Beschrijving van product en werking

Lees alle veiligheidsaanwijzingen en in-
structies.

 Het niet naleven van de veiligheids-

aanwijzingen en instructies kan elektrische
schokken, brand en/of zware verwondingen
veroorzaken.

Neem goed nota van de afbeeldingen in het voorste deel van
de gebruiksaanwijzing.

Beoogd gebruik

Het elektrische gereedschap is bestemd voor gebruik als
staand gereedschap voor het met een rechte zaaglijn schul-
pen en afkorten van hard- en zacht hout en van spaan- en ve-
zelplaat. Hierbij zijn horizontale verstekhoeken van –47° tot
en met +47°, evenals verticale verstekhoeken van 0° tot en
met +45° mogelijk.
Bij gebruik van geschikte zaagbladen is het zagen van alumi-
niumprofielen en kunststof mogelijk.

Afgebeelde componenten

De componenten zijn genummerd zoals op de afbeelding van
het elektrische gereedschap op de pagina met afbeeldingen.

(1)

Stofzak

(2)

Beschermkap

(3)

Transportgreep

(4)

Handgreep

(5)

Inschakelblokkering voor aan/uit-schakelaar

(6)

Laser-waarschuwingsplaatje

(7)

Laserbeschermkap

(8)

Opening voor laserstraal

(9)

Pendelbeschermkap

(10)

Lengteaanslag

(11)

Aanslagrail

(12)

Zaagtafel

(13)

Klemschroef van de verlengbeugel

(14)

Inlegplaat

(15)

Vastzetknop voor willekeurige verstekhoeken (ho-
rizontaal)

(16)

Hendel voor voorinstelling verstekhoek (horizon-
taal)

(17)

Hoekaanduiding voor verstekhoeken (horizontaal)

(18)

Verdeelschaal voor verstekhoeken (horizontaal)

(19)

Boorgaten voor montage

(20)

Greepuitsparingen

(21)

Verlengbeugel

(22)

Lijmklem

(23)

Verstelbare aanslagrail

(24)

Verdeelschaal voor verstekhoeken (verticaal)

(25)

Hoekaanduiding (verticaal)

(26)

Glijrol

(27)

Spaandeflector

(28)

Blokkering van uitgaande as

(29)

Aan/uit-schakelaar

(30)

Aan/uit-schakelaar voor laser (zaaglijnmarkering)

(31)

Spaanafvoer

(32)

Binnenzeskantsleutel

(33)

Spangreep voor willekeurige verstekhoeken (verti-
caal)

(34)

Transportbeveiliging

(35)

Boorgaten voor lijmklem

(36)

Vleugelschroef voor het vastzetten van de geleide-
rail van de lengte-aanslag

(37)

Geleiderail van de lengte-aanslag

(38)

Borgschroef van de verlengbeugel

(39)

Binnenzeskantschroef voor zaagbladbevestiging

(40)

Spanflens

(41)

Zaagblad
