70

 | Italiano

Pezzi in lavorazione più lunghi:
– Allentare la vite ad alette

(36)

 ed estrarre il binario di gui-

da

(37)

 fino a battuta.

– Stringere nuovamente la vite ad alette

(36)

.

– Impostare la guida longitudinale

(10)

 alla lunghezza desi-

derata del pezzo in lavorazione.

Tagliare senza guida longitudinale:
– Allentare la vite di serraggio

(46)

 e spostare la guida lon-

gitudinale

(10)

 sul binario di guida

(37)

 completamente

verso l’esterno.

– Ruotare la guida longitudinale di 90°, in modo che sia a fi-

lo con la guida di battuta

(11)

.

– Serrare nuovamente la vite di serraggio

(46)

.

Pezzi speciali in lavorazione

Eseguendo dei tagli su pezzi in lavorazione ricurvi oppure ro-
tondi è necessario assicurarli in modo particolare contro il
pericolo di scivolamento. Alla linea di taglio non deve pro-
dursi nessuna fessura tra il pezzo in lavorazione, la guida di
battuta ed il banco sega.
Se necessario, andranno realizzati speciali supporti.

Sostituzione dei piani d’appoggio (vedere Fig. O)

Il piano d’appoggio

(14)

 può chiudersi dopo un impiego pro-

lungato dell’elettroutensile.
Sostituire i piani d’appoggio eventualmente difettosi.
– Portare l’elettroutensile in posizione di lavoro.
– Estrarre le viti

(47)

 con un cacciavite a croce comune-

mente reperibile e rimuovere il vecchio piano d’appoggio

(14)

.

– Introdurre il nuovo piano d’appoggio e serrare nuovamen-

te le viti

(47)

.

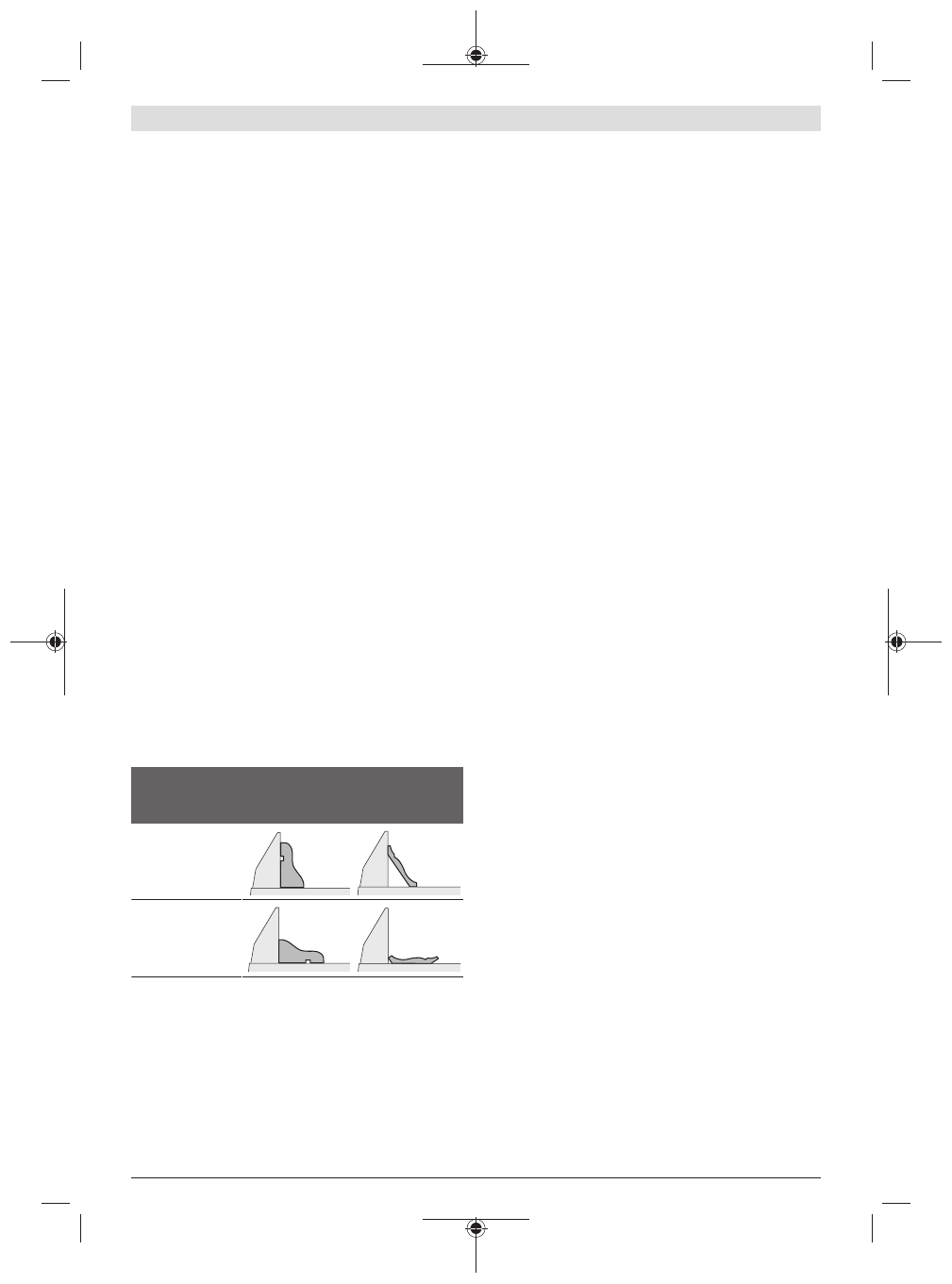

Lavorazione di listelli profilati

I listelli profilati possono essere lavorati in due modi diversi:

posizionamento
del pezzo in lavo-
razione

battiscopa

cornice da soffit-
to

– poggiato contro

la guida di bat-
tuta

– in posizione

orizzontale sul
banco sega

Dopo aver regolato l’angolo obliquo (orizzontale e/o vertica-
le) eseguire sempre un taglio di prova su di un pezzo di legno
di scarto.

Verifica ed effettuazione delle regolazioni base

Per garantire tagli precisi, dopo un impiego intensivo
dell’elettroutensile, verificarne le regolazioni base e, all’oc-
correnza, modificarle.
Per eseguire tali operazioni, occorrono esperienza ed appo-
siti attrezzi speciali.

Un Punto di Servizio Clienti post-vendita Bosch eseguirà tale
operazione in modo veloce ed affidabile.

Regolazione della guida di battuta

– Portare l’elettroutensile in posizione di trasporto.
– Ruotare il banco sega

(12)

 fino alla tacca di 0°. La levetta

(16)

 dovrà innestare nella tacca in modo percettibile.

– Estrarre completamente verso l’esterno la guida di battu-

ta regolabile

(23)

.

Controllo (vedere Fig. P1)

– Regolare un calibro angolare a 90° e posizionarlo a filo

con la lama

(41)

 tra la guida di battuta

(11)

 e la lama sul

banco sega

(12)

.

Il lato del calibro per angoli deve essere allineato alla guida di
battuta per l’intera lunghezza.

Regolazione (vedere Fig. P2)

– Allentare tutte le viti a brugola

(48)

 con la chiave a brugo-

la fornita in dotazione

(32)

.

– Avvitare la guida di battuta

(11)

 finché il calibro angolare

non si trova a filo sull’intera lunghezza.

– Serrare nuovamente le viti.

Allineamento indicatore angolo (orizzontale) (vedere
fig. Q)

– Portare l’elettroutensile in posizione di lavoro.
– Ruotare il banco sega

(12)

 fino alla tacca di 0°. La levetta

(16)

 dovrà innestare nella tacca in modo percettibile.

Verifica

L’indicatore angolo

(17)

 deve essere in linea con il contras-

segno 0° della scala

(18)

.

Regolazione

– Allentare la vite

(49)

 con un cacciavite con taglio a croce

ed allineare l’indicatore angolo lungo la tacca dello 0°.

– Serrare di nuovo saldamente la vite.

Trasporto (vedere Fig. R)

Prima di trasportare l’elettroutensile, occorrerà effettuare le
seguenti operazioni:
– Portare l’elettroutensile in posizione di trasporto.
– Rimuovere tutti gli accessori che non si possano montare

saldamente sull’elettroutensile.
Per il trasporto, se possibile, riporre in un contenitore
chiuso le lame inutilizzate.

– Trasportare l’elettroutensile mediante l’apposita impu-

gnatura

(3)

, oppure con gli incavi di impugnatura

(20)

 sui

lati del banco sega.

u

Trasportando l’elettroutensile utilizzare esclusiva-
mente i dispositivi di trasporto; non utilizzare in alcun
caso i dispositivi di protezione.

Manutenzione ed assistenza

Manutenzione e pulizia

u

Prima di qualunque intervento sull’elettroutensile
estrarre la spina di rete dalla presa.

1 609 92A 6DZ | (15.03.2021)

Bosch Power Tools
