296

 | Latviešu

Lietotāja atrašanās vieta (attēls L)

u

Nestāviet elektroinstrumenta priekšā pret zāģa
asmeni, bet gan vienmēr turieties sānis no tā.

 Tā Jūsu

ķermenis būs pasargāts no iespējamā atsitiena.

– Netuviniet rokas un pirkstus rotējošam zāģa asmenim.
– Nenovietojiet rokas zem darbinstrumenta galvas vai tās

priekšā.

Zāģēšana (sagarināšana)

– Stingri nostipriniet apstrādājamo priekšmetu atbilstoši tā

izmēriem.

– Regulējiet vēlamo horizontālo un/vai vertikālo zāģēšanas

leņķi.
Zāģējot horizontālos slīpinājuma leņķus pa labi, garuma
atduri

(10)

 ir jāizvelk uz āru līdz galam vai jānoņem.

– Ieslēdziet elektroinstrumentu.
– Turot darbinstrumenta galvu aiz roktura

(4)

, lēni vadiet to

uz leju.

– Pārzāģējiet apstrādājamo priekšmetu, vienmērīgi

pārvietojot zāģa asmeni.

– Izslēdziet elektroinstrumentu un nogaidiet, līdz zāģa

asmens

(41)

 ir pilnībā apstājies.

– Lēni pārvietojiet darbinstrumenta galvu augšup.

Norādījumi darbam

Zāģējuma trases iezīmēšana (skatiet attēlu M)

Lāzera stars parāda zāģējuma trasi, pa kuru zāģēšanas laikā
pārvietosies zāģa asmens. Tas ļauj pirms zāģēšanas precīzi
novietot apstrādājamo priekšmetu, neatverot kustīgo
aizsargpārsegu.
– Šim nolūkam ar ieslēdzēju

(30)

 ieslēdziet lāzera staru.

– Savietojiet uz apstrādājamā priekšmeta virsmas iezīmēto

zāģējuma trasi ar lāzera stara veidotās līnijas labējo malu.

Norādījums:

 pirms zāģēšanas pārbaudiet, vai zāģēšanas

līnija vēl tiek parādīta pareizi. Intensīvi strādājot, lāzera stara
iestatījumi var izmainīties, piemēram, vibrācijas iespaidā.

Pieļaujamie apstrādājamā priekšmeta izmēri
Maksimālie

 apstrādājamā priekšmeta izmēri:

Horizontālais

zāģēšanas leņķis

Vertikālais
zāģēšanas leņķis

Augstums x

platums [mm]

0°

0°

60 x 123

0°

45°

43 x 123

45° (pa labi/pa

kreisi)

0°

60 x 80

45° (pa kreisi)

45°

43 x 80

45° (pa labi)

45°

35 x 80

Minimālie apstrādājamā priekšmeta

 (= visi apstrādājamie

priekšmeti, kurus var nostiprināt pa kreisi vai pa labi no zāģa
asmens ar piegādes komplekta skrūvspīlēm

(22)

) izmēri:

145 x 50 mm (garums x platums)

Maksimālais zāģēšanas dziļums

 (0°/0°): 60 mm

Apstrādājamā priekšmeta sazāģēšana vienāda garuma
daļās (attēls N)

Apstrādājamā priekšmeta vienkāršai sazāģēšanai vienāda
garuma daļās var izmantot garuma atduri

(10)

.

– Atskrūvējiet fiksējošo skrūvi

(46)

 un pārbīdiet garuma

atduri

(10)

 vadotnes sliedē

(37)

 uz vajadzīgo

apstrādājamā priekšmeta garumu.

– Atkal pievelciet fiksējošo skrūvi

(46)

.

Garāki apstrādājamie priekšmeti:
– Atskrūvējiet spārnskrūvi

(36)

 un velciet vadotnes

sliedi

(37)

 uz āru līdz galam.

– Pievelciet spārnskrūvi

(36)

.

– Noregulējiet garuma atduri

(10)

 vajadzīgajā apstrādājamā

priekšmeta garumā.

Zāģēšana bez garuma atdures:
– Atskrūvējiet fiksējošo skrūvi

(46)

 un pārbīdiet garuma

atduri

(10)

 vadotnes sliedē

(37)

 uz āru līdz galam.

– Pagrieziet garuma atduri par 90° tā, lai tā pieguļ

vadotnei

(11)

.

– Atkal pievelciet fiksējošo skrūvi

(46)

.

Īpašas formas priekšmetu zāģēšana

Zāģējot izliektas formas vai apaļus priekšmetus, tie īpaši
jānodrošina pret izslīdēšanu. Zāģējuma trases apvidū
nedrīkst palikt atstarpe starp apstrādājamo priekšmetu,
vadotni un zāģēšanas galdu.
Vajadzības gadījumā nepieciešams sagatavot un pielāgot
īpašus turētājelementus.

Asmens aptverplāksnes nomaiņa (attēls O)

Elektroinstrumenta ilgākas lietošanas gaitā asmens
aptverplāksnes

(14)

 var nolietoties.

Nomainiet bojātās asmens aptverplāksnes.
– Pārvietojiet elektroinstrumentu darba stāvoklī.
– Izskrūvējiet skrūves

(47)

, lietojot kopā ar instrumentu

piegādāto krustrievas skrūvgriezi un izņemiet veco
asmens aptverplāksni

(14)

.

– Ievietojiet jauno asmens aptverplāksni un stingri

pieskrūvējiet to ar skrūvēm

(47)

.

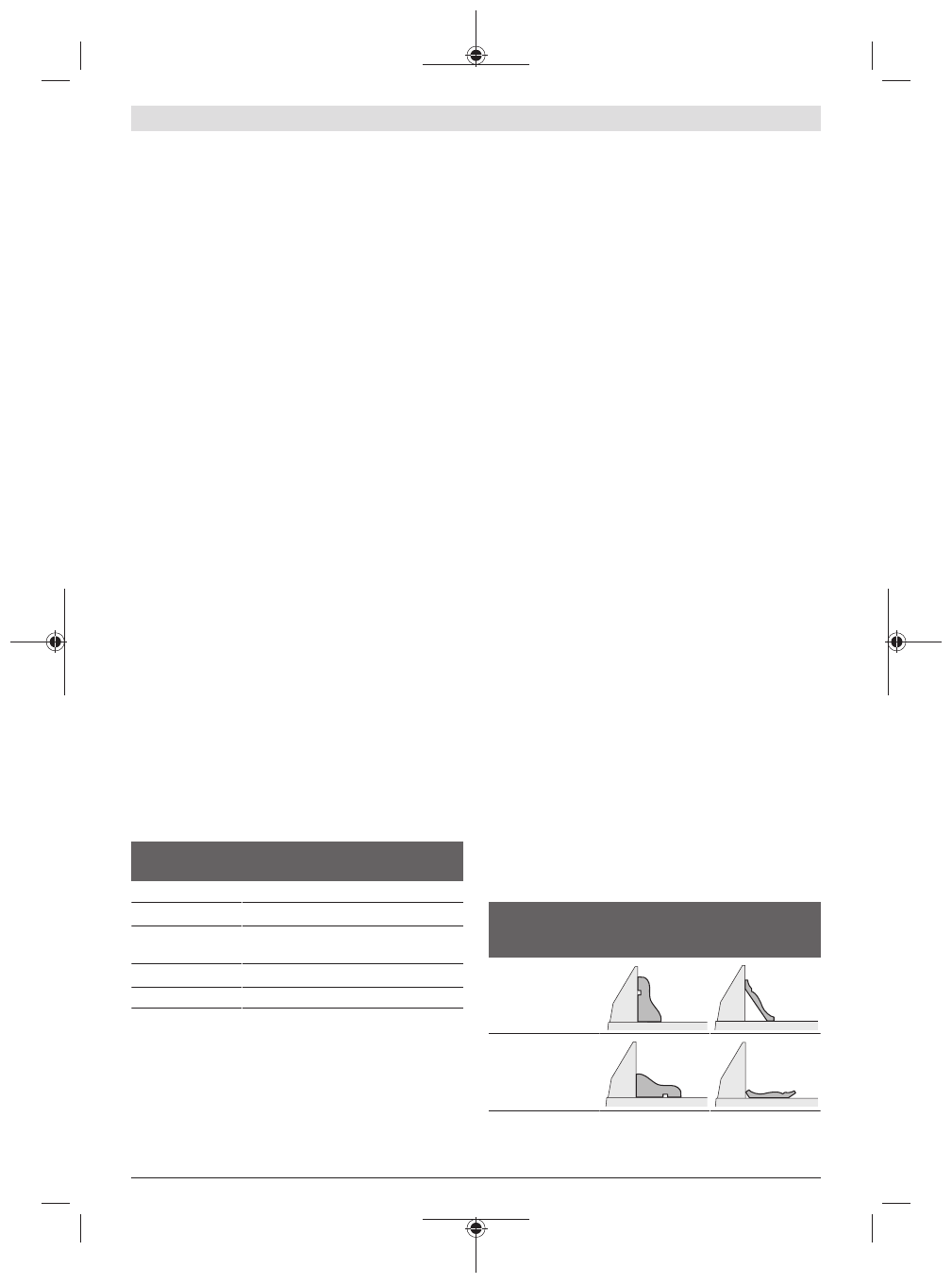

Profillīstu apstrāde

Profillīstes var apstrādāt divos dažādos veidos:

Apstrādājamā
priekšmeta
novietojums

Grīdas līste

Griestu līste

– atbalstot pret

vadotni

– noguldot uz

zāģēšanas galda
