94

 | Svensk

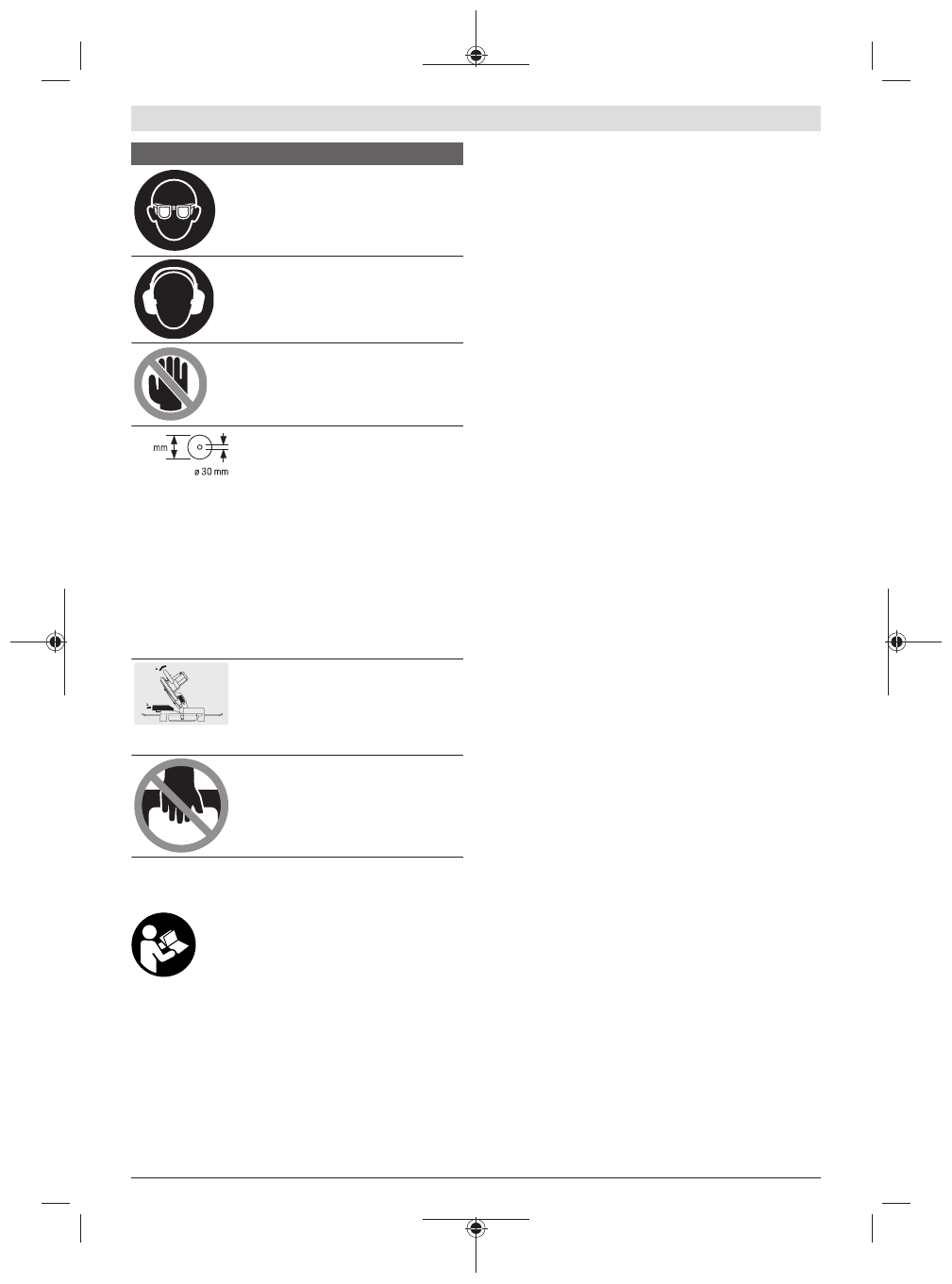

Symboler och deras betydelse

Bär skyddsglasögon.

Bär hörselskydd.

 Risk finns för att buller

leder till hörselskada.

Riskområde! Håll händerna, fingrarna
och armarna på betryggande avstånd
från detta område.

216

ø max.

Beakta sågklingans dimensioner.
Centrumhålet skall passa på
verktygsspindeln och vara utan spel. Om
en användning av reduceringsstycken är
nödvändig är det viktigt att se till att
reduceringsdelens mått passar till
stambladstjockleken, till sågbladets
håldiameter och till verktygsspindelns
diameter. Använd om möjligt de
reduceringsstycken som medföljer
sågbladet.

Sågbladsdiametern skall motsvara
uppgiften på symbolen.

Vid sågning av vertikala geringsvinklar
ska den justerbara anslagsskenan dras
utåt eller tas bort helt och hållet.

Elverktyget får aldrig bäras i
verktygsarmens handtag.

Produkt- och prestandabeskrivning

Läs igenom alla säkerhetsanvisningar och
instruktioner.

 Fel som uppstår till följd av att

säkerhetsinstruktionerna och anvisningarna
inte följts kan orsaka elstöt, brand och/eller
allvarliga personskador.

Beakta bilden i den främre delen av bruksanvisningen.

Ändamålsenlig användning

Elverktyget är avsett för stationär längs- och tvärsågning i rak
snittvinkel i hårt och mjukt trä samt i spånskivor och
fiberplattor. Horisontella geringsvinklar på –47° till +47°
samt vertikala geringsvinklar på 0° till +45° är möjligt.
Med lämpliga sågklingor kan även aluminiumprofiler och
plast sågas.

Avbildade komponenter

Numreringen av komponenterna hänvisar till illustration av
elverktyget på grafiksida.

(1)

Dammpåse

(2)

Skyddskåpa

(3)

Transporthandtag

(4)

Handtag

(5)

Startspärr för på-/av-strömbrytare

(6)

Laservarningsskylt

(7)

Laserskydd

(8)

Utgångsöppning laserstrålning

(9)

Pendlande klingskydd

(10)

Längdanslag

(11)

Anslagsskena

(12)

Sågbord

(13)

Förlängningsbygelns klämskruv

(14)

Insatsplatta

(15)

Spärrknapp för valfri geringsvinkel (horisontal)

(16)

Spak för inställning av geringsvinkel (horisontell)

(17)

Vinkelvisare för geringsvinkel (horisontell)

(18)

Skala för geringsvinkel (horisontell)

(19)

Monteringshål

(20)

Greppfördjupningar

(21)

Förlängningsbygel

(22)

Skruvtving

(23)

Justerbar anslagsskena

(24)

Skala för geringsvinkel (vertikal)

(25)

Vinkelindikator (vertikal)

(26)

Glidrulle

(27)

Spånavvisare

(28)

Spindellåsknapp

(29)

På-/av-strömbrytare

(30)

På-/av-strömbrytare för laser (laserlinje)

(31)

Spånutkast

(32)

Insexnyckel

(33)

Spännspak för valfri geringsvinkel (vertikal)

(34)

Transportsäkring

(35)

Hål för skruvtving

(36)

Vingskruv för att fixera längdanslagets styrskena

(37)

Längdanslagets styrskena

(38)

Förlängningsbygelns säkringsskruv

(39)

Insexskruv för sågklingans infästning

(40)

Spännfläns

(41)

Sågklinga

(42)

Inre spännfläns

(43)

Vingskruv för att fixera den inställningsbara
anslagsskenan
