306

 | Lietuvių k.

Įsitikinkite, kad slankusis apsauginis gaubtas gerai veikia ir
gali laisvai judėti. Įrankio svertą lenkiant žemyn, slankusis
apsauginis gaubtas turi atsidaryti. Įrankio svertą keliant
aukštyn, slankusis apsauginis gaubtas turi vėl uždengti pjūk-
lo diską, o aukščiausioje įrankio sverto padėtyje užsifiksuoti.

Dirbančiojo padėtis (žr. L pav.)

u

Nestovėkite priešais elektrinį įrankį vienoje linijoje su
pjūklo disku, visada stovėkite nuo pjovimo disko pasi-
traukę į šoną.

 Taip jūsų kūnas bus apsaugotas nuo gali-

mos atatrankos.

– Rankas ir pirštus laikykite toliau nuo besisukančio pjūklo

disko.

– Nesukryžiuokite savo rankų priešais prietaiso svertą.

Pjovimas (nupjovimas)

– Suveržkite ruošinį atitinkamai pagal matmenis.
– Nustatykite norimą įstrižo pjūvio kampą horizontalioje ir/

arba vertikalioje plokštumoje.
Atlikdami įstrižus pjūvius horizontalioje plokštumoje deši-
nėn, atramą vienodo ilgio ruošiniams

(10)

 turite visiškai

ištraukti arba visai nuimti.

– Elektrinį įrankį įjunkite.
– Rankena

(4)

 prietaiso svertą lėtai lenkite žemyn.

– Pjaukite ruošinį tolygia pastūma.
– Išjunkite elektrinį įrankį ir palaukite, kol pjūklas

(41)

 vi-

siškai sustos.

– Lėtai kelkite prietaiso svertą aukštyn.

Darbo patarimai

Pjovimo linijos žymėjimas (žr. M pav.)

Lazerio spindulys rodo pjūklo disko pjovimo liniją. Todėl ne-
atidarydami slankiojo apsauginio gaubto galite nustatyti tiks-
lią ruošinio pjovimo padėtį.
– Tuo tikslu jungikliu

(30)

 įjunkite lazerio spindulį.

– Ant ruošinio esančią žymę nukreipkite palei lazerio linijos

dešinį kraštą.

Nuoroda:

 prieš pradėdami pjauti patikrinkite, ar tinkamai

rodoma pjūvio linija. Intensyviai naudojant dėl vibracijos la-
zerio spindulys gali pasislinkti.

Leistini ruošinio matmenys
Didžiausi

 ruošiniai:

Įstrižo pjūvio

kampas horizon-

talioje plokštumo-

je

Įstrižo pjūvio
kampas vertika-
lioje plokštumoje

Aukštis x plotis

[mm]

0°

0°

60 x 123

0°

45°

43 x 123

45° (kairėje/deši-

nėje)

0°

60 x 80

45° (kairėje)

45°

43 x 80

45° (dešinėje)

45°

35 x 80

Mažiausi ruošiniai

 (= visi ruošiniai, kuriuos galima tvirtai

įveržti kartu tiekiamu veržtuvu

(22)

 pjūklo disko kairėje ar

dešinėje): 145 x 50 mm (ilgis x plotis)

Maks. pjovimo gylis

 (0°/0°): 60 mm

Vienodo ilgio ruošinių pjovimas (žr. N pav.)

Kad būtų lengva pjauti vienodo ilgio ruošinius, galite naudoti
atramą vienodo ilgio ruošiniams

(10)

.

– Atlaisvinkite prispaudžiamąjį varžtą

(46)

 ir pastumkite at-

ramą vienodo ilgio ruošiniams

(10)

 kreipiamajame

bėgelyje

(37)

 iki pageidaujamo ruošinio ilgio.

– Vėl tvirtai užveržkite prispaudžiamąjį varžtą

(46)

.

Ilgesni ruošiniai:
– Atlaisvinkite sparnuotąjį varžtą

(36)

 ir traukite kreipiamąjį

bėgelį

(37)

 į išorę iki atramos.

– Vėl tvirtai užveržkite sparnuotąjį varžtą

(36)

.

– Atramą vienodo ilgio ruošiniams

(10)

 nustatykite no-

rimam ruošinio ilgiui.

Pjovimas be atramos vienodo ilgio ruošiniams:
– Atlaisvinkite prispaudžiamąjį varžtą

(46)

 ir pastumkite at-

ramą vienodo ilgio ruošiniams

(10)

 kreipiamajame

bėgelyje

(37)

 kiek galima į išorę.

– Atramą vienodo ilgio ruošiniams pasukite 90° taip, kad ji

būtų prigludusi prie atraminio bėgelio

(11)

.

– Vėl tvirtai užveržkite prispaudžiamąjį varžtą

(46)

.

Nestandartiniai ruošiniai

Norėdami pjauti išlenktus ar apvalius ruošinius, juos turite la-
bai gerai apsaugoti nuo nuslydimo. Pjovimo linijoje neturi
būti jokio tarpelio tarp ruošinio, atraminio bėgelio ir pjovimo
stalo.
Jei reikia, galite naudoti specialius laikiklius.

Įstatomųjų plokštelių keitimas (žr. O pav.)

Įstatomoji plokštelė

(14)

 po ilgesnio elektrinio prietaiso nau-

dojimo susidėvi.
Pažeistas įstatomąsias plokšteles būtinai pakeiskite.
– Elektrinį įrankį nustatykite į darbinę padėtį.
– Standartiniu kryžminiu atsuktuvu išsukite varžtus

(47)

 ir

išimkite seną įstatomąją plokštelę

(14)

.

– Įdėkite naują įstatomąją plokštelę ir vėl užveržkite

varžtus

(47)

.

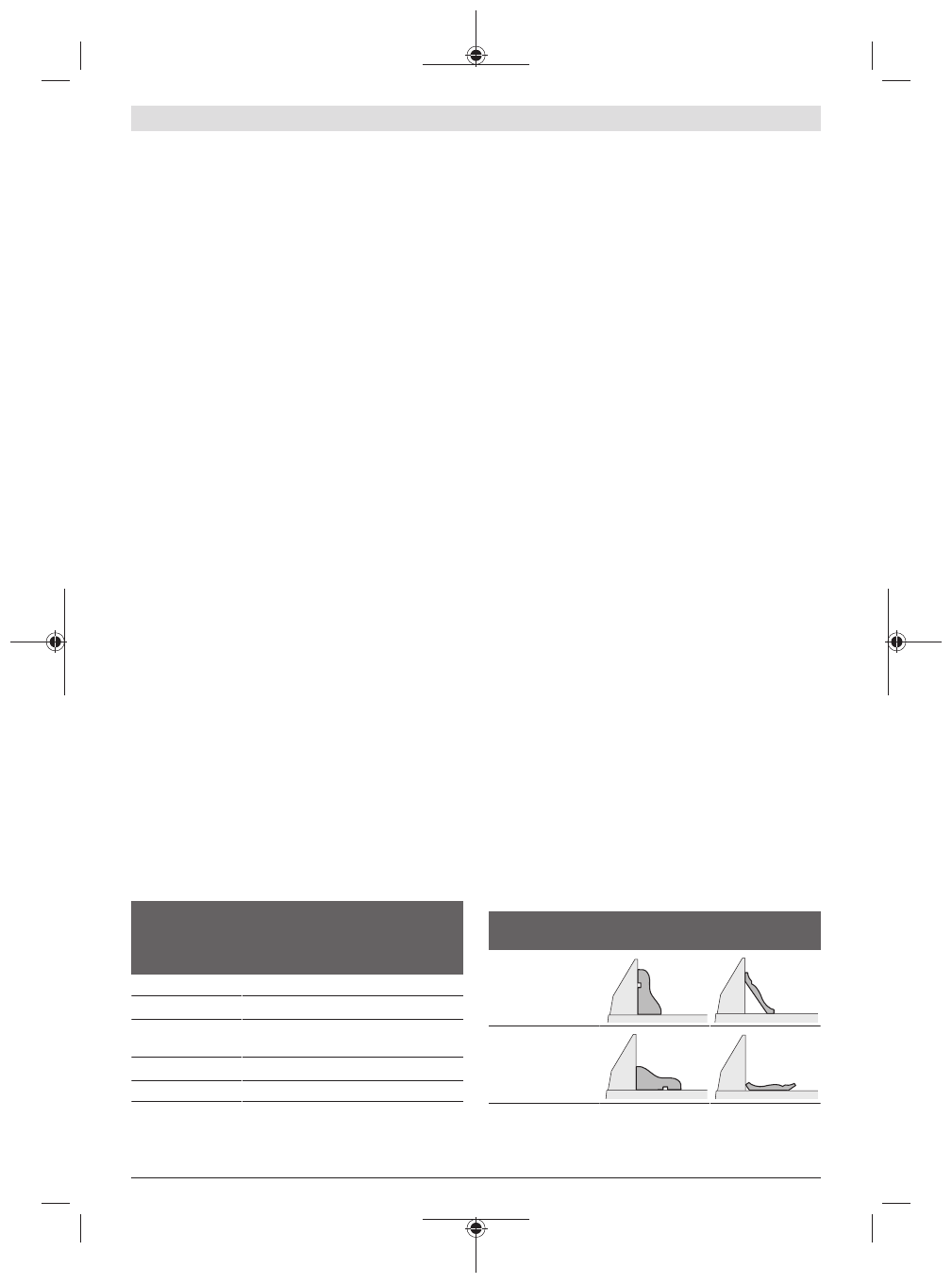

Profiliuotų lentjuosčių apdirbimas

Profiliuotas lentjuostes galima apdirbti dviem skirtingais
būdais:

Ruošinio padėtis Profiliuota grind-

juostė

Profiliuota lubų
lentjuoste

– atrėmus į at-

raminį bėgelį,

– paguldžius ant

pjovimo stalo.

Visada pirmiausia patikrinkite įstrižo pjūvio kampą (horizon-
talioje ir vertikalioje plokštumoje) ant nebetinkamo me-
dienos gabaliuko.

1 609 92A 6DZ | (15.03.2021)

Bosch Power Tools
