Қазақ |

209

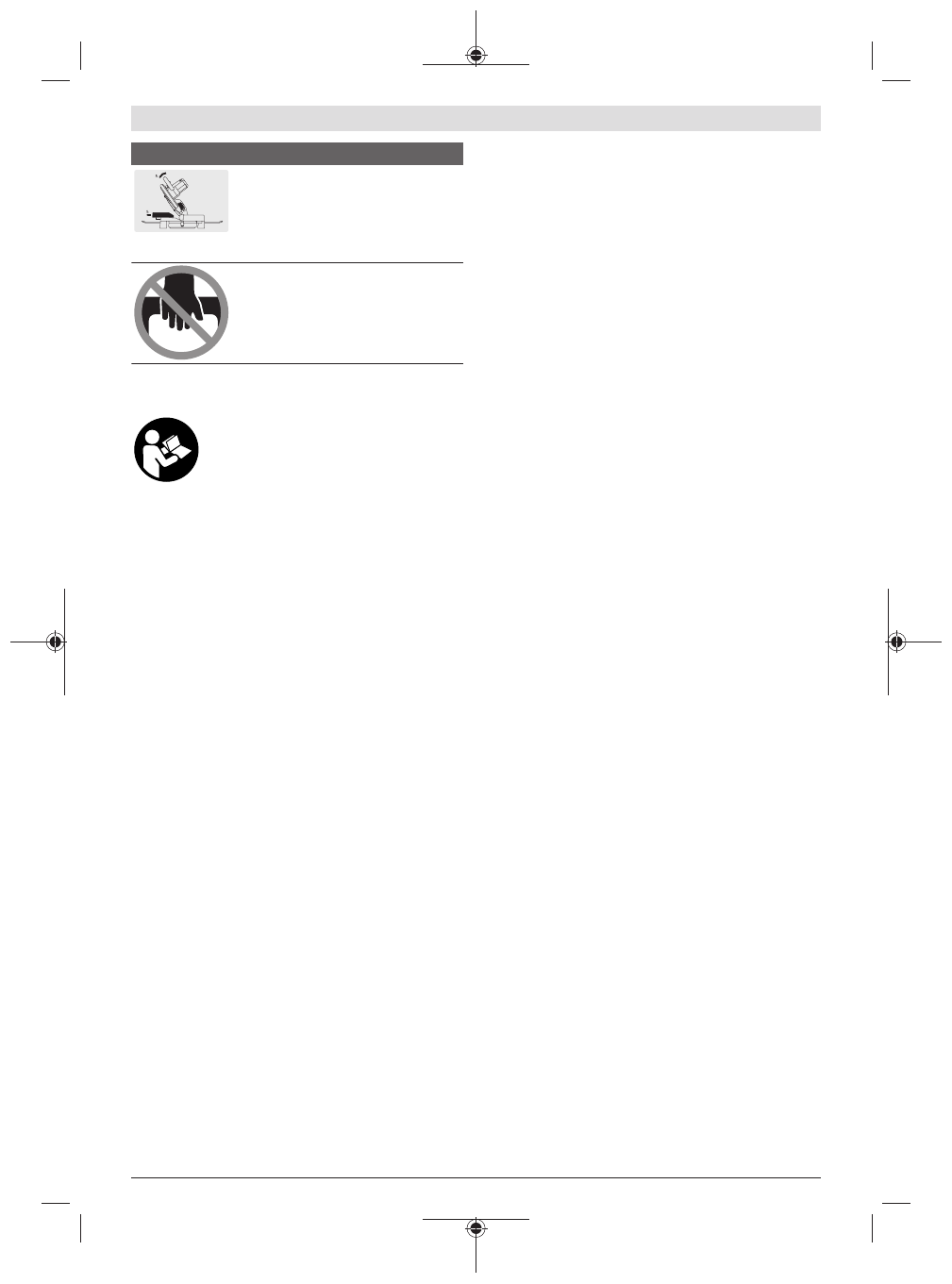

Белгілер мен олардың мағынасы

Тік еңіс бұрыштарында аралау кезінде
жылжымалы тіреуіш планканы сыртқа
қарай тарту немесе толықтай алып
тастау керек.

Электр құралын ешқашан құрал
тұтқасының сабынан ұстап
тасымалдамаңыз.

Өнім және қуат сипаттамасы

Барлық қауіпсіздік нұсқаулықтарын
және ескертпелерді оқыңыз.

 Техникалық

қауіпсіздік нұсқаулықтарын және
ескертпелерді сақтамау тоқтың соғуына,
өрт және/немесе ауыр жарақаттануларға
алып келуі мүмкін.

Пайдалану нұсқаулығының алғы бөлігінің суреттерін
ескеріңіз.

Тағайындалу бойынша қолдану

Электр құралы тік қойылатын құрылғы ретінде қатты және
жұмсақ ағашта, сондай-ақ жоңқалық және талшықтық
плиталарда кесудің түзу бағытымен бойлық және
көлденең кесу жұмыстарын орындауға арналған. Бұл
ретте -47° және +47° аралығындағы көлденең еңіс
бұрыштары және 0° және +45° аралығындағы тік еңіс
бұрыштары болуы мүмкін.
Тиісті ара дискілерін пайдаланған кезде алюминий
профильдері мен пластикті аралауға болады.

Көрсетілген құрамды бөлшектер

Көрсетілген құрамдастар нөмірленген суреттері бар
беттегі электр құралының сипаттамасына сай.

(1)

Шаң жинағыш қап

(2)

Қорғаныш қаптама

(3)

Тасымалдау тұтқасы

(4)

Тұтқа

(5)

Ажыратқышты іске қосылудан қорғайтын құлып

(6)

Лазер ескерту тақтасы

(7)

Лазер қорғаныш қалпақша

(8)

Лазер сәулесінің шығыс саңылауы

(9)

Маятниктік қорғаныш қаптама

(10)

Ұзындық шектегіші

(11)

Тіреуіш планка

(12)

Аралау үстелі

(13)

Ұзартқыш дөңестің қысқыш бұрандасы

(14)

Ішпек

(15)

Кез келген еңіс бұрышын бекіткіш тетік
(көлденең)

(16)

Еңіс бұрышын алдын ала реттеу иінтірегі
(көлденең)

(17)

Еңіс бұрышына арналған бұрыш индикаторы
(көлденең)

(18)

Еңіс бұрышының шкаласы (көлденең)

(19)

Монтаждық саңылаулар

(20)

Ұстау ойықтары

(21)

Ұзартқыш дөңес

(22)

Бұрандалы қысқыш

(23)

Жылжымалы тіреуіш планка

(24)

Еңіс бұрышының шкаласы (тік)

(25)

Бұрыш индикаторы (тік)

(26)

Сырғанақ дөңгелек

(27)

Жоңқа бағыттауышы

(28)

Шпиндель бекіткіші

(29)

Ажыратқыш

(30)

Лазерге арналған ажыратқыш (кесік
сызығының қиылысу белгісі)

(31)

Жоңқаны шығаруға арналған келте құбыр

(32)

Алты қырлы дөңбек кілт

(33)

Кез келген еңіс бұрышына арналған қысқыш
тұтқа (тік)

(34)

Тасымалдауға арналған бекіткіш

(35)

Бұрандалы қысқыш саңылаулары

(36)

Ұзындық шектегішінің бағыттауыш шинасын
бекітуге арналған қатпарлы бұранда

(37)

Ұзындық шектегішінің бағыттауыш шинасы

(38)

Ұзартқыш дөңестің бекіткіш бұрандасы

(39)

Ара дискісін бекітуге арналған алты қырлы
дөңбек бұранда

(40)

Қысқыш фланец

(41)

Ара дискісі

(42)

Ішкі қысқыш фланец

(43)

Жылжымалы тіреуіш планканы бекітуге
арналған қатпарлы бұранда

(44)

Бұрандалы қарнақ биіктігін реттеуге арналған
қатпарлы бұранда

(45)

Бұрандалы қарнақ

(46)

Ұзындық шектегішінің қысқыш бұрандасы

(47)

Ішпек бұрандалары

(48)

Тіреуіш планканың алты қырлы дөңбек
бұрандалары

(49)

Бұрыш индикаторының бұрандасы (көлденең)

(50)

Лазер қорғаныш қалпақшаның домалатпа
бұрандасы

(51)

Лазер линзасының қаптамасы
