7
Ontluchtingsschroef (c) ca. 2 keer te-
gen de wijzers van de klok in omdraai-
en.
Toets (b) net zo vaak indrukken totdat
er geen luchtbellen meer in de zuig-
slang zitten en het reinigings-/droog-
hulpmiddel via de oversloopslang in de
container terugloopt.
Ontluchtingsschroef (c) weer dicht-
draaien.
Bij gevaar voor personen, voorwerpen en
dieren moet de installatie onmiddellijk uit-
geschakeld worden door het indrukken van
de noodstopknop. U vindt noodstopknop-
pen
–
aan de waskaart-/codelezer
–
aan de bedieningsplaats voor manuele
werking
–
aan de ingang naar de washal, voor zo-
ver de bedieningsplaats of de was-
kaart-/codelezer zich daar niet bevindt.
Voorzichtig
Gevaar voor beschadigingen aan het voer-
tuig dat gereinigd moet worden. Wanneer
er na de reinigingsmiddelopdracht een sto-
ring in de wasinstallatie optreedt, moet het
reinigingsmiddel na het uitschakelen van
de installatie door zorgvuldig afspuiten met
water worden verwijderd, om mogelijke lak-
schade door een te lange inwerking te ver-
mijden.
Waarschuwing
Bij zelfbedieningsinstallaties moet een vak-
kundige, met de installatie vertrouwde per-
soon bereikbaar zijn die voor de
voorkoming van eventuele gevaren nodige
maatregelen kan uitvoeren resp. kan laten
uitvoeren.
Waarschuwing
Voor het opnieuw opstarten moet de oor-
zaak voor het gebruik van de nood-uit-
schakelaar verholpen zijn. Personen of die-
ren mogen zich niet in het werkbereik op-
houden. Voertuigen moeten uit de
installatie gereden worden.

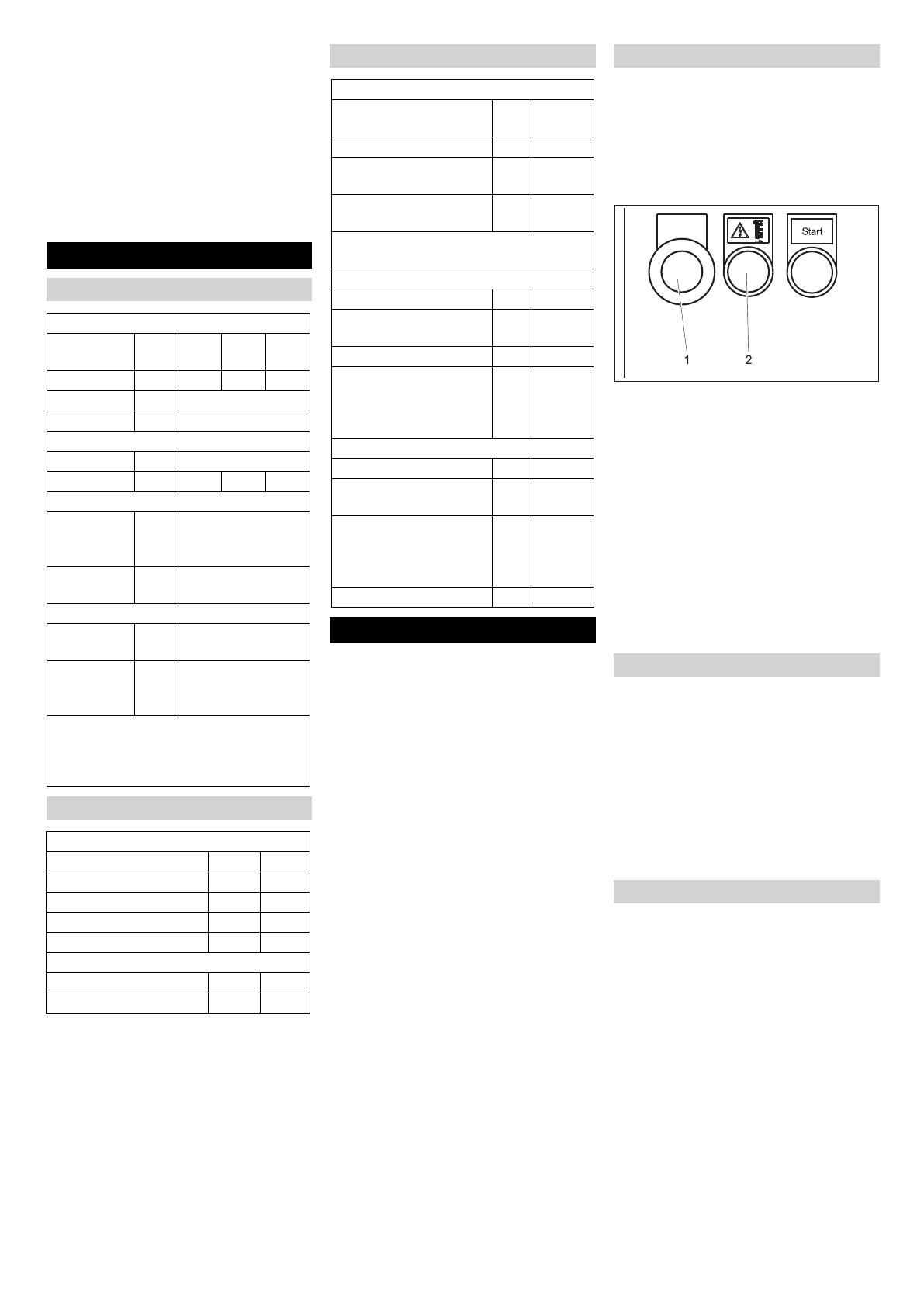

1 Noodstopknop
2 Knop stuurspanning/neutrale stand
Nood-stop-knop door trekken ontgren-
delen.
Schakelaar Auto/Manueel aan de toe-
voerverdeler op Auto stellen.
Knop Stuurspanning/neutrale stand op
de bedieningsplaats voor manuele wer-
king indrukken.
In de neutrale stand gaat het bovenste
groene signaallampje „Vooruit“ van het licht
branden. De installatie is opnieuw bedrijfs-
klaar, het te wassen voertuig kan naar bin-
nen gereden worden.
Afsluitkleppen voor water en luchtdruk
openen.
Hoofdschakelaar op de stroomverdeler
op „1“ stellen.
Schakelaar Auto/Manueel op Auto stel-
len.
Knop Stuurspanning/neutrale stand op
de bedieningsplaats voor manuele wer-
king indrukken.
De installatie is bedrijfsklaar, het te wassen
voertuig kan naar binnen gereden worden.
Voorzichtig
Gevaar voor beschadigingen. Bij het ge-
bruik van carlite borstels moet de auto met
de hand vooraf worden gereinigd, wanneer
de installatie niet met een aanbouwset voor
hogedruk is uitgevoerd!
Voorzichtig
Om beschadigingen aan het voertuig te
voorkomen, moeten voor het starten van
de wasinstallatie aan het voertuig de vol-
gende voorzorgsmaatregelen getroffen
worden:
Ramen, deuren en dakramen sluiten.
Antennes inschuiven, naar achteren
omklappen of afschroeven
.
Grote of wijd uitstaande spiegels in-
klappen.
Doseerpomp ontluchten
Technische gegevens
Afmetingen
Installatieafmetingen
CB 2/
23
CB 2/
25
CB
2/28
Hoogte
mm
3215 3415 3715
Breedte
mm
3500
Diepte *)
mm
2020
Grensafmetingen van voertuig **)
Wasbreedte mm
2300
Washoogte
mm
2300 2500 2800
Wasbare voertuiglengte ***)
Zonder vei-
ligheidsaf-
stand
mm
5800
Met veilig-
heidsafstand
mm
5270
Breedte washal
Met veilig-
heidsafstand
mm
4500
Zonder vei-
ligheidsaf-
stand
mm
4050
*) Roterende dakborstel, roterende zijbor-
stels **) Binnen die afmetingen kunnen
bijna alle voertuigen gewassen worden
***) Bij een rijbaanlengte van 9000 mm
Kenmerken
Wasborstels
Borsteldiameter zijkant
mm
965
Borsteltoerental zijkant
1/min
107
Borsteldiameter dak
mm
880
Borsteltoerental dak
1/min
127
Portaalsnelheid
m/min
0...20
Geluidsniveau
Borstelwas
dB(A)
67
Droogwerking
dB(A)
87
Aansluitwaarden
Elektrische aansluiting
Spanning
V
400/3~,
P, N
Frequentie
Hz
50
Aansluitvermogen basis-
installatie
kW
16
Voorzekering besturings-
kast *
A
max. 35
* aan het gebouw te voorzien volgens de
plaatselijk geldende voorschriften
Wateraansluiting
Nominale wijdte
duim
1
Stromingsdruk conform
DIN 1988 (bij 100 l/min)
MPa
(bar)
0,4...0,6
(4...6)
Temperatuur
°C
max. 50
Waterverbruik/voertuig
bij 0,45 MPa (program-
ma-afhankelijk bij voer-
tuiglengte van 4,5 m)
l
80...210
Luchtdruk aansluiting
Nominale wijdte
duim
1/2
Druk
MPa
(bar)
0,6...0,8
(6...8)
Verbruik/wasbeurt (zonder
antivrieselement, program-
ma-afhankelijk bij voertuig-
lengte van 4,5 m)
l
50
Verbruik bij antvries
l
ca. 700
Werking
Inschakelen na noodstop
Inbedrijfstelling
Voertuig voorbereiden
91
NL
