15

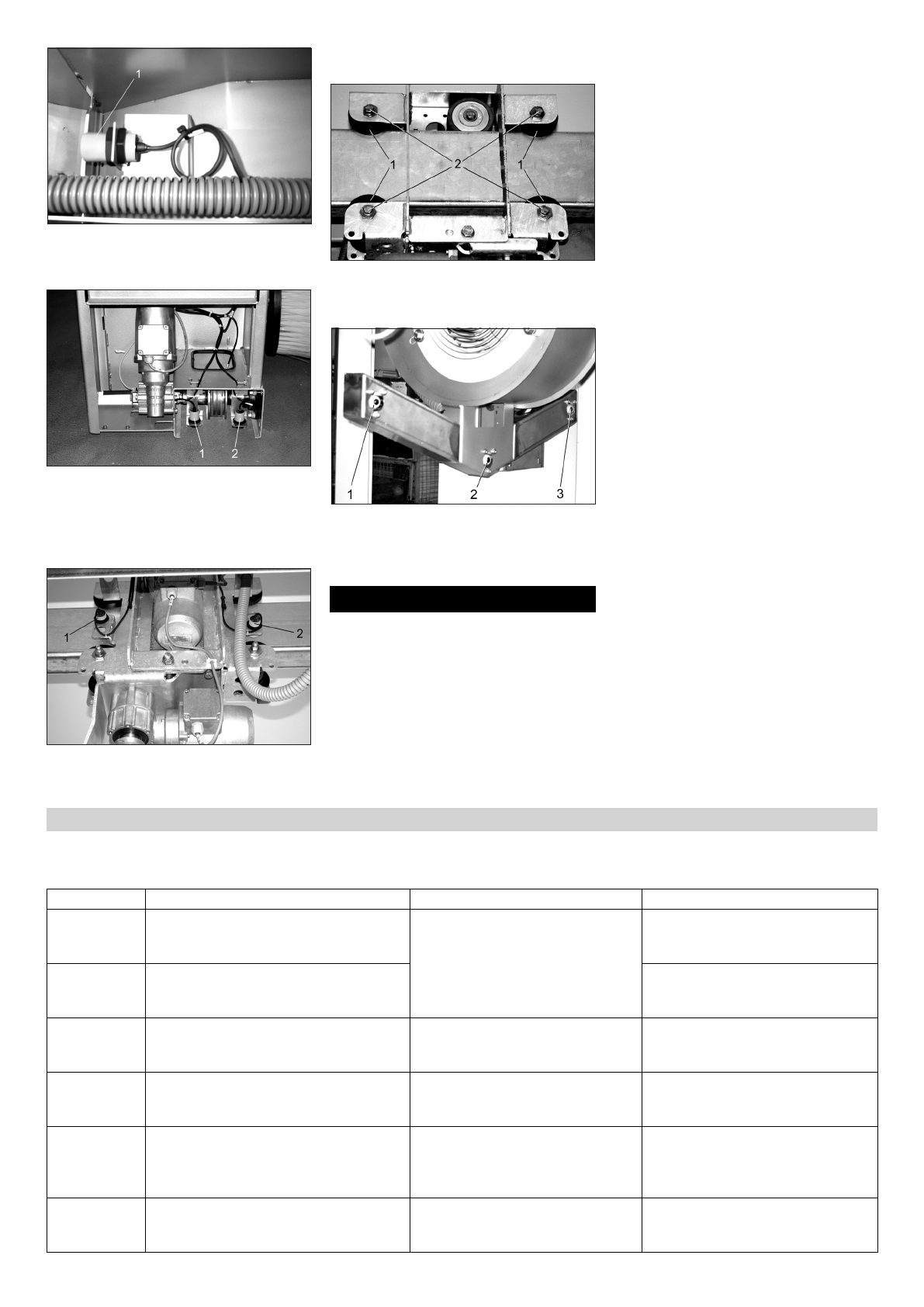

Figura 4
1 Interruptor de fim de curso do arco de

segurança do secador de tejadilho

Figura 5
1 Interruptor de fim de curso do início de

marcha (PFA)

2 Interruptor de fim de curso do fim de

marcha (PFE)

Figura 6
1 Interruptor de fim de curso da escova

lateral 1 Início (SB1_a)

2 Interruptor de fim de curso da escova

lateral 1 Fim (SB1_e)

Figura 7
1 Roldanas de transporte
2 Excêntrico

Figura 8
1 Barreira luminosa do secador em frente
2 Barreira luminosa do secador centro
3 Barreira luminosa do secador atrás



Perigo

Perigo devido a choque eléctrico.
Trabalhos na instalação eléctrica só devem
ser efectuados por especialistas electro-
técnicos.
Durante todos os trabalhos colocar a insta-
lação sem tensão, pôr a instalação no in-
terruptor principal para "0" e proteger
contra um rearranque.

Quem deve eliminar avarias?

Explorador

Os trabalhos com o aviso "explorador" só
podem ser realizados por pessoas instruí-
das que podem utilizar e manter a instala-
ção de lavagem de forma segura.

Especialistas electrotécnicos

Pessoas com uma formação profissional
no âmbito electrotécnico.

Serviço de assistência técnica

Trabalhos com o aviso "Serviço de assis-
tência técnica" só devem ser realizados por
especialistas da assistência técnica de
Kärcher resp. por técnicos autorizados por
Kärcher.



Perigo

Perigo devido a choque eléctrico. Colocar
a instalação sem tensão, pôr a instalação
no interruptor principal para "0" e proteger
contra um rearranque.
Perigo de lesão por ar comprimido saído
de forma inesperada. O recipiente e as
condutas de ar comprimido estão sob pres-
são mesmo depois do desligamento da ins-
talação. Antes de qualquer intervenção na
instalação é imprescindível reduzir a pres-
são. Cortar para tal a alimentação de ar
comprimido e recolher / extrair a instalação
de lavagem das rodas na operação manual
até a pressão diminuir. Verificar em segui-
da a falta de pressão no manómetro na uni-
dade de manutenção.
Perigo de lesão devido a jacto de água de
alta pressão inesperado. O sistema de alta
pressão está sob pressão mesmo depois
da instalação ser desligada. Antes de qual-
quer intervenção na instalação, é impres-
cindível eliminar a pressão do sistema de
alta pressão.
Perigo de ferimentos dos olhos por partes
projectadas ou sujidade. Não devem en-
contrar-se pessoas perto das escovas ro-
tantes. Utilizar óculos de protecção ao
efectuar trabalhos de manutenção.

Se o sinal "Marcha para a frente" do semá-
foro de posicionamento piscar, existe uma
das avarias indicadas em baixo.

Avarias

Indicação de avaria do semáforo de posicionamento

N.º pisca

Erro

Possível causa

Eliminação da avaria

Uma  vez

Lavagem das rodas 1 não está na posição
externa

Lavagem das rodas não está na po-
sição base

Controlar a alimentação do ar compri-
mido, controlar os componentes me-
cânicos da lavagem das rodas 1

Duas  vezes

Lavagem das rodas 2 não está na posição
externa

Controlar a alimentação do ar compri-
mido, controlar os componentes me-
cânicos da lavagem das rodas 2

Três vezes

Accionamento do interruptor pavilhão curto/
estreito (opção)

Interruptor foi accionado por pessoas

Um ou vários interruptores foram ac-
cionados, repor o interruptor manual-
mente

Quatro vezes Accionamento do interruptor de protecção do

secador do tejadilho

Controlar a alavanca de manobra e o
respectivo interruptor de fim de curso
quanto a danos

Controlar o interruptor e contactar o
serviço técnico

Cinco vezes

Protecção anticongelante activada

Protecção anticongelante activa

A operação de lavagem não é possí-
vel até a temperatura de protecção
anticongelante ser novamente ultra-
passada.

Seis  vezes

Accionamento do interruptor da largura do
veículo (opção)

Veículo demasiado largo ou mal po-
sicionado

Um ou vários interruptores foram ac-
cionados, repor os interruptores e re-
posicionar o veículo
