12

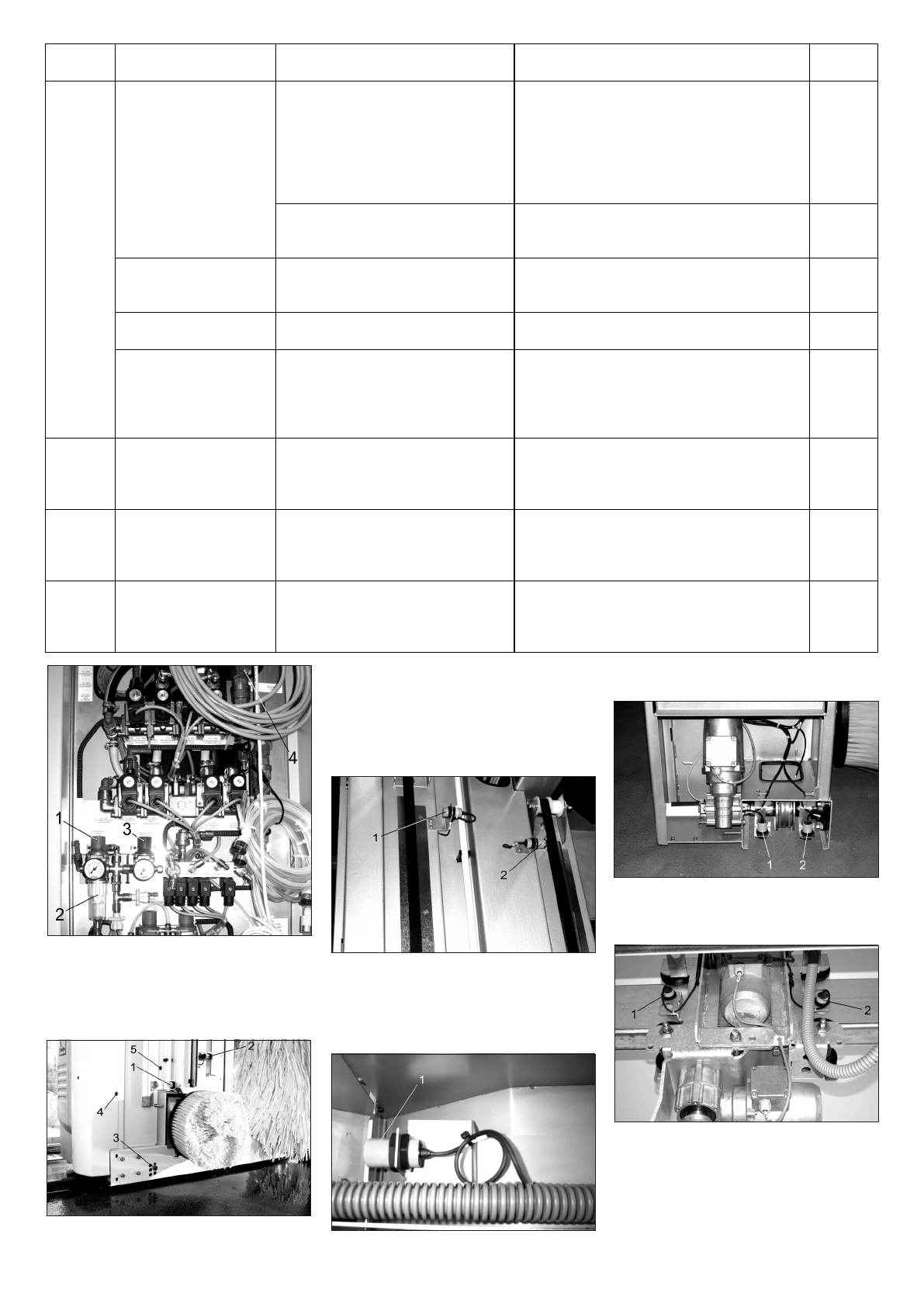

Fig. 1
1 Serviceenhed
2 Filter
3 Trykredukrionsventil for hjulvask
4 Smudsfanger

Fig. 2

1 Endestopkontakt for tagbørste oppe

(DBU)

2 Endestopkontakt for tørrer nede (TRU)
3 Fotocelle hjulvaskeanordning
4 Fotocelle position 1
5 Fotocelle position 2

Fig. 3
1 Endestopkontakt for tagbørste oppe

(DBO)

2 Endestopafbryder for tagtørrer oppe

(TRO)

Fig. 4

1 Endestopkontakt for tagtørrerens sik-

kerhedsbøjle

Fig. 5
1 Endestopkontakt for kørselsstart (PFA)
2 Endestopkontakt for kørselsstop (PFE)

Fig. 6
1 Endestopkontakt for sidebørste 1 start

(SB1_a)

2 Endestopkontakt for sidebørste 1 slut

(SB1_e)

Tids-
punkt

Aktivitet

Berørte komponenter

Afhjælpning

Af hvem

Månedligt
eller efter
2000 va-
ske

Rengøring af filter

I trykluftserviceenheden (fig. 1)

Sluk for trykluftforsyningen og kør hjulvaskean-
lægget ind og ud i manuel funktion, indtil der
ikke længere er tryk på anlægget. Kontroller
derefter på manometeret, at der ikke længere
er tryk på anlægget. Skru filterhuset af. Tag fil-
terindsatsen ud. Rens filteret med trykluft. Sæt
filteret i og skru huset på.

Driftsle-
deren

Rengøringsmiddelsugefilter i behol-
derne med rengøringsmiddel

Skru dækslet til rengøringsmiddelbeholderen
af. Skyl ansugningsslangernes filtre med rent
vand.

Driftsle-
deren

Rengøring af smudfan-
gerne

Smudsfanger for industrivand (opti-
on), smudsfanger for friskvand (fig. 1)

Sluk for vandforsyningen. Skru smudsfange-
rens dæksel af. Skyl filteret med vand. Sæt fil-
teret i igen og skru dækslet på.

Driftsle-
deren

Visuel kontrol af rem for
tagbørste, tagtørrer

Rem for tagbørste, tagtørrer

Visuel kontrol: Kontroller remmenes tilstand,
udskift evt. (kundeservice).

Kunde-
service

Kontrol af alle endestop-
kontakters fastgørelse
og afstand

Alle endestopkontakter (fig. 2 til 6)

Kontroller den nominelle afstand på 4 mm: Brug
et 4 mm tykt fladt materiale som bladsøger. Mål
afstanden mellem endestopkontakt og kontakt-
fane. Efterjuster om nødvendigt endestopkon-
takten ved at justere de to plastmøtrikker.

Kunde-
service

Halvårligt
eller efter
5000 va-
ske

Kontrol af energiforsynin-
gen

Kabler og slanger ved: - energistøtte eller
- energikæde eller - Kabelschlepp

Visuel kontrol: Slanger og kablers tilstand.
Slangernes og samlingernes tæthed. Kontroller
at løbevognen ved Kabelschlepp går let.

Driftsle-
deren

Årligt el-
ler efter
10000 va-
ske

Kontrol af løbefladen

SB-travers

Kontroller, af løbefladen på SB-traversen er
ren. Fjern tilsmudsninger med specialrense-
middel (f.eks. B. 6.869-035).

Driftsle-
deren

hver 2 år
eller efter
20000
vask

Udskifte remme og rem-
skiver

Rem og remskive tørrer og tagbørste  Udskifte remme og remskiver

Kunde-
service

164

DA
