13

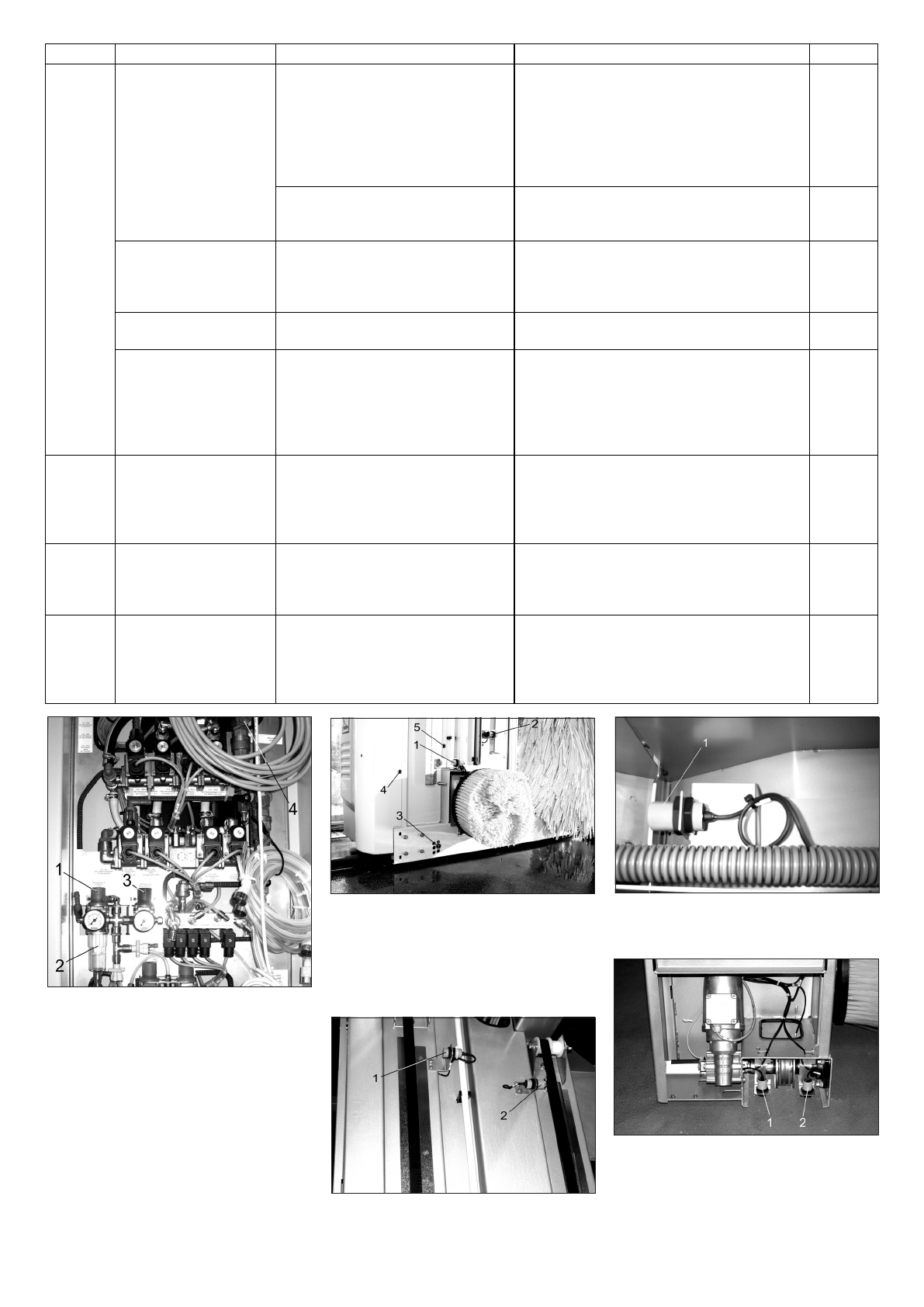

Bild 1
1 Wartungseinheit
2 Filter
3 Druckminderer Radwäsche
4 Schmutzfänger
Bild 2
1 Endschalter Dachbürste unten (DBU)
2 Endschalter Trockner unten (TRU)
3 Lichtschranke Radwascheinrichtung
4 Lichtschranke Position 1
5 Lichtschranke Position 2
Bild 3
1 Endschalter Dachbürste oben (DBO)
2 Endschalter Dachtrockner oben (TRO)
Bild 4
1 Endschalter Dachtrockner Sicherheits-
bügel
Bild 5
1 Endschalter Fahranfang (PFA)
2 Endschalter Fahrende (PFE)
Zeitpunkt Tätigkeit
Betroffene Baugruppe
Behebung
von wem
monatlich
oder nach
2000 Wä-
schen
Filter reinigen
In der Druckluftwartungseinheit (Bild 1)
Druckluft absperren und Radwaschanlage im
Handbetrieb ein- und ausfahren lassen, bis der
Druck abgebaut ist. Anschließend Drucklosig-
keit am Manometer prüfen, Filtergehäuse ab-
schrauben, Filtereinsatz entnehmen, Filter mit
Druckluft reinigen, Filter einsetzen, Gehäuse
anschrauben.
Betreiber
Reinigungsmittelsaugfilter in den Be-
hältern für Reinigungsmittel
Deckel der Reinigungsmittelbehälter abschrau-
ben, Filter der Ansaugschläuche mit sauberem
Wasser spülen.
Betreiber
Schmutzfänger reinigen Schmutzfänger Brauchwasser (Opti-
on), Schmutzfänger Frischwasser
(Bild 1)
Wasserzulauf abstellen, Deckel der Schmutz-
fänger abschrauben, Filter mit Wasser ausspü-
len, Filter wieder einsetzen und Deckel
aufschrauben.
Betreiber
Sichtprüfung Riemen
Dachbürste, Dachtrockner
Riemen Dachbürste, Dachtrockner
Sichtprüfung: Zustand der Riemen prüfen, ggf.
austauschen (Kundendienst).
Kunden-
dienst
Befestigung und Abstand
aller Endschalter über-
prüfen
Alle Endschalter (Bild 2 bis 6)
Überprüfung des Sollabstandes von 4mm: Ein
4mm dickes Flachmaterial als Fühlerlehre ver-
wenden, Abstand zwischen Endschalter und
Schaltfahne messen, Endschalter ggf. durch
Verstellen der beiden Kunststoffmuttern nach-
justieren.
Kunden-
dienst
halbjähr-
lich oder
nach
5000 Wä-
schen
Energiezuleitung prüfen Kabel und Schläuche bei:
- Energiestütze oder
- Energiekette oder
- Kabelschlepp
Sichtprüfung: Zustand der Schläuche und Ka-
bel, Undichtigkeiten der Schläuche und Verbin-
dungselemente. Leichtgängigkeit der
Laufwagen bei Kabelschlepp prüfen.
Betreiber
jährlich
oder nach
10000
Wäschen
Lauffläche überprüfen
SB-Traverse
Lauffläche der SB-Traverse auf Sauberkeit prü-
fen. Verschmutzungen mit Spezialreiniger (z.
B. 6.869-035) entfernen.
Betreiber
alle 2 Jah-
re oder
nach
20000
Wäschen
Riemen und Riemen-
scheibe austauschen
Riemen und Riemenscheibe Trockner
und Dachbürste
Riemen und Riemenscheibe austauschen
Kunden-
dienst
15
DE
