7
Ouvrir la vis de purge (c) en la tournant
d'env. 2 rotations contre le sens horaire.
Actionner la touche (b) jusqu'à ce que le
flexible d'aspiration ne contienne plus
aucune bulle d'air et que le produit au-
xiliaire de nettoyage/de séchage re-
tourne dans le récipient par le biais du
trop-plein.
Refermer la vis de purge (c).
En cas de dangers pour des personnes,
des animaux et des objets, la station de la-
vage doit immédiatement être mise hors
marche en appuyant sur la touche 'ARRET
D'URGENCE'. La touche d'arrêt d'urgence
figure
–
sur le lecteur de carte de lavage/de code
–
sur le poste de commande pour le fonction-
nement manuel
–
à l'entrée du hall de lavage, dans la mesure
où il ne s'y trouve pas un lecteur de carte de
lavage/de code.
Attention
Risque d'endommagement pour le véhi-
cule devant être nettoyé. Si la station de la-
vage tombe en panne après avoir appliqué
du détergent, il faut éliminer le détergent en
rinçant abondamment le véhicule à l'eau
après avoir mis la station hors marche afin
d'éviter tout dégât sur le vernis suite à un
temps d'imprégnation trop long.
Remarque
Pour une utilisation du portique en libre-
service, une personne compétente et fami-
liarisée avec le fonctionnement de l'instal-
lation devra être joignable. Elle pourra
exécuter les mesures nécessaires pour
éviter d'éventuels dangers.
Remarque
Avant de remettre le portique en marche, il
faut éliminer la cause de l'actionnement de
la touche d'arrêt d'urgence. Il est alors in-
terdit aux personnes et aux animaux de se
tenir dans la zone de travail. Des véhicules
figurant éventuellement dans la station de
lavage doivent en être sortis.

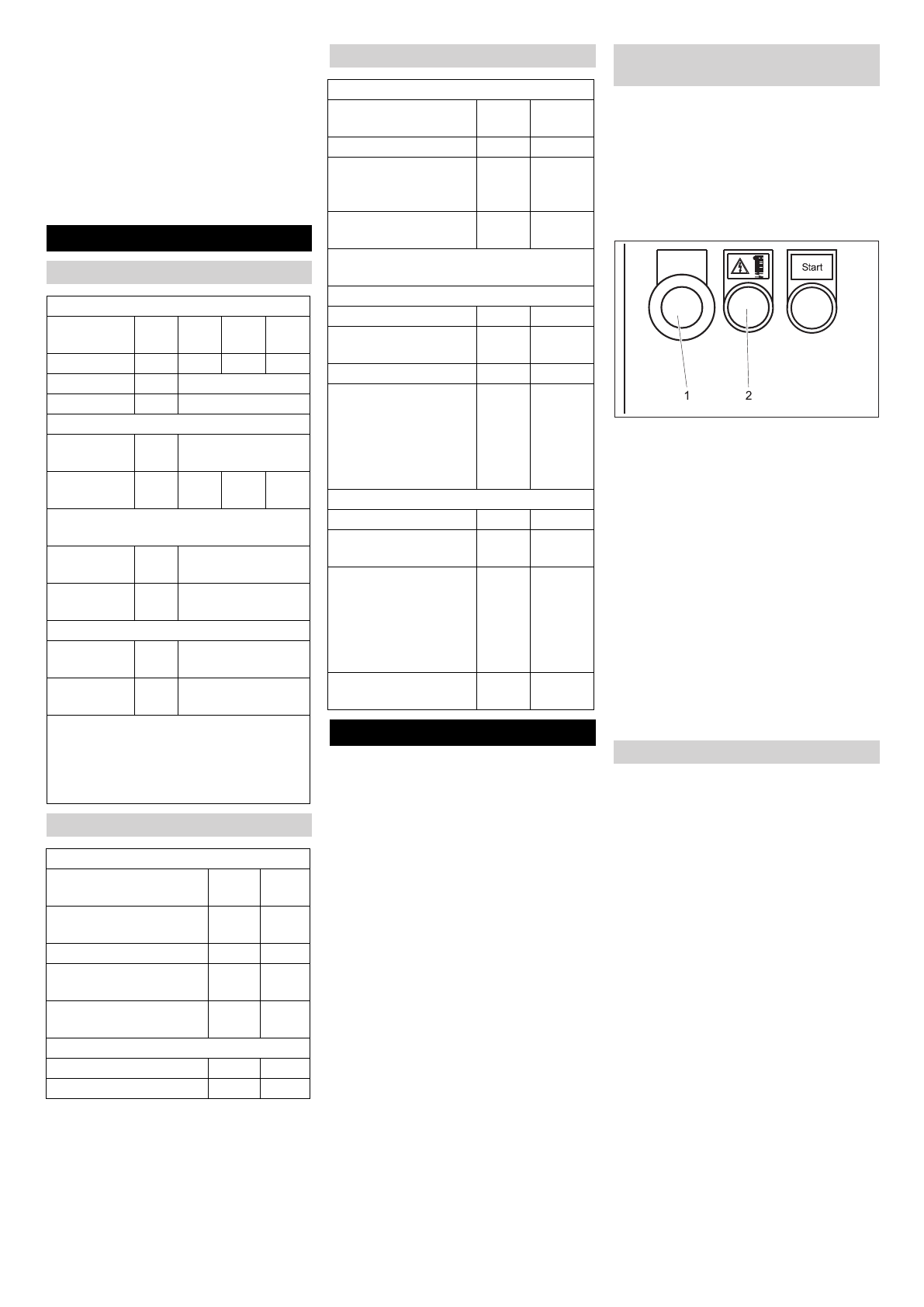

1 Touche d'arrêt d’urgence
2 Touche Tension de commande/position
initiale
Tirer la touche d'arrêt d'urgence pour la
déverrouiller.
Tourner l'interrupteur Auto/manuel du
distributeur d'alimentation sur la posi-
tion Auto.
Appuyer sur la touche Tension de com-
mande/position initiale figurant sur le
poste de commande pour fonctionne-
ment manuel.
En position initiale, le feu vert supérieur
'Avance' du feu de positionnement s'al-
lume. La station de lavage est de nouveau
prête au fonctionnement, il est possible de
rentrer le véhicule devant être lavé.
Ouvrir les soupapes d'arrêt pour l'eau et
l'air comprimé.
Tourner l'interrupteur principal sur le
distributeur d'alimentation sur la posi-
tion '1'.
Tourner l'interrupteur Auto/manuel sur
la position Auto.
Appuyer sur la touche Tension de com-
mande/position initiale figurant sur le
poste de commande pour fonctionne-
ment manuel.
La station de lavage est prête au fonction-
nement, il est possible de rentrer le véhi-
cule devant être lavé.
Purge de la pompe de dosage
Caractéristiques techniques
Dimensions
Dimensions de la station de lavage
CB 2/
23
CB 2/
25
CB
2/28
Hauteur
mm
3215 3415 3715
Largeur
mm
3500
Profondeur *) mm
2020
Dimensions limites des véhicules **)
Largeur de
lavage
mm
2300
Hauteur de
lavage
mm
2300 2500 2800
Longueur de véhicule pouvant être lavée
***)
Sans écart
de sécurité
mm
5800
Avec écart
de sécurité
mm
5270
Largeur du hall
Avec écart
de sécurité
mm
4500
Sans écart
de sécurité
mm
4050
*) brosse de toit rotative, brosses latérales
rotatives **) pratiquement tous les véhi-
cules aux dimensions dans cette marge
peuvent être lavés ***) pour des longueurs
de rails de 9000 mm
Caractéristiques
Brosses de lavage
Diamètre de brosse laté-
rale
mm
965
Vitesse de rotation de
brosses latérales
t/min
107
Diamètre de brosse - toit mm
880
Vitesse de rotation -
brosse de toit
t/min
127
Vitesse de déplacement
du portique
m/min
0...20
Niveau sonore
Lavage par brosses
dB(A)
67
Séchage
dB(A)
87
Puissances raccordées
Branchement électrique
Tension
V
400/3~,
P, N
Fréquence
Hz
50
Puissance de raccor-
dement, station de la-
vage de base
kW
16
Fusible de puissance ar-
moire de commande*
A
maxi 35
* prévue par le maître d'aouvrage corres-
pondant les dispositions locales valides.
Arrivée d'eau
Largeur nominale
Pouces
1
Pression selon DIN
1988 (pour 100 l/min)
MPa
(bars)
0,4...0,6
(4...6)
Température
°C
maxi 50
Consommation d'eau/
véhicule pour 0,45
MPa (en fonction du
programme pour une
longueur de véhicule
de 4,5 m)
l
80...210
Raccord air comprimé
Largeur nominale
Pouces
1/2
Pression
MPa
(bars)
0,6...0,8
(6...8)
Consommation/lavage
(sans dégivreur/dispo-
sitif antigel, en fonction
du programme pour
une longueur de véhi-
cule de 4,5 m)
l
50
Consommation avec
produit antigel
l
env. 700
Fonctionnement
Mise en marche après arrêt
d'urgence
Mise en service
49
FR
