7
Rodar o botão rotativo (a) para a quantida-
de de dosagem desejada. Premir simulta-
neamente várias vezes a tecla (b).
Premir o botão rotativo (a) até engatar.
Abrir o parafuso de ventilação (c) cerca
de 2 voltas no sentido inverso ao dos
ponteiros do relógio.
Premir a tecla (b) até já não existirem
bolhas de ar na mangueira de aspira-
ção e o detergente de limpeza / deter-
gente auxiliar para a secagem fluir de
volta para o recipiente por meio da
mangueira de descarga.
Apertar o parafuso de ventilação (c).
Em caso de perigo para pessoas, objectos
e animais, a instalação deve ser desligada
imediatamente premindo o botão de corte
de emergência. Encontra botões de corte
de emergência
–
no leitor de cartões de lavagem / de có-
digos
–
no posto de comando para operação
manual
–
na entrada para a instalação de lava-
gem, se não estiver o posto de coman-
do ou o leitor de cartões de lavagem /
de códigos nesse local.
Atenção
Perigo de danos para o veículo a limpar. Se
depois da aplicação do detergente surgir
uma avaria da instalação de lavagem, o
detergente deve ser eliminado (borrifar
com água) depois da desconexão da insta-
lação, para evitar possíveis danos na pintu-
ra por um tempo de reacção prolongado.
Aviso
Em instalações de auto-serviço deve estar
sempre próximo um técnico que conheça a
instalação e possa efectuar resp. deixar
efectuar medidas necessárias para evitar
possíveis perigos.
Aviso
Eliminar a causa do accionamento do bo-
tão de corte de emergência antes de religar
a instalação. Proibida a permanência de
pessoas ou animais na área de trabalho.
Retirar os veículos da instalação.

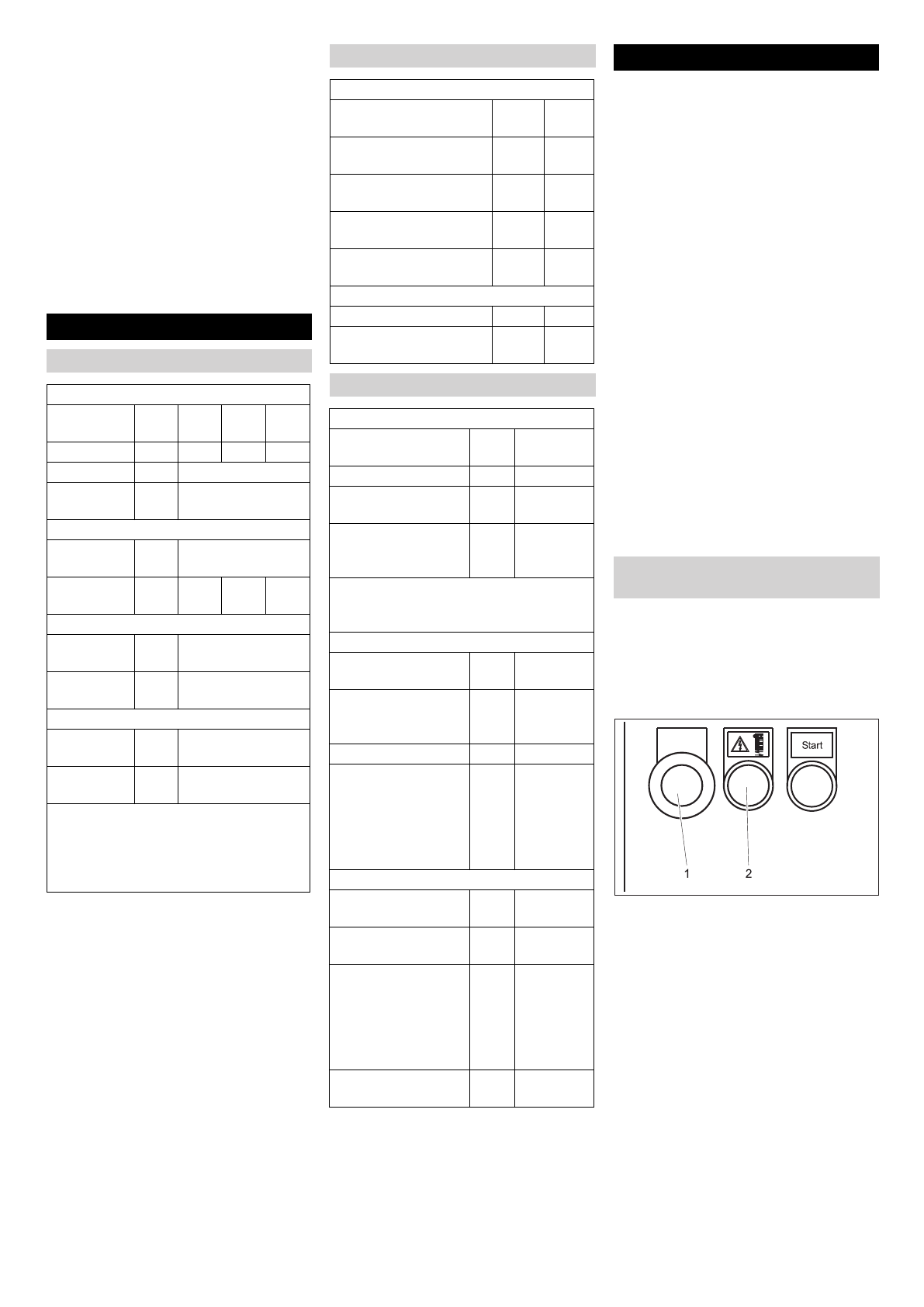

1 Botão de paragem de emergência
2 Botão Tensão de comando / Posição
básica
Desbloquear o botão de paragem de
emergência, puxando-o.
Colocar o interruptor auto / manual na
posição "auto" no distribuidor de ali-
mentação.
Premir o botão Tensão de comando /
Posição básica no posto de comando
para operação manual.
Na posição básica acende a lâmpada su-
perior verde de sinalização "Entrada" do
semáforo de posicionamento. A instalação
está novamente preparada para entrar em
funcionamento, o veículo a lavar pode en-
trar.
Purgar a bomba de dosagem
Dados técnicos
Dimensões
Dimensões da instalação
CB 2/
23
CB 2/
25
CB
2/28
Altura
mm
3215 3415 3715
Largura
mm
3500
Profundidade
*)
mm
2020
Dimensões limite do veículo **)
Largura de la-
vagem
mm
2300
Altura de la-
vagem
mm
2300 2500 2800
Comprimento lavável do veículo ***)
sem distância
de segurança
mm
5800
com distância
de segurança
mm
5270
Largura do local de instalação
com distância
de segurança
mm
4500
sem distância
de segurança
mm
4050
*) escova de tejadilho rotativa, escovas la-
terais rotativas **) dentro destas dimen-
sões podem ser lavados quase todos os
veículos ***) com comprimento dos carris
condutores de 9000 mm
Características
Escovas de lavagem
Diâmetro das escovas la-
terais
mm
965
Velocidade das escovas
laterais
1/min
107
Diâmetro das escovas de
tejadilho
mm
880
Velocidade das escovas
de tejadilho
1/min
127
Velocidade de marcha do
pórtico
m/min
0...20
Nível sonoro
Lavagem com escova
dB(A)
67
Funcionamento de seca-
gem
dB(A)
87
Valores de ligação
Ligação eléctrica
Tensão
V
400/3~, P,
N
Frequência
Hz
50
Potência de ligação
da instalação básica
kW
16
Protecção preconec-
tada Armário de co-
mando*
A
máx. 35
* a prever no local de montagem, em con-
formidade com as prescrições locais em
vigor
Ligação de água
Diâmetro nominal
Pole-
gada
1
Pressão de caudal
segundo DIN 1988 (a
100 l/min)
MPa
(bar)
0,4...0,6
(4...6)
Temperatura
°C
máx. 50
Consumo de água /
veículo com 0,45
MPa (depende do
programa em caso de
um comprimento do
veículo de 4,5 m)
l
80...210
Ligação do ar comprimido
Diâmetro nominal
Pole-
gada
1/2
Pressão
MPa
(bar)
0,6...0,8
(6...8)
Consumo / lavagem
(sem dispositivo anti-
congelante, depende
do programa em caso
de um comprimento
do veículo de 4,5 m)
l
50
Consumo com protec-
ção anticongelante
l
aprox. 700
Funcionamento
Ligar depois de corte de
emergência
136
PT
