6
Henkilöitä, esineitä ja eläimiä uhkaavassa
vaaratilanteessa laitteisto on kytkettävä
heti pois päältä painamalla hätä-seis-paini-
ketta. Hätä-seis-painike sijaitsee
–
pesumerkin/koodin lukulaitteessa
–
manuaalikäytön ohjauspaikassa
–
pesuhallin sisäänpääsyssä, mikäli siel-
lä ei sijaitse ohjauspaikkaa tai pesumer-
kin/koodin lukulaitetta.
Varo
Puhdistettavaa ajoneuvoa uhkaava vauri-
oitumisvaara. Jos puhdistusaineen levityk-
sen jälkeen ilmestyy pesulaitteiston häiriö,
on poistettava puhdistusaine laitteiston
poiskytkemisen jälkeen perusteellisesti ve-
den suihkuttamisella, jotta estetään mah-
dolliset maalivauriot liian pitkän
vaikutusajan johdosta.
Ohje
Itsepalvelupesulaitteistoissa on oltava asi-
antunteva, laitteistoon perehtynyt henkilö
käytettävissä, joka pystyy ryhtymään tarvit-
taviin toimenpiteisiin tai antamaan ne suori-
tettaviksi mahdollisten vaarojen
välttämiseksi.
Ohje
Ennen uudelleenkytkemistä on korjattava
hätä-seis-painikkeen aktivoimisen syy.
Henkilöiden tai eläinten oleskelu työalueel-
la ei ole sallittu. Ajoneuvot on ajettava ulos
laitteistosta.

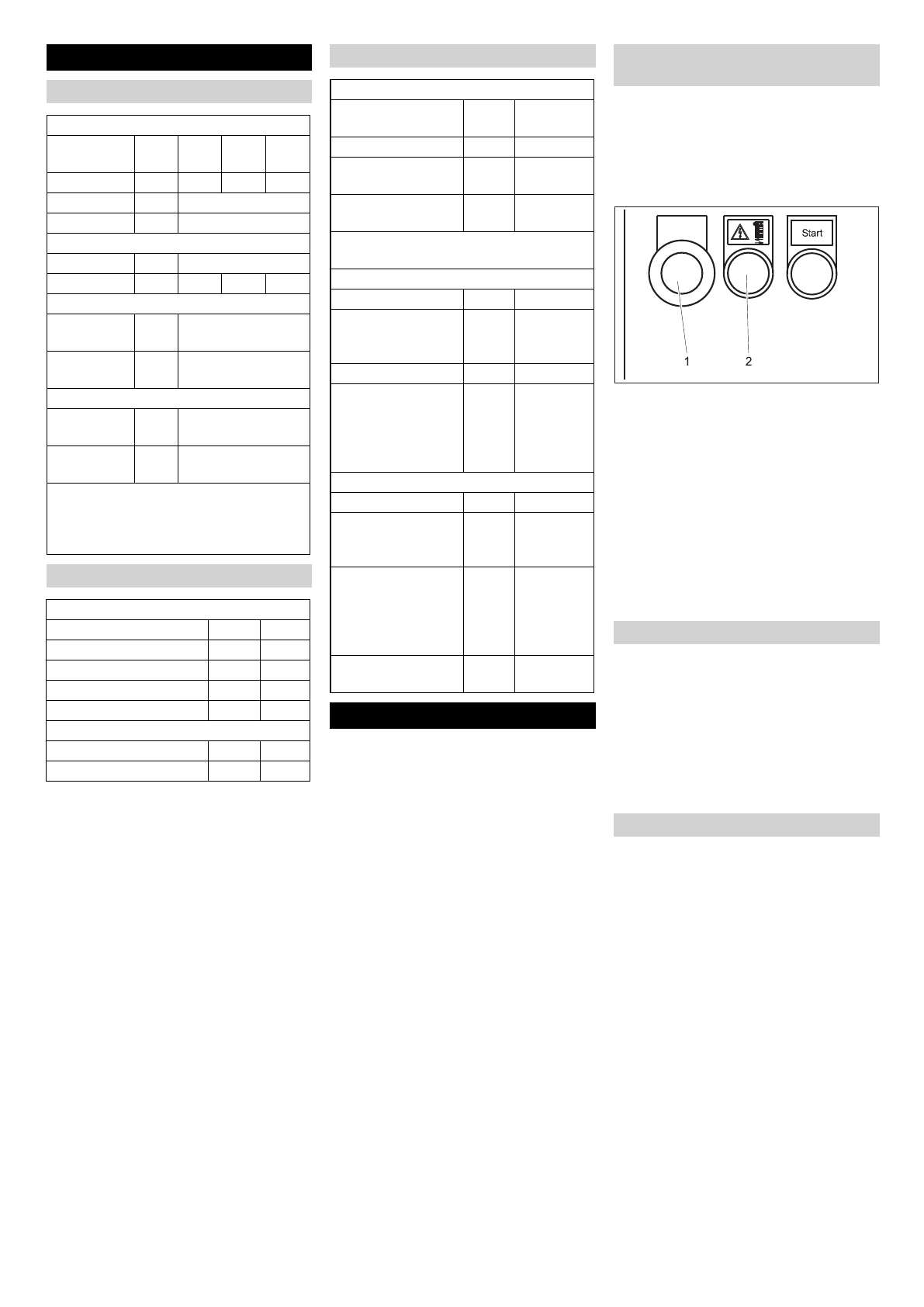

1 Hätä-seis-painike
2 Ohjausjännite-/perusasentopainike
Vapauta hätä-seis-painike lukituksesta
vetämällä.
Aseta syötönjakajan auto/manual -kyt-
kin asentoon auto.
Paina manuaalikäytön ohjauspaikan
ohjausjännite-/perusasentopainiketta.
Perusasennossa syttyy ohjausvalon merk-
kivalo "Eteenpäin" palamaan. Laitteisto on
taas käyttövalmis, pestävä ajoneuvo voi-
daan ajaa sisään.
Avaa veden ja paineilman sulkuhanat.
Aseta syötönjakajan päällä sijaitseva
pääkytkin asentoon "1".
Aseta kytkin automatiikka/manuaalinen
asentoon Auto.
Paina manuaalikäytön ohjauspaikan
ohjausjännite-/perusasentopainiketta.
Laitteisto on käyttövalmis, pestävä ajoneu-
vo voidaan ajaa sisään.
Varo
Vaurioitumisvaara. Kun käytetään on Carli-
te-harjoja, ajoneuvo on ensin esipuhdistet-
tava käsin, jos laitteisto ei ole varustettu
korkeapaine-varustesarjalla!
Varo
Ajoneuvon vaurioitumisen välttämiseksi on ryh-
dyttävä ennen pesulaitteiston käynnistämistä
seuraaviin toimenpiteisiin ajoneuvossa:
Sulje ikkunat, ovet ja kattoluukut.
Työnnä antennit sisään, käännä ne pe-
rän suuntaan tai irrota ne
.
Taita suuret tai pitkälle sivulle ulottuvat
peilit sisään.
Tarkasta, onko ajoneuvossa löysiä osia
ja irrota ne, esim.:
–
koristelistat,
–
spoilerit,
–
puskurit,
–
ovenkahvat,
–
pakoputket,
–
tuulihöylät,
Tekniset tiedot
Mitat
Laitteiston mitat
CB 2/
23
CB 2/
25
CB
2/28
Korkeus
mm
3215 3415 3715
Leveys
mm
3500
Syvyys *)
mm
2020
Ajoneuvon rajamitat **)
Pesuleveys
mm
2300
Pesukorkeus mm
2300 2500 2800
pestävän ajoneuvon pituus ***)
ilman turvae-
täisyyttä
mm
5800
turvaetäisyy-
dellä
mm
5270
Hallin leveys
turvaetäisyy-
dellä
mm
4500
ilman turvae-
täisyyttä
mm
4050
*) pyörivä kattoharja, pyörivät sivuharjat
**) lähes kaikki ajoneuvot voidaan pestä
näiden mittojen sisällä ***) ajokiskon pi-
tuuden ollessa 9000 mm
Ominaisuudet
Pesuharjat
Harjan läpimitta sivu
mm
965
Harjan kierrosluku sivu
1/min
107
Harjan läpimitta katto
mm
880
Harjan kierrosluku katto 1/min
127
Portaalin ajonopeus
m/min
0...20
Äänentaso
Harjapesu
dB(A)
67
Kuivauskäyttö
dB(A)
87
Liitäntäarvot
Sähköliitäntä
Jännite
V
400/3~, P,
N
Taajuus
Hz
50
Peruslaitteiston lii-
täntäteho
kW
16
Ohjauskaapin esisula-
ke *
A
maks. 35
* oltava rakennepuoleisesti paikallisten voi-
massa olevien määräysten mukaisesti.
Vesiliitäntä
Nimellissisähalkaisija tuuma
1
Virtauspaine standar-
din DIN 1988 mukaan
(nopeus 100 l/min)
MPa
(baa-
ria)
0,4...0,6
(4...6)
Lämpötila
°C
maks. 50
Vedenkulutus/ajoneu-
vo virtauspaine 0,45
MPa (riippuen ohjel-
masta ajoneuvon ol-
lessa 4,5 m pitkä)
l
80...210
Paineilmaliitäntä
Nimellissisähalkaisija tuuma
1/2
Paine
MPa
(baa-
ria)
0,6...0,8
(6...8)
Kulutus/pesu (ilman
jäätymissuojalaitetta,
riippuen ohjelmasta
ajoneuvon ollessa 4,5
m pitkä)
l
50
Kulutus jäätymissuo-
jalla
l
n. 700
Käyttö
Kytkeminen hätä-seis-toiminnon
jälkeen
Käyttöönotto
Ajoneuvon valmistelu
215
FI
