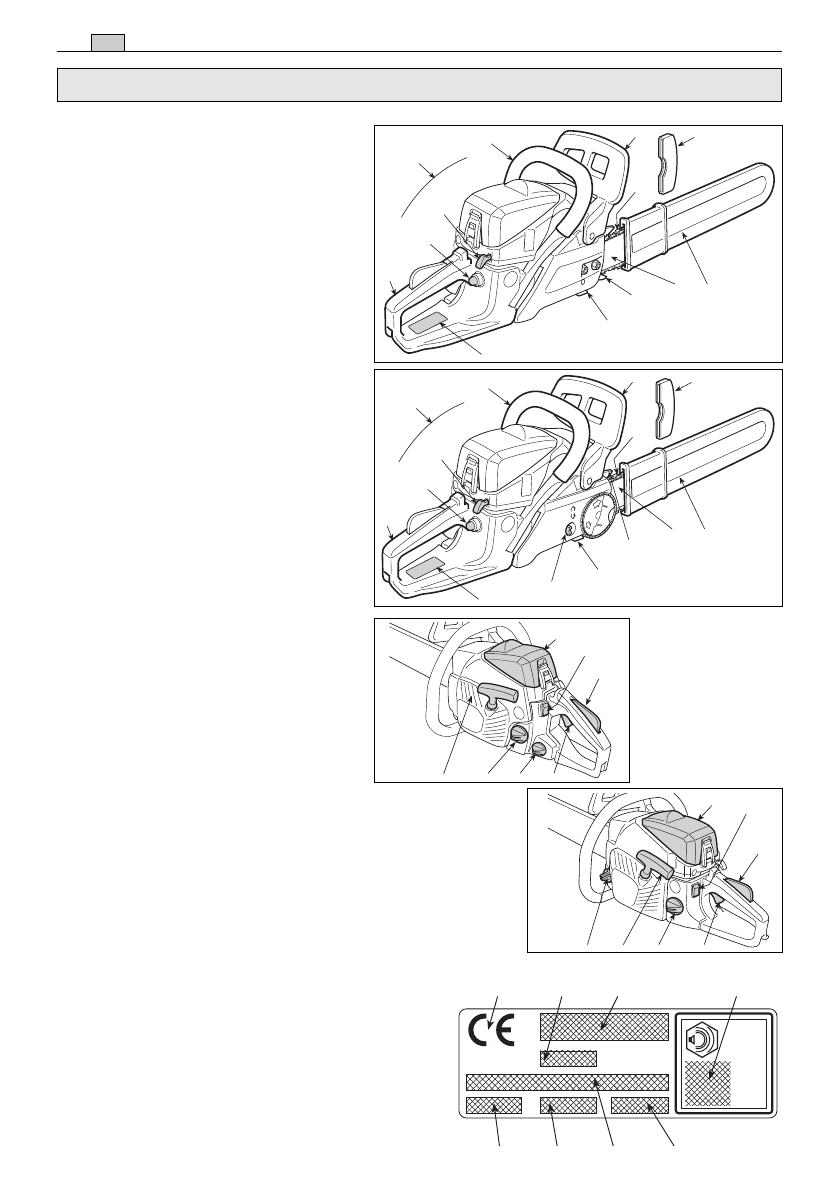

IDENTIFICATION DES PIÈCES PRINCIPALES

1. IDENTIFICATION DES PIÈCES PRINCIPALES

PIÈCES PRINCIPALES

1. Ensemble moteur

2. Griffe d’abattage

3. Protecteur de la main

tenant la poignée avant

4. Poignée avant

5. Poignée arrière

6. Enrouleur de chaîne

7. Guide-chaîne

8. Chaîne

9. Protecteur de guide-chaîne

9a. Protection de la griffe d’abattage

(qu’il faut enlever pendant le travail)

10. Étiquette matricule

COMMANDES ET RAVITAILLEMENT

11. Interrupteur marche-arrêt du moteur

12. Commande d’accélérateur

13. Blocage de l’accélérateur au démarrage

14. Lanceur

15. Commande du starter

16. Commande du dispositif d’amorçage

(Primer)

17. Tendeur de chaîne rapide

21. Bouchon du réservoir du carburant

22. Bouchon du réservoir d’huile pour chaîne

23. Couvercle du filtre de l’air

ÉTIQUETTES MATRICULE

10.1) Marquage de conformité,

selon la directive 2006/42/CE

10.2) Nom et adresse du fabricant

10.3) Niveau de puissance acoustique LWA

selon la directive 2000/14/CE

10.5) Modèle de machine

10.6) Numéro de série

10.7) Année de construction

10.8) Code Article

10.9) Nombre d'émissions
