Per affilare la catena (Fig. 24):

– Spegnere il motore, liberare il freno della ca-

tena e bloccare saldamente la barra con la ca-

tena montata in una morsa adeguata, assicu-

randosi che la catena possa scorrere

liberamente.

– Mettere in tensione la catena, nel caso risul-

tasse allentata.

– Montare la lima nell’apposita guida e quindi in-

serire la lima nel vano del dente, mantenendo

una inclinazione costante secondo il profilo del

tagliente.

– Dare solo pochi colpi di lima, esclusivamente in

avanti, e ripetere l’operazione su tutti i taglienti

con lo stesso orientamento (destri o sinistri).

– Invertire la posizione della barra nella morsa e ri-

petere l’operazione sui rimanenti taglienti.

– Verificare che il dente delimitatore non sporga ol-

tre lo strumento di verifica e limare l’eventuale

eccedenza con una lima piatta, arrotondando il

profilo.

– Dopo l’affilatura, eliminare ogni traccia di limatura

e pulviscolo e lubrificare la catena in bagno d’o-

lio.

La catena deve essere sostituita quando:

– La lunghezza del tagliente si riduce a 5 mm o

meno;

– il gioco delle maglie sui rivetti è eccessivo.

MANUTENZIONE DELLA BARRA (Fig. 25)

Per evitare una usura asimmetrica della barra, è

opportuno che questa venga rovesciata periodi-

camente.

Per mantenere in efficienza la barra occorre:
– Ingrassare con l’apposita siringa i cuscinetti del

pignone di rinvio (se presente).

– Pulire la scanalatura della barra con l’apposito

raschietto (non fornito in dotazione).

– Pulire i fori di lubrificazione.

– Con una lima piatta, togliere le bave dai fianchi

e pareggiare eventuali dislivelli fra le guide.

La barra deve essere sostituita quando:
– la profondità della scanalatura risulta inferiore al-

l’altezza delle maglie di trascinamento (che non

devono mai toccare il fondo;

– la parete interna della guida è usurata al punto

da fare inclinare lateralmente la catena.

INTERVENTI STRAORDINARI

Ogni operazione di manutenzione non inclusa in

questo manuale deve essere eseguita esclusiva-

mente dal vostro Rivenditore.
Operazioni eseguite presso strutture inadeguate o

da persone non qualificate comportano il decadi-

mento di ogni forma di garanzia.

CONSERVAZIONE

Al termine di ogni sessione di lavoro, ripulire ac-

curatamente la macchina da polvere e detriti, ri-

parare o sostituire le parti difettose.

La macchina deve essere conservata in un luogo

asciutto, al riparo dalle intemperie, con la prote-

zione copribarra correttamente montata.

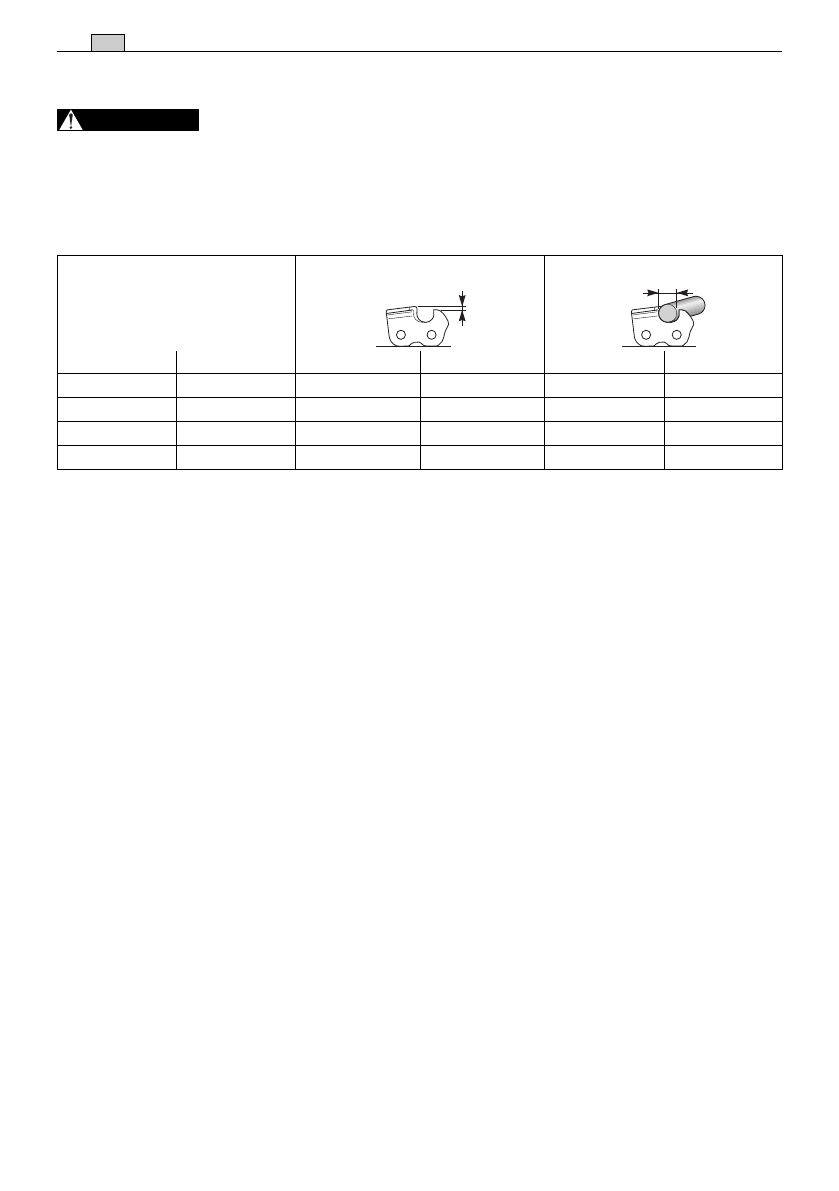

Tabella manutenzione catena

I dati caratteristici della catena e della barra omologate per questa macchi-

na sono indicate nella “Dichiarazione CE di conformità” che accompagna la macchina stessa.

Per ragioni di sicurezza, non usare altri tipi di catena o barra.

La tabella riporta i dati di affilatura di diversi tipi di catene, senza che ciò rappresenti la possi-

bilità di usare catene diverse da quella omologata.

ATTENZIONE!

IT

MANUTENZIONE E CONSERVAZIONE

16

Passo catena

Livello del dente limitatore (a)

Diametro della lima (d)

pollici

mm

pollici

mm

pollici

mm

3/8 Mini

9,32

0,018

0,45

5/32

4,0

0,325

8,25

0,026

0,65

3/16

4,8

3/8

9,32

0,026

0,65

13/64

5,2

0,404

10,26

0,031

0,80

7/32

5,6

a

d
