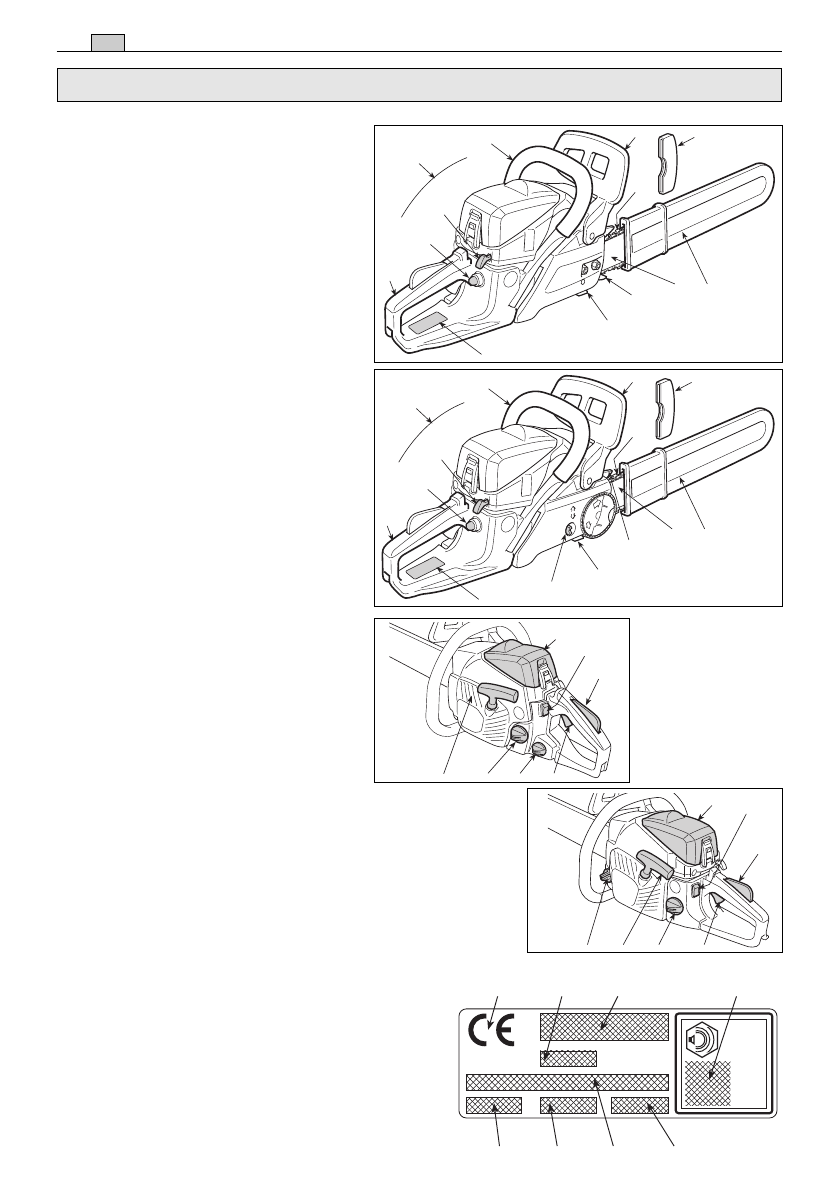

GALVENO SASTĀVDAĻU IZVIETOJUMS

1. GALVENO SASTĀVDAĻU IZVIETOJUMS

GALVENĀS SASTĀVDAĻAS

1. Dzinēja mezgls

2. Sprūds

3. Priekšējā rokas aizsardzības ierīce

4. Priekšējais rokturis

5. Aizmugurējais rokturis

6. Ķēdes bremzes tapa

7. Sliede

8. Ķēde

9. Sliedes vāks

9a. Sprūda aizsardzība

(darba laikā ir jānoņem)

10. Pases datu plāksnīte

VADĪBAS IERĪCES UN UZPILDE

11. Slēdzis dzinēja apturēšanai

12. Akseleratora vadības orgāns

13. Akseleratora bloķēšana

14. Iedarbināšanas rokturis

15. Bagātinātāja (Starter) vadības orgāns

16. Uzpildes ierīces (Primer) vadības

orgāns

17. Ātrdarbīgais ķēdes spriegotājs

21. Maisījuma tvertnes vāciņš

22. Ķēdes eļļas tvertnes vāciņš

23. Gaisa filtra vāks

PASES DATU PLĀKSNĪTE

10.1) Marķējums par atbilstību

direktīvai 2006/42/EK

10.2) Ražotāja nosaukums un adrese

10.3) Akustiskās jaudas līmenis LWA

atbilstoši direktīvai 2000/14/EK

10.5) Mašīnas modelis

10.6) Pases numurs

10.7) Ražošanas gads

10.8) Artikula kods

10.9) Izmešu daudzums

10.1

L

WA

dB

10.2

10.7

10.3

10.6

10.5

10.8

10.9

12

22

21

14

13

23

11

2

8

3

4

5

6

9

10

15

1

16

7

9a

2

8

3

4

5

6

9

10

15

1

16

7

9a

17

MC 846 • SP 405 • C 46

• XC 246 • CP 45 • A 455

• C 50 • A 375 • A 405 • XC 240 • CP 38

• CP 40 • XC 238 • C 38 • SP 375 • C 41

• A 375 • A 405 • CP 38

• CP 40 • C 38

• SP 375 • XC 238

• C 41 • SP 405

• C 38 T • C 41 T

• SP 375Q • SP 405Q

• XC 240

22

12

14

21

11

13

23

• C 46 • XC 246 • C 50

• CP 45 • A 455

MC 846

• C 38 T • C 41 T • SP 375Q • SP 405Q
