Ketjun teroittamiseksi (Kuva 24):

– Sammuta moottori, vapauta ketjujarru ja lukitse

tiukasti terälevy sopivaan pihteihin asennetulla

ketjulla, varmistaen että ketju kulkee esteettö-

mästi.

– Kiristä ketju, jos se on löysä.

– Asenna viila tarkoitusta varteen olevaan ohjai-

meen ja aseta viila hampaan aukkoon säilyttäen

leikkuuosan profiilin mukaisen kallistuksen.

– Kosketa vain pari kertaa viilalla ainoastaan

eteenpäin ja toista toimenpide kaikille leikkuuo-

sille, joissa sama suuntaus (oikealle tai vasem-

malle).

– Käännä pihdeissä olevan terälevyn suuntaa ja

toista toimenpide jäljellä oleviin leikkuuosiin.

– Tarkista ettei rajoitinhammas työnny yli tarkis-

tuslaitteen ja viilaa mahdollinen ylimääräinen

osa tasaisella viilalla, pyöristäen profiilin.

– Teroituksen jälkeen poista kaikki viilausjäljet ja

hieno pöly ja voitele ketju kylpyöljyllä.

Ketju on vaihdettava kun:

– Leikkuuosan pituus on 5mm tai vähemmän;

– Niittien hammastusväli on liian suuri.

TERÄLEVYN HUOLTO (Kuva 25)

Terälevyn epätasaisen kulumisen välttämiseksi,

suosittelemme sen kääntämistä toisinpäin sään-

nöllisesti.

Terälevyn tehokkuuden säilyttämiseksi suositte-

lemme:
– Rasvata siirron ketjupyörästön laakerit sitä var-

ten olevalla ruiskulla (jos varusteena).

– Puhdistamaan terälevyn urat sitä varten olevalla

kaapimella (ei toimitettu laitteen mukana).

– Puhdistaa voiteluaukot.

– Tasaisella viilalla poistaa sivujen särmät ja ta-

soittaa ohjainten väleissä olevat mahdolliset kor-

keuserot.

Terälevy on vaihdettava kun:
– urien syvyys on alle hammaspyörästön korkeu-

den (eivät saa ikinä osua pohjaan);

– ohjaimen sisäseinä on kulunut niin paljon, että

ketju kallistuu sivusuunnassa.

ERITYISTOIMENPITEET

Kaikki tämän ohjekirjan ulkopuoliset huoltotyöt tu-

lee suorittaa jälleenmyyjällä.

Epäsopivissa paikoissa tai epäpätevien henkilöi-

den suorittamat toimenpiteet saavat takuun rau-

keamaan.

SÄILYTYS

Joka työsession jälkeen puhdista laite huolellisesti

pölystä ja muista jätteistä, korjaa tai vaihda vialliset

osat.

Laitetta on säilytettävä kuivassa paikassa huonolta

säältä suojattuna terälevyn suojan olleessa oikein

asennettuna.

16

HUOLTO JA SÄILYTYS

FI

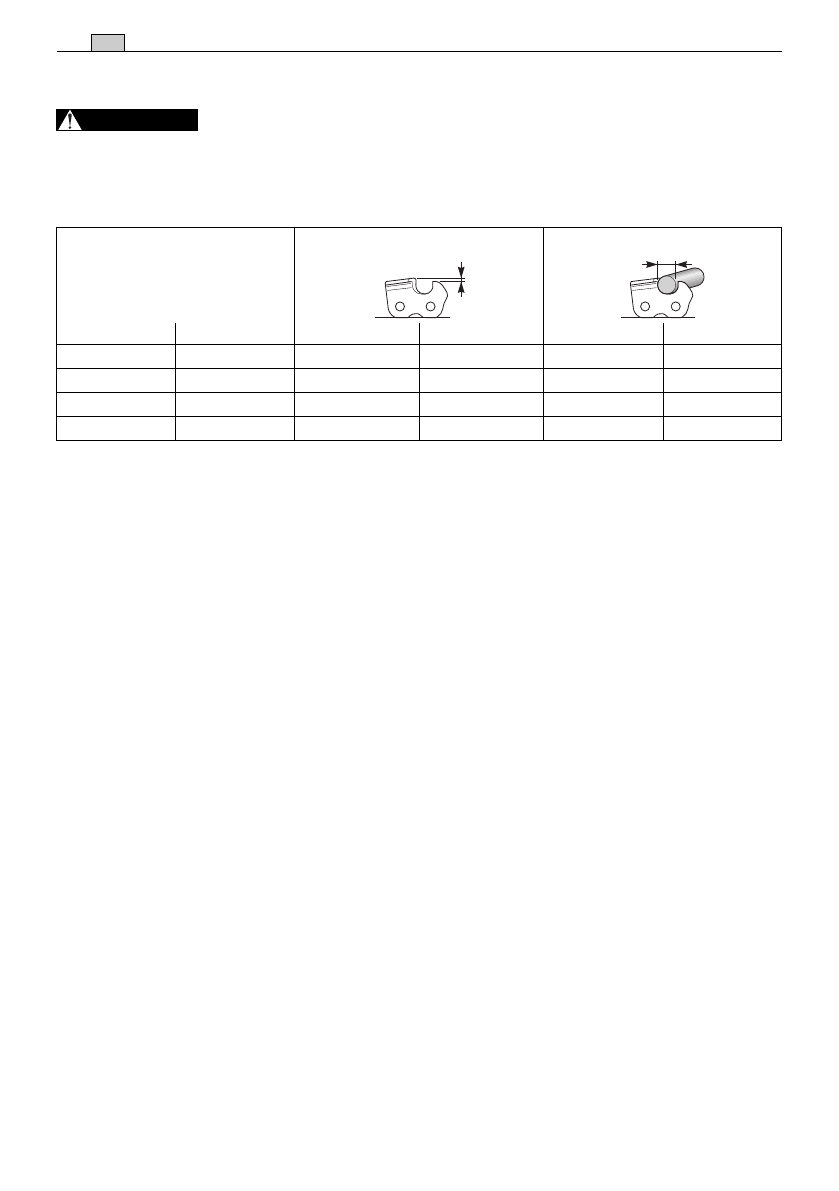

Ketjun huoltotaulukko

Tälle laitteelle hyväksytyn ketjun ja terälevyn tekniset tiedot on annettu

”CE–yhdenmukaisuusvakuutus” –paperissa, joka kulkee laitteen mukana. Turvallisuussyistä

älä käytä muun tyyppistä terälevyä.

Taulukossa annetaan teroitustietoja eri ketjutyypeille ilman, että tämä antaisi mahdollisuuden

käyttää muuta kuin hyväksyttyä ketjutyyppiä.

VAROITUS!

Ketjunkulku

Rajoitinhampaan taso (a)

Viilan halkaisija (d)

tuumat

mm

tuumat

mm

tuumat

mm

3/8 Mini

9,32

0,018

0,45

5/32

4,0

0,325

8,25

0,026

0,65

3/16

4,8

3/8

9,32

0,026

0,65

13/64

5,2

0,404

10,26

0,031

0,80

7/32

5,6

a

d
