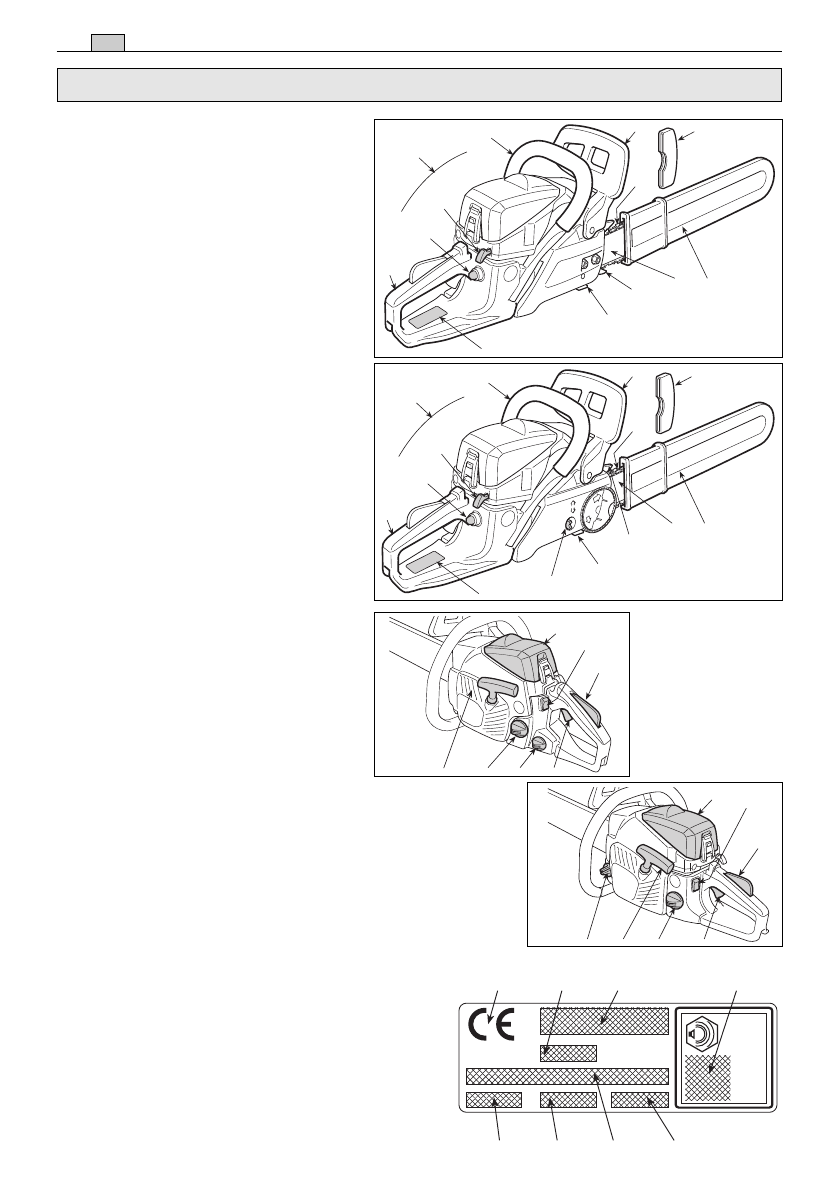

ИДЕНТИФИKАЦИЯ ОСНОВНЫХ ЧАСТЕЙ

1. ИДЕНТИФИKАЦИЯ ОСНОВНЫХ ЧАСТЕЙ

ОСНОВНЫЕ ЧАСТИ

1. Моторный блок

2. Зубчатый упор

3. Фронтальное защитное

устройство для руки

4. Передняя рукоятка

5. Задняя рукоятка

6. Стержень останова цепи

7. Шина

8. Цепь

9. Чехол шины

9a. Защитное устройство для крюка

(при работе снять)

10. Табличка с данными

УСТРОЙСТВА УПРАВЛЕНИЯ И ЗАПРАВКИ

11. Выключатель двигателя

12. Устройство управления дросселем

13. Блокировка дросселя

14. Ручка пуска

15. Устройство управления обогатителем

(Starter)

16. CУправление заправочным устройством

(Primer)

17. Быстродействующий регулятор натяже-

ния цепи

21. Пробка бака со смесью

22. Пробка бака для масла цепи

23. Kрышка воздушного фильтра

ТАБЛИЧKА С ДАННЫМИ

10.1) Маркировка соответствия

по директиве 2006/42/EC

10.2) Наименование и адрес изготовителя

10.3) Уровень звуковой мощности (LWA),

согласно директиве 2000/14/ЕС

10.5) Модель машины

10.6) Заводской номер

10.7) Год изготовления

10.8) Kод изделия

10.9) Номер эмиссии
