Postupak oštrenja lanca (Sl. 24):
– Ugasite motor, oslobodite kočnicu lanca, a vo-

dilicu s lancem čvrsto uhvatite u odgovarajući

škripac, pazeći da se lanac može slobodno kre-

tati.

– Ukoliko je lanac labav, zategnite ga.

– Postavite turpiju u predviđenu vodilicu, a zatim je

umetnite u uzubinu, pri čemu treba održavati

stalan nagib, ovisno o profilu reznog elementa.

– Izvršite tek nekoliko pokreta turpijom, isključivo

unaprijed, a zatim ponovite postupak na svim

reznim elementima jednakog smjera (desnim ili

lijevim).

– Obrnite položaj vodilice u škripcu pa ponovite

postupak i na ostalim reznim elementima.

– Provjerite da granični zub nije isturen izvan mje-

rača, a eventualan višak odstranite pomoću plo-

snate turpije te zaoblite profil.

– Nakon oštrenja odstranite strugotine i prašinu od

turpijanja, a zatim lanac podmažite, umočivši ga

u ulje.

Lanac se mora zamijeniti kada:
– se dužina reznog elementa smanji na 5 mm ili

manje;

– kada karike na zakovicama imaju povećan slo-

bodni hod.

ODRŽAVANJE VODILICE (Sl. 25)

Vodilicu je preporučljivo povremeno okrenuti, kako

bi se izbjeglo asimetrično trošenje.

Da bi se održala djelotvornost vodilice, potrebno je:
– Podmazivati ležajeve povratnog zupčanika (ako

je ugrađen) pomoću posebne štrcaljke.

– Čistite užljebljenja vodilice posebnim strugačem

(nije u dostavi).

– Čistiti otvore za podmazivanje.

– Pomoću plosnate turpije odstranjivati troske s

bočnih strana te ujednačavati razinu između

utora.

Vodilica se mora zamijeniti kada:
– je dubina užljebljenja manja od visine karika

lanca (koje ne smiju nikada dodirivati dno);

– je unutarnja stijenka utora toliko istrošena da se

lanac naginje bočno.

IZVANREDNI ZAHVATI

Sve zahvate održavanja koji nisu opisani u ovom

priručniku mora izvršiti isključivo vaš preprodavač.

Zahvati izvršeni u neadekvatnim strukturama ili od

strane nekvalificiranog osoblja snose prekid bilo

kojeg oblika jamstva.

ČUVANJE

Nakon svakog završetka rada pažljivo očistite pra-

šinu i trunke sa stroja, popravite ili zamijenite ošte-

ćene dijelove.

Stroj treba čuvati na suhom mjestu, zaštićenom

od vremenskih nepogoda te s pravilno montiranim

zaštitnim poklopcem vodilice.

16

ODRŽAVANJE I ČUVANJE

HR

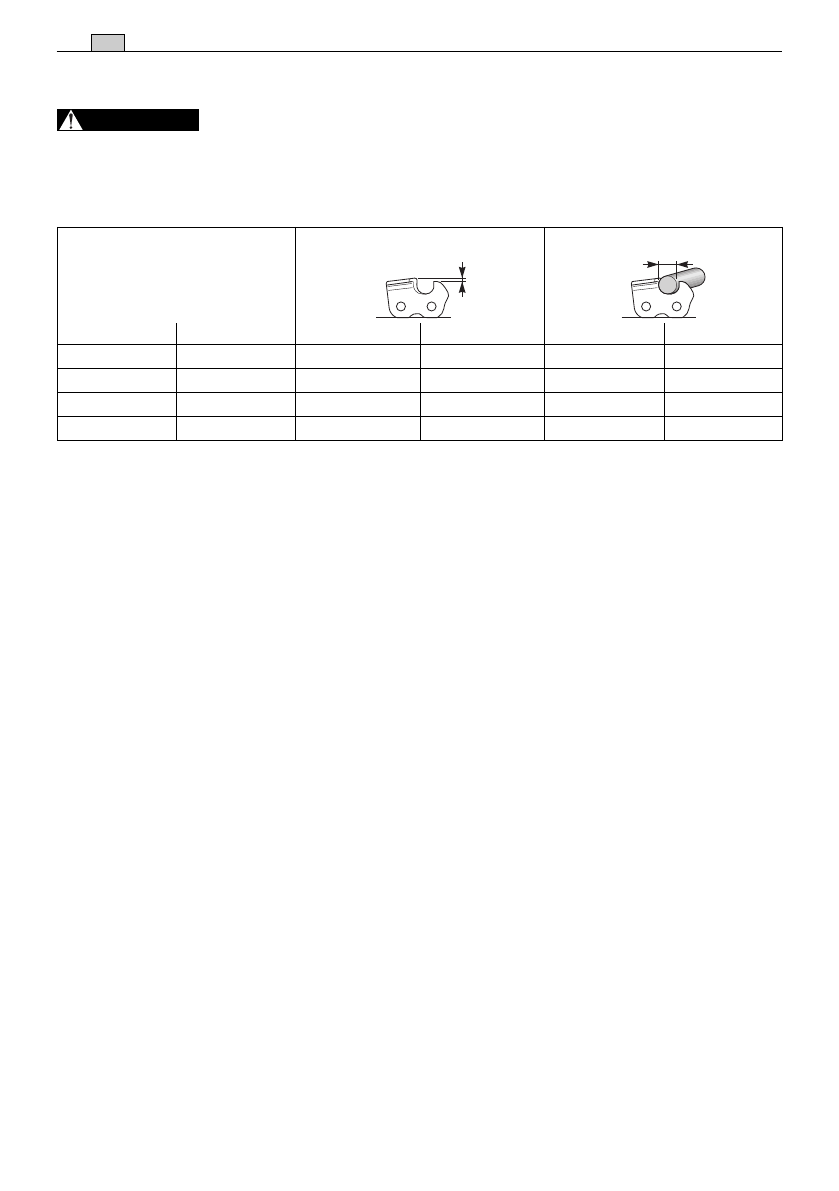

Tablica održavanja lanca

Značajni podaci o lancu i vodilici koji su homologirani za ovaj stroj navedeni

su u «Izjavi o usklađenosti CE» priloženoj samom stroju. Iz sigurnosnih razloga ne smiju se ko-

ristiti druge vrste lanaca ili vodilica.

U tablici su navedeni podaci o oštrenju različitih vrsta lanaca, što ne znači da se osim lanca s ho-

mologacijom mogu koristiti i drugi lanci.

POZOR!

Korak lanca

Razina graničnog zuba (a)

Promjer turpije (d)

inča

mm

inča

mm

inča

mm

3/8 Mini

9,32

0,018

0,45

5/32

4,0

0,325

8,25

0,026

0,65

3/16

4,8

3/8

9,32

0,026

0,65

13/64

5,2

0,404

10,26

0,031

0,80

7/32

5,6

a

d
