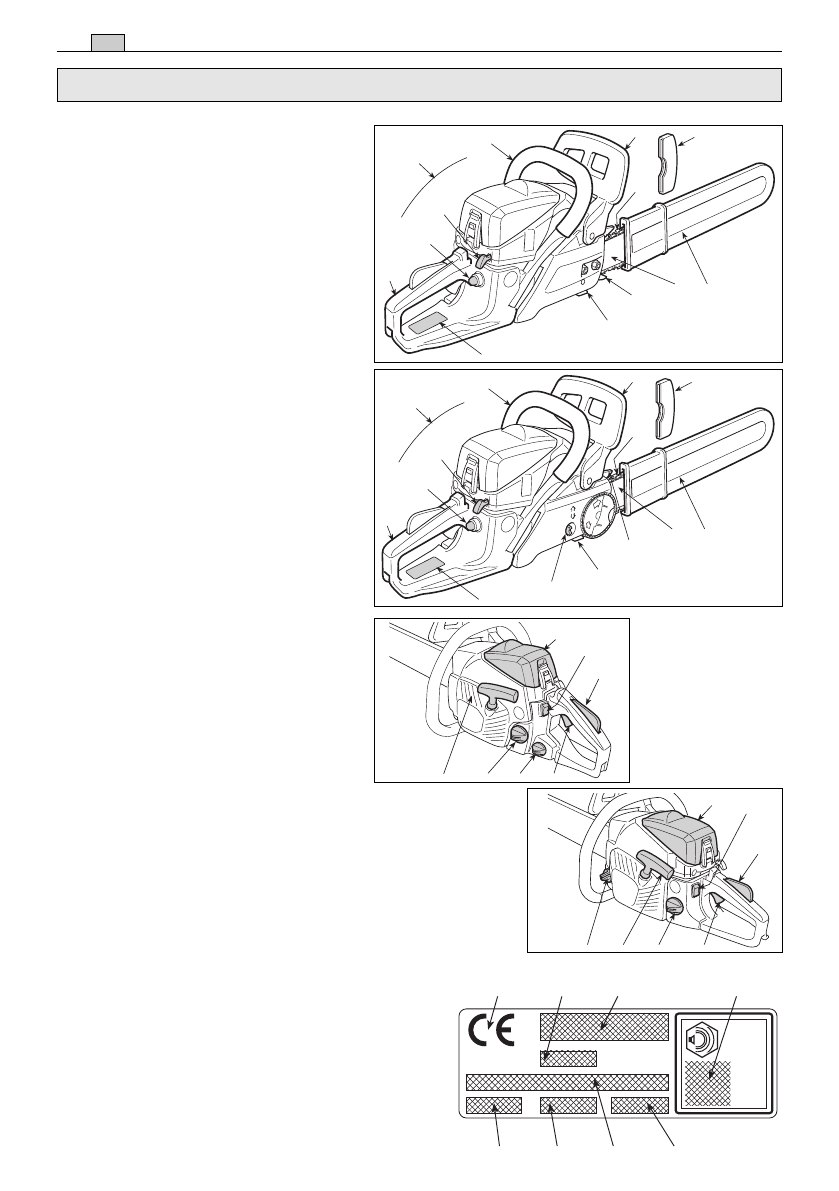

IDENTIFICATION OF MAIN COMPONENTS

1. IDENTIFICATION OF MAIN COMPONENTS

MAIN COMPONENTS

1. Power unit

2. Spiked bumper

3. Front hand guard

4. Front handgrip

5. Rear handgrip

6. Chain catcher

7. Bar

8. Chain

9. Bar cover

9a. Spiked bumper guard

(to be removed while working)

10. Identification plate

CONTROLS AND FILLING POINTS

11. Engine stop switch

12. Throttle trigger

13. Throttle trigger lockout

14. Starter

15. Choke

16. Primer

17. Quick chain tension adjuster

21. Fuel tank cap

22. Chain oil tank cap

23. Air cleaner cover

IDENTIFICATION PLATE

10.1) Conformity marking in accordance

with Directive 2006/42/EC

10.2) Name and address

of the manufacturer

10.3) Acoustic output level LWA in accordance

with directive 2000/14/EC

10.5) Machine model

10.6) Serial number

10.7) Year of manufacture

10.8) Article Code

10.9) Emission number
