1.2 Дополнительные ресурсы
Существует дополнительная информация о функциях и
программировании преобразователя частоты.
•
Руководство по программированию
VLT
®
содержит более подробное описание работы с
параметрами и множество примеров
применения.
•
Руководство по проектированию VLT
®
содержит подробное описание возможностей,
в том числе и функциональных, по
проектированию систем управления
двигателями.
•
Дополнительные публикации и руководства
можно запросить в компании Danfoss.
Список см. по адресу http://www.danfoss.com/
Products/Literature/Technical+Documen-
tation.htm.
•
Некоторые из описанных процедур могут
отличаться в зависимости от подключенного
дополнительного оборудования. Прочитайте
инструкции, прилагаемые к таким
дополнительным устройствам, для
ознакомления с особыми требованиями.
Обратитесь к своему поставщику Danfoss или
посетите веб-сайт Danfoss для загрузки или
получения дополнительной информации.
1.3 Обзор изделия
Преобразователь частоты представляет собой регулятор
электродвигателей, который служит для
преобразования переменного тока сети на входе в
переменный ток с другой формой колебаний на выходе.
Регулировка выходной частоты и напряжения позволяет
управлять скоростью или крутящим моментом
двигателя. Преобразователь частоты может изменять
скорость двигателя в ответ на сигнал обратной связи от
системы, например от датчиков положения на
ленточном конвейере. Преобразователь частоты может
также осуществлять регулировку двигателя, передавая
дистанционные команды с внешних регуляторов.
Помимо этого, преобразователь частоты выполняет
мониторинг состояния двигателя и системы, активирует
предупреждения и аварийные сигналы при
повреждениях, включает и останавливает двигатель,
оптимизирует энергоэффективность, обеспечивает
защиту линейных гармонических функций и предлагает
прочие функции по управлению, мониторингу и
повышению эффективности. Функции по управлению и
мониторингу доступны в виде индикации состояний,
подающихся на внешнюю систему управления или сеть
последовательной связи.
1.4 Внутренние функции регулятора
— это блок-схема внутренних компонентов
преобразователя частоты. Описание их функций см. в

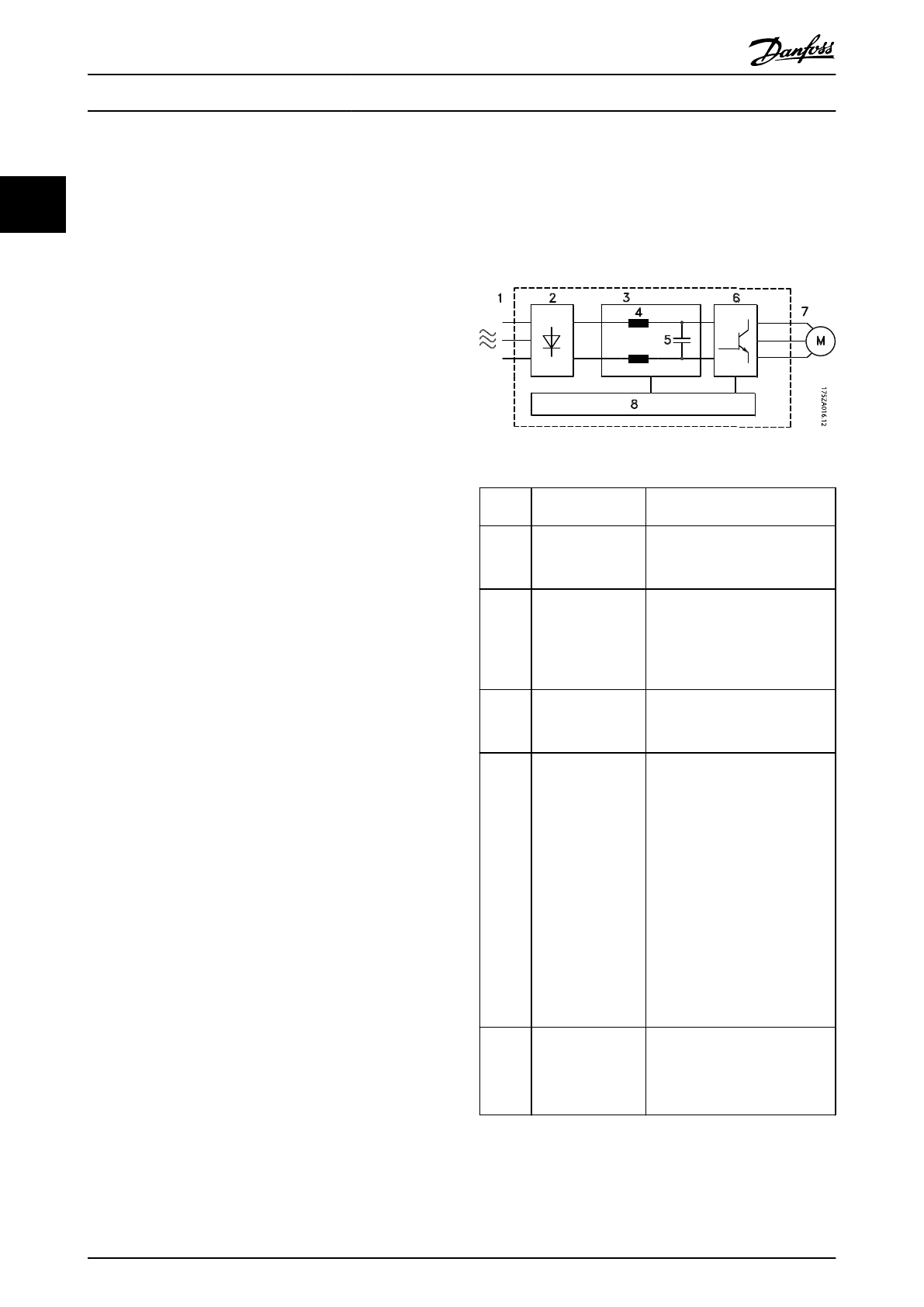

Рисунок 1.3 Блок-схема преобразователя частоты
Област
ь
Название
Функции
1
Вход сетевого
питания
•
Трехфазное сетевое питание
переменного тока
преобразователя частоты
2
Выпрямитель
•
Выпрямительный мост
преобразовывает
переменный ток на входе в
постоянный ток для подачи
питания на инвертор
3
Шина постоянного
тока
•
Промежуточная цепь шины
постоянного тока использует
постоянный ток
4
Реакторы
постоянного тока
•
Фильтруют промежуточное
напряжение постоянного
тока в цепи
•
Обеспечивают защиту от
переходных процессов в
сети
•
Снижают среднеквадратич.
ток
•
Повышают коэффициент
мощности, подаваемой
обратно в сеть
•
Уменьшают гармоники на
входе переменного тока
5
Конденсаторная
батарея
•
Сохраняет постоянный ток
•
Обеспечивает защиту от
скачков при краткосрочной
потере мощности
Введение
VLT
®
AutomationDrive
Руководство по эксплуатации
6
MG33AL50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
1
1
