a
b
130BA419.10

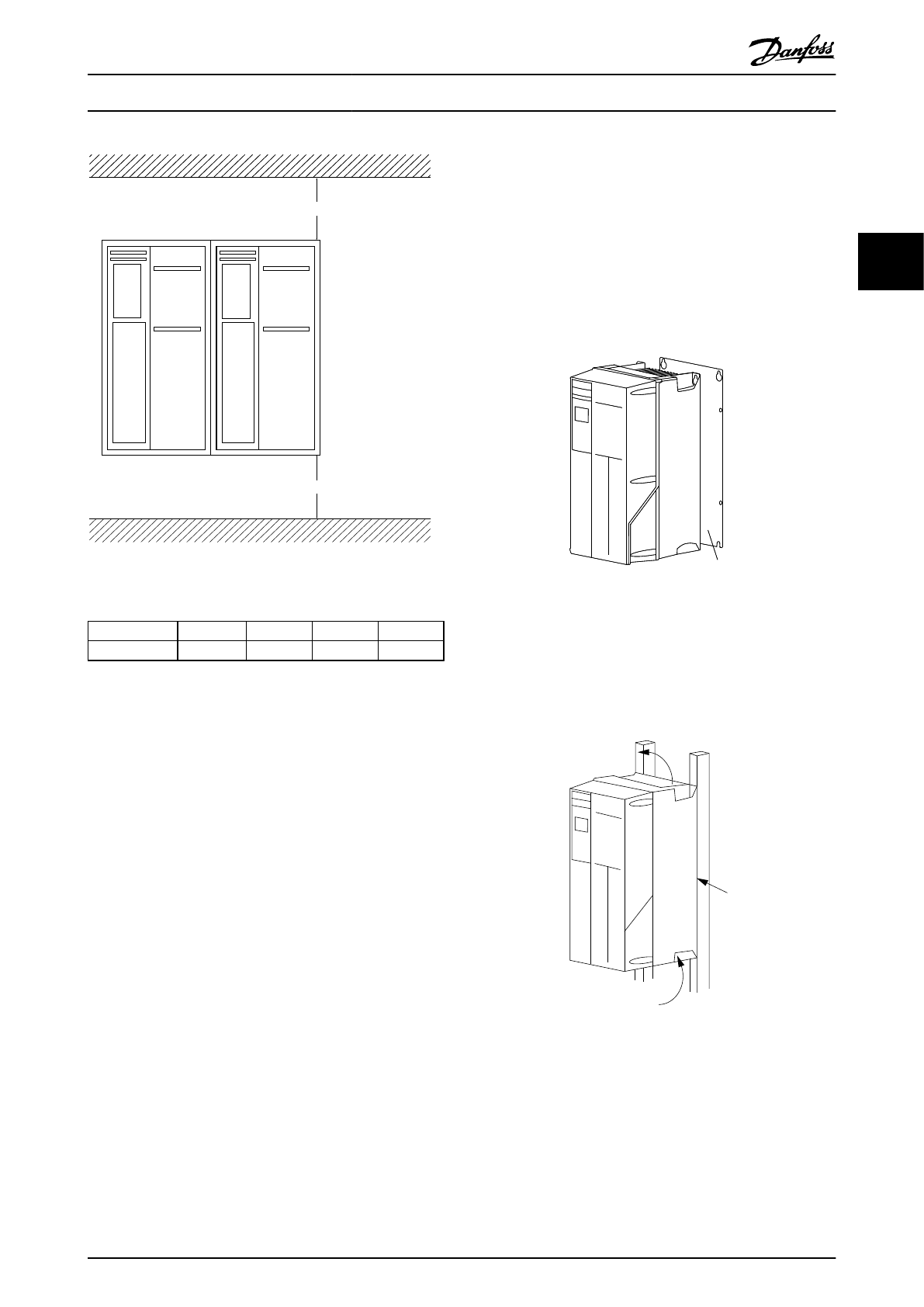

Рисунок 2.1 Свободное пространство для охлаждения
верхней и нижней части устройства
Корпус
A1-A5
B1-B4
C1, C3
C2, C4
a/b [мм]
100
200
200
225
Таблица 2.1 Требования к минимальным зазорам для
циркуляции воздуха
2.3.2 Подъем
•
Для того чтобы определить способ
безопасного подъема, проверьте массу
устройства.
•
Найдите подходящее подъемное устройство
•
В случае необходимости воспользуйтесь
подъемно-транспортным оборудованием,
краном или вилочным подъемником с такой
номинальной мощностью, которая позволит
переместить устройство
•
Для подъема устройства воспользуйтесь
транспортными кольцами, если они входят в
комплект поставки
2.3.3 Монтаж
•
Установите устройство в вертикальном
положении.
•
Преобразователи частоты могут быть
установлены без зазора вплотную друг к другу.
•
Убедитесь, что место, подготовленное для
монтажа, выдержит массу устройства.
•
Установите устройство на устойчивую ровную
поверхность или прикрепите к
дополнительной задней панели для
обеспечения циркуляции охлаждающего
воздуха (см.
и
).
•
Ошибка монтажа может привести к перегреву
и снижению производительности.
•
Если на устройстве имеются утопленные
монтажные отверстия, используйте их при
настенном монтаже
130BA219.10
A
Рисунок 2.2 Правильная установка с использованием задней
панели
В позиции А показана задняя панель, установленная
надлежащим образом для обеспечения достаточного
воздушного охлаждения устройства.
130BA228.10
A
Рисунок 2.3 Правильный монтаж с использованием реек
ПРИМЕЧАНИЕ
При монтаже на рейки требуется задняя панель.
2.3.4 Моменты затяжки
См.
10.4 Моменты затяжки контактов
с описанием
требуемыхусилий затяжки.
Установка
VLT
®
AutomationDrive
Руководство по эксплуатации
MG33AL50 - VLT
®
является зарегистрированным товарным знаком компании Danfoss
9
2
2
